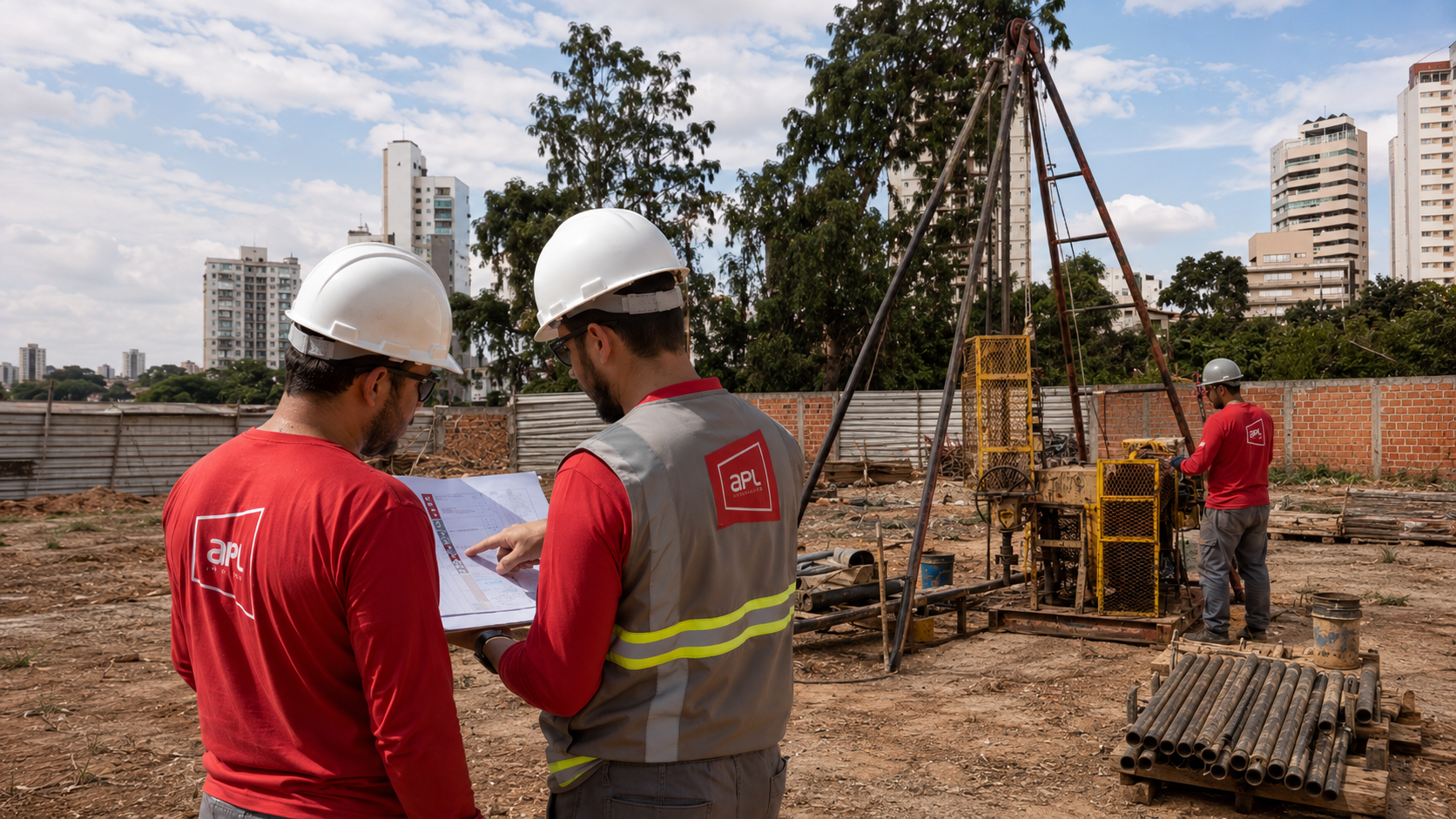

A fundação não começa na escavação. Ela começa no laudo de sondagem.
Em muitas obras, o relatório de sondagem SPT é tratado apenas como uma exigência preliminar do projeto. Mas essa visão é limitada. É no laudo que o engenheiro identifica a estratigrafia, reconhece o tipo de solo, observa o índice de resistência à penetração, verifica a posição do nível d’água e começa a entender quais soluções de fundação são compatíveis com aquele terreno.
Em outras palavras: a fundação certa depende de uma leitura correta do subsolo.
Por isso, interpretar corretamente um laudo de sondagem SPT é uma decisão técnica que melhora projeto, orçamento, previsibilidade de obra e segurança da execução.
👉 Assista ao resumo técnico deste conteúdo em vídeo:
O que um laudo de sondagem SPT precisa mostrar
Normativamente, a sondagem à percussão deve permitir ao engenheiro identificar pelo menos quatro grupos de informações fundamentais: a estratigrafia, a descrição dos materiais atravessados, o índice de resistência à penetração e a posição do nível d’água. Sem esses elementos, o laudo perde grande parte de seu valor prático.
Na prática, isso significa que o boletim ou perfil de sondagem precisa permitir responder perguntas como estas:
Qual é a sequência de camadas do terreno?
Que tipo de solo existe em cada profundidade?
Como a resistência muda ao longo do furo?
Existe água no subsolo? Em que profundidade?
Essas respostas são o início da decisão entre fundação rasa, estacas escavadas, estacas hélice contínua monitorada, estaca raiz ou, em situações mais complexas, a necessidade de investigação complementar com sondagens mistas e rotativas.
O laudo de sondagem não mostra “um solo”. Ele mostra um perfil
Esse é um dos primeiros pontos que precisam ficar claros.
Muita gente lê o laudo como se ele descrevesse “o solo do terreno”. Mas a leitura correta não é essa. O que a sondagem mostra é um perfil geotécnico em profundidade. Isso significa que o terreno pode apresentar uma camada superficial fraca, depois uma camada intermediária mais resistente, depois uma zona com água e, mais abaixo, um material mais competente.

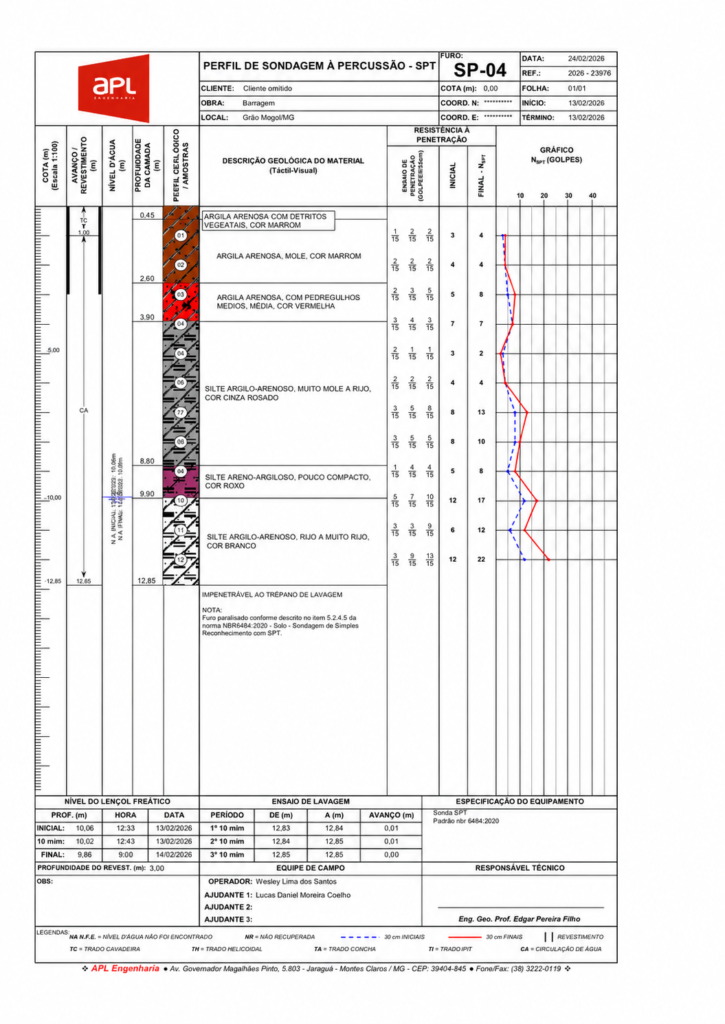

Foi exatamente isso que o perfil usado como exemplo neste artigo mostrou.
No furo analisado, a sequência observada foi a seguinte:
- de 0,00 m a 2,60 m: argila arenosa;
- de 2,60 m a 3,90 m: argila arenosa com pedregulhos médios;
- de 3,90 m a 8,80 m: silte argilo-arenoso, variando de muito mole a rijo;
- de 8,80 m a 9,90 m: silte areno-argiloso, pouco compacto;
- de 9,90 m a 12,85 m: silte argilo-arenoso, rijo a muito rijo.
Essa simples leitura já ensina algo muito importante: o subsolo não é uniforme. E uma fundação bem dimensionada não pode ser escolhida como se o terreno inteiro tivesse um único comportamento.
Como ler um laudo de sondagem SPT, passo a passo
A melhor forma de ensinar a interpretar o laudo é seguir a mesma lógica com que um engenheiro o lê.
1. Identifique o furo, a profundidade e a escala
O primeiro passo é localizar o furo analisado e entender sua profundidade final. No perfil usado como exemplo, trata-se do furo SP-04, com profundidade final de 12,85 m.
Esse dado é importante porque ele mostra até onde a investigação conseguiu enxergar o subsolo. Se a obra exige fundações mais profundas do que a investigação alcançou, isso já acende um alerta técnico.
Também é necessário observar a escala vertical do perfil. Ela permite associar cada descrição de solo e cada valor de resistência à profundidade correspondente.
2. Leia a descrição geológica do material
A descrição tátil-visual é uma das partes mais importantes do laudo. É nela que o profissional identifica o tipo de solo, a cor, a textura, o estado de consistência ou compacidade e eventuais particularidades, como presença de pedregulhos, detritos vegetais ou transições de camada.
No perfil utilizado, por exemplo, a camada superficial foi descrita como argila arenosa com detritos vegetais. Isso já indica que os primeiros decímetros do terreno não devem ser lidos como solo competente para apoio direto de fundação sem análise crítica.
Mais abaixo, aparece uma camada de argila arenosa com pedregulhos médios. Depois, uma faixa espessa de silte argilo-arenoso com comportamento bastante variável. E, em profundidade maior, materiais mais rijos.
Esse conjunto é muito mais informativo do que um simples valor isolado de NSPT.
Se você quiser aprofundar esse entendimento, vale consultar também o artigo da APL sobre sondagem a percussão: conheça e entenda os procedimentos executivos.
3. Entenda o que é o NSPT
O NSPT é o índice de resistência à penetração obtido no ensaio SPT. De forma simplificada, ele corresponde à soma dos golpes necessários para cravar os 30 cm finais do amostrador padrão.
A expressão é:
NSPT = N2 + N3
Onde:
N2 = número de golpes para cravar o segundo trecho de 15 cm;
N3 = número de golpes para cravar o terceiro trecho de 15 cm.
O primeiro trecho de 15 cm é considerado de assentamento do amostrador e não entra no valor final do NSPT.
Fisicamente, o que esse número representa é a resistência do terreno à penetração do amostrador nas condições do ensaio. Quanto maior o NSPT, maior tende a ser a resistência à penetração. Mas esse valor nunca deve ser interpretado sozinho.
O número precisa ser lido junto com o tipo de solo, a profundidade e a posição do nível d’água.
Esse ponto é tão importante que a APL já discutiu um caso específico no artigo SPT alto em solo arenoso com água: solo bom ou falsa segurança para a fundação?.
4. Observe a tendência do NSPT com a profundidade
No perfil do exemplo, a resistência não cresce de forma perfeitamente linear. Ela varia ao longo do furo, o que é absolutamente normal em geotecnia.
Nas camadas mais superficiais, os valores são baixos a moderados. Em profundidades intermediárias, há trechos com resistência relativamente baixa e outros com aumento progressivo. Mais abaixo, o solo passa a apresentar valores mais elevados, chegando ao trecho final com comportamento mais rígido.
Isso ensina duas coisas.
A primeira é que o projetista não deve olhar apenas o último valor do furo.
A segunda é que a fundação precisa ser pensada com base no perfil inteiro, e não em uma leitura pontual.
Em muitas obras, a camada superficial pode não ser adequada para fundação rasa, enquanto uma camada mais profunda pode oferecer comportamento melhor para fundações profundas. Em outras, o terreno pode parecer resistente em determinado trecho e piorar logo abaixo. Por isso, a leitura do laudo deve ser sequencial.
5. Verifique o nível d’água
O nível d’água é uma das informações que mais alteram a interpretação do laudo e, muitas vezes, uma das mais subestimadas.
No exemplo analisado, o nível d’água foi registrado aproximadamente entre 10,06 m e 9,86 m, conforme as leituras realizadas ao longo do tempo de observação.
Esse dado interfere em várias decisões:
- altera as tensões efetivas do solo;
- influencia a estabilidade de escavações;
- muda o comportamento de solos arenosos e siltosos;
- pode inviabilizar ou dificultar determinados métodos executivos;
- afeta a escolha entre estacas escavadas, hélice contínua ou raiz;
- pode exigir investigação complementar ou controle executivo mais rigoroso.
Quando o comportamento hidráulico do subsolo é relevante, também pode ser necessário complementar a campanha com ensaio de permeabilidade in situ, especialmente em estudos de infiltração, barragens, drenagem ou obras onde a água tenha papel determinante.
6. Observe o fim do furo e as limitações do método
No perfil do exemplo, o trecho final foi descrito como “impenetrável ao trépano de lavagem”.
Esse registro é relevante porque ele marca o limite prático alcançado pelo método naquela condição. Mas atenção: impenetrável ao método não significa automaticamente rocha sã, nem significa, por si só, que o terreno esteja completamente caracterizado.
Se houver dúvida sobre o material abaixo desse trecho, ou se a fundação depender do entendimento detalhado dessa transição, pode ser necessário avançar com sondagem mista ou rotativa.
Esse raciocínio se conecta diretamente ao artigo da APL sobre sondagem rotativa: como o testemunho de rocha muda o projeto de fundações.
Tabela prática: o que observar em um laudo de sondagem SPT
| Item do laudo | O que observar | O que isso influencia |
|---|---|---|
| Identificação do furo | local, número do furo, profundidade final | correlação com planta de locação e projeto |
| Estratigrafia | sequência de camadas e espessuras | escolha do tipo de fundação |
| Descrição do solo | argila, areia, silte, pedregulho, aterro, cor, consistência | interpretação geotécnica do perfil |
| NSPT | variação dos golpes com a profundidade | capacidade de suporte e indicação preliminar de desempenho |
| Nível d’água | profundidade do N.A. e variação observada | método executivo, tensões efetivas, estabilidade |
| Fim do furo | recusa, impenetrável, limite operacional | necessidade de investigação complementar |
O que o perfil do exemplo ensina, na prática
Usando o perfil anonimizado como ilustração, é possível ensinar uma leitura de engenharia bastante objetiva.
A camada superficial apresenta solo fino com presença de detritos vegetais, o que já recomenda cautela para apoio direto. Em seguida, surge uma camada de argila arenosa com pedregulhos. Depois, uma faixa longa de silte argilo-arenoso com variação importante de consistência. Mais abaixo, aparece uma zona pouco compacta, seguida novamente de material mais rígido.
A conclusão prática não é “o solo é bom” ou “o solo é ruim”.
A conclusão correta é: o terreno apresenta comportamento variável, com camadas superficiais e intermediárias que exigem interpretação cuidadosa, além de uma condição de nível d’água que pode interferir na fundação e na execução.
Essa é exatamente a função do laudo de investigação geotécnica: transformar um terreno aparentemente homogêneo em um perfil técnico capaz de orientar decisões.
Como o projetista usa esse laudo para pensar a fundação
A partir do laudo, o projetista começa a responder perguntas objetivas:
As camadas superficiais permitem fundação rasa?
Existe risco de recalque elevado?
O subsolo melhora significativamente em profundidade?
Há água em cota crítica para escavação?
O método executivo precisa mudar?
Existe necessidade de fundações profundas?
Se houver estacas, qual método parece mais compatível com o perfil?
Em termos gerais, um laudo como o do exemplo pode levar a análises como estas:
- fundações rasas exigem cautela se o apoio ficar em camadas superficiais pouco favoráveis;
- estacas escavadas e tubulões podem ser adequados em condições em que o solo mantenha estabilidade lateral e o nível d’água não comprometa a escavação;
- fundações em estacas hélice contínua monitorada podem ser vantajosas quando a obra precisa lidar melhor com solos menos estáveis ou condições de água;
- estaca raiz pode ser alternativa em situações de acesso restrito, reforço, necessidade de atravessar materiais resistentes ou condições executivas específicas.
Não é o laudo sozinho que escolhe a fundação. Mas ele define o campo de soluções possíveis e elimina escolhas incompatíveis com o subsolo.
Erros mais comuns na interpretação do laudo
Existem alguns erros recorrentes em obra e em projeto.
O primeiro é olhar apenas o valor final do NSPT e ignorar a descrição do solo.
O segundo é desconsiderar o nível d’água como se fosse apenas uma anotação acessória.
O terceiro é tratar todo o terreno como homogêneo, mesmo quando a sondagem mostra variação clara de camada e de resistência.
O quarto é imaginar que cumprir uma campanha mínima de investigação significa necessariamente compreender o terreno com suficiência.
Esse ponto, inclusive, já foi aprofundado no artigo da APL sobre NBR 8036 e furos de sondagem: quando o mínimo normativo ainda deixa o projeto em baixa resolução.
Outro erro comum é usar o laudo de forma burocrática, sem extrair dele a lógica geotécnica do terreno. Quando isso acontece, a fundação deixa de nascer da investigação e passa a nascer de hipótese.
Quando o SPT deixa de ser suficiente
A sondagem SPT é o método mais usado para investigação de solos em obras correntes. Mas ela não é resposta universal para toda situação geotécnica.
Em alguns casos, o laudo mostra sinais de que a investigação precisa evoluir:
- impenetrável ao método;
- suspeita de matacões;
- transição solo-rocha;
- necessidade de caracterizar maciço rochoso;
- fundações apoiadas ou embutidas em rocha;
- variabilidade muito alta entre furos;
- dúvida sobre o comportamento abaixo do trecho final.
Nessas situações, o caminho técnico pode ser a complementação com sondagens mistas e rotativas.
O que o cliente e o projetista deveriam perguntar ao ler o laudo
Uma boa interpretação do laudo começa com perguntas corretas.
Em vez de perguntar apenas “qual foi o SPT?”, o mais adequado é perguntar:
Qual é a sequência das camadas?
Onde o solo melhora ou piora?
Existe água?
O terreno é uniforme entre os furos?
A profundidade investigada é suficiente para a fundação prevista?
Há sinais de que a investigação precisa ser complementada?
A solução de fundação pensada é compatível com esse perfil?
Essas perguntas melhoram a decisão técnica e também ajudam o cliente a entender por que a sondagem não é gasto improdutivo. Ela é uma etapa de redução de incerteza.
A leitura do laudo melhora a decisão de obra
Quanto melhor o laudo é lido, menor a chance de ocorrerem decisões ruins como estas:
- escolher fundação rasa em terreno que exigia maior cautela;
- adotar estaca inadequada para o perfil do solo;
- subestimar a influência do nível d’água;
- projetar comprimentos de estaca sem base geotécnica suficiente;
- não prever investigação complementar quando o método já chegou ao limite.
Uma boa sondagem geotécnica não serve apenas para emitir boletins. Ela serve para orientar projeto, reduzir improviso, melhorar orçamento e tornar a execução mais previsível.
Conclusão
O laudo de sondagem SPT não é um anexo do projeto. Ele é a base do raciocínio geotécnico da obra.
É nele que o engenheiro identifica a estratigrafia, reconhece os tipos de solo, interpreta o NSPT, verifica o nível d’água e começa a entender como o terreno realmente se comporta. Quando essa leitura é bem feita, a fundação deixa de ser escolhida por hábito ou preferência executiva e passa a ser escolhida por compatibilidade com o subsolo.
A pergunta correta não é apenas:
“Qual foi o SPT?”
A pergunta correta é:
“O que o laudo revelou sobre o comportamento do terreno ao longo da profundidade?”
Porque é essa resposta que aproxima a investigação da fundação certa.
