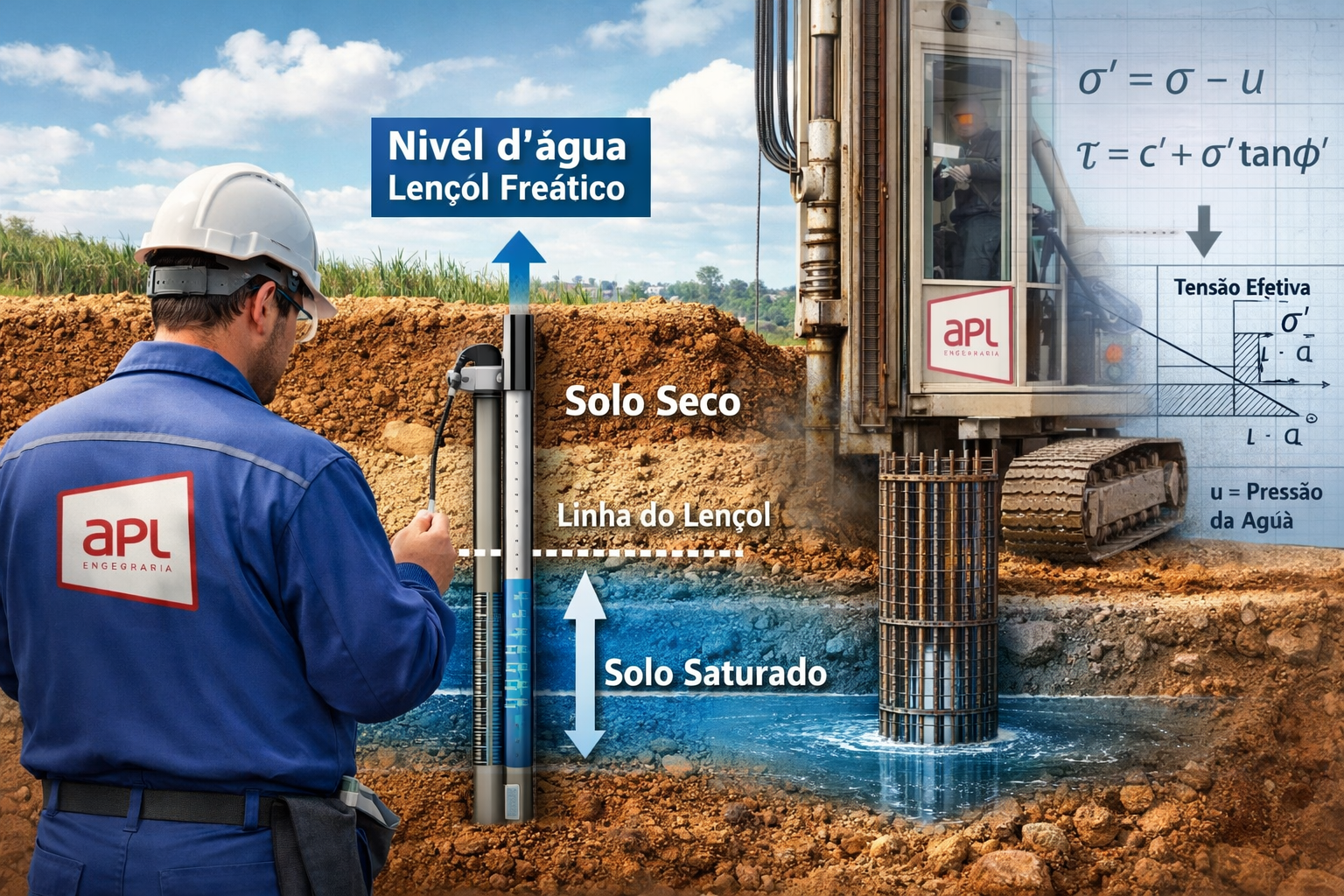

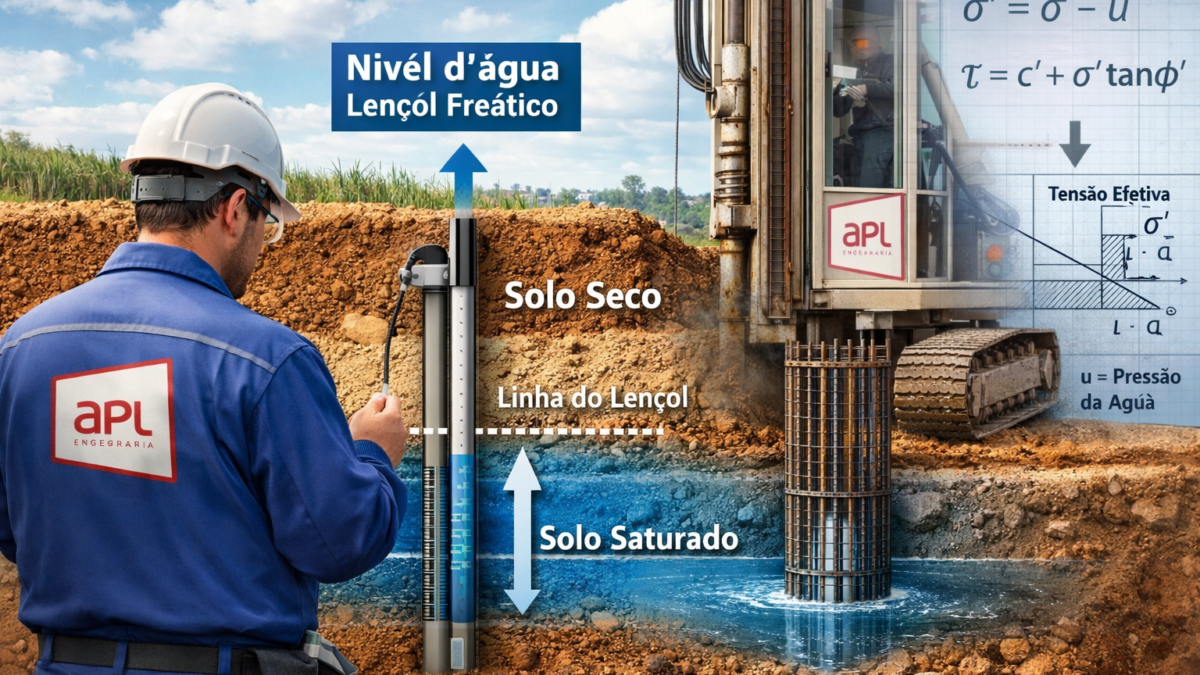

Lençol Freático: Como a Água no Solo Pode Comprometer Fundações (e Como Prever o Problema)

Assista ao vídeo explicativo deste artigo (até 70s):

---

1. Introdução

A presença de água no solo constitui um dos fatores mais determinantes no comportamento geotécnico dos maciços terrosos. Contudo, a análise simplificada do nível do lençol freático como um dado estático frequentemente conduz a interpretações equivocadas e, consequentemente, a projetos subdimensionados ou excessivamente conservadores.

Sob a ótica da mecânica dos solos clássica, consolidada a partir dos trabalhos de Karl Terzaghi, o comportamento mecânico dos solos é governado não pelas tensões totais, mas pela tensão efetiva, variável diretamente influenciada pela pressão da água nos poros.

Assim, compreender a interação entre solo e água não é apenas relevante — é estrutural para qualquer análise de estabilidade, deformabilidade ou capacidade de carga.

2. Fundamento Teórico: Princípio das Tensões Efetivas

O princípio das tensões efetivas estabelece que:

$$\sigma’ = \sigma – u$$

Onde:

• $\sigma’$σ′ = tensão efetiva
• $\sigma$σ = tensão total (peso do solo + cargas aplicadas)
• $u$u = pressão neutra da água

2.1 Interpretação física

A tensão efetiva representa a parcela da tensão realmente transmitida entre os grãos do solo, sendo responsável por:

• resistência ao cisalhamento
• rigidez do maciço
• comportamento de deformação

A pressão neutra, por sua vez, atua reduzindo o contato efetivo entre as partículas.

2.2 Condições típicas

Situação	Pressão neutra (u)	Tensão efetiva
Solo seco	≈ 0	Máxima
Solo saturado estático	Elevada	Reduzida
Solo com fluxo ascendente	Muito elevada	Crítica (pode → 0)

3. Resistência ao Cisalhamento e Influência da Água

A resistência ao cisalhamento do solo é expressa pelo critério de Mohr-Coulomb:

$$\tau = c’ + \sigma’ \cdot \tan(\varphi’)$$

Onde:

• $\tau$τ = resistência ao cisalhamento
• $c’$c′ = coesão efetiva
• $\varphi’$φ′ = ângulo de atrito efetivo

3.1 Consequência direta da elevação do lençol freático

A elevação do nível d’água provoca aumento da pressão neutra ($u$u), reduzindo a tensão efetiva ($\sigma’$σ′).

📉 Resultado:

• redução da resistência ao cisalhamento
• maior suscetibilidade a rupturas
• diminuição da capacidade de carga

4. Deformabilidade e Recalques em Solos Saturados

Em solos finos saturados, especialmente argilas, a variação da tensão efetiva está diretamente associada ao fenômeno de adensamento.

4.1 Relação fundamental

$$\Delta \sigma’ \rightarrow \Delta e \rightarrow \Delta H$$

Onde:

• $e$e = índice de vazios
• $H$H = altura da camada

4.2 Recalque por adensamento unidimensional

$$S = \frac{C_c}{1 + e_0} \cdot H \cdot \log \left( \frac{\sigma’_f}{\sigma’_i} \right)$$

Onde:

• $S$S = recalque
• $C_c$Cc​ = índice de compressão
• $e_0$e0​ = índice de vazios inicial
• $\sigma’_i$σi′​ = tensão efetiva inicial
• $\sigma’_f$σf′​ = tensão efetiva final

4.3 Implicação prática

A elevação do lençol freático pode:

• reduzir tensões efetivas iniciais
• aumentar deformações ao longo do tempo
• induzir recalques diferenciais

5. Exemplo Prático Aplicado

5.1 Dados do problema

• Profundidade da fundação: 2,0 m
• Solo: argila média saturável
• Peso específico saturado ($\gamma_{sat}$γsat​): 18 kN/m³
• Peso específico da água ($\gamma_w$γw​): 10 kN/m³

5.2 Cenário 1: Lençol abaixo da fundação

$$\sigma = \gamma \cdot h = 18 \times 2 = 36 \, kPa$$$$u = 0$$$$\sigma’ = 36 \, kPa$$

5.3 Cenário 2: Lençol na superfície

$$u = \gamma_w \cdot h = 10 \times 2 = 20 \, kPa$$$$\sigma’ = 36 – 20 = 16 \, kPa$$

5.4 Análise dos resultados

Parâmetro	Cenário seco	Cenário saturado
Tensão total	36 kPa	36 kPa
Pressão neutra	0 kPa	20 kPa
Tensão efetiva	36 kPa	16 kPa

5.5 Interpretação técnica

• Redução de 55% na tensão efetiva
• Impacto direto na resistência ao cisalhamento
• Possível redução significativa da capacidade de carga

6. Implicações em Projeto de Fundações

6.1 Capacidade de carga

A redução da tensão efetiva implica:

• menor resistência mobilizável
• necessidade de aumento de área de fundação ou profundidade

6.2 Estabilidade de escavações

• risco de levantamento de fundo
• ocorrência de piping
• instabilidade global

6.3 Interação solo-estrutura

• aumento de recalques diferenciais
• fissuração estrutural
• perda de desempenho ao longo do tempo

7. Estratégias Técnicas de Mitigação

7.1 Abordagem de projeto

• considerar o nível máximo provável do lençol freático
• análise em condição drenada e não drenada

7.2 Soluções de engenharia

• rebaixamento do lençol freático
• uso de fundações profundas
• melhoria de solo (pré-carga, drenos, substituição)

7.3 Instrumentação

• instalação de piezômetros
• monitoramento de variações sazonais

8. Considerações Críticas (Evitar Simplificações)

Apesar da relevância do lençol freático, sua influência deve ser analisada com critério:

8.1 Nem todo solo responde da mesma forma

• solos granulares → resposta imediata e drenada
• solos argilosos → resposta lenta e dependente do tempo

8.2 O fator tempo é determinante

• variações rápidas → risco de instabilidade
• variações lentas → recalques por adensamento

8.3 Condição mais crítica nem sempre é a saturada

Em alguns casos:

• sucção matricial (solos não saturados) aumenta resistência
• perda dessa sucção pode ser mais crítica que a saturação total

9. Conclusão

O lençol freático não deve ser tratado como um parâmetro fixo de sondagem, mas como uma variável dinâmica que influencia diretamente a tensão efetiva e, consequentemente, todos os aspectos do comportamento geotécnico do solo.

Projetos seguros não são aqueles baseados em medições pontuais, mas sim aqueles que incorporam cenários críticos e compreendem a interação entre água, solo e tempo.

A engenharia geotécnica eficaz não responde apenas ao estado atual do terreno — ela antecipa sua evolução.
