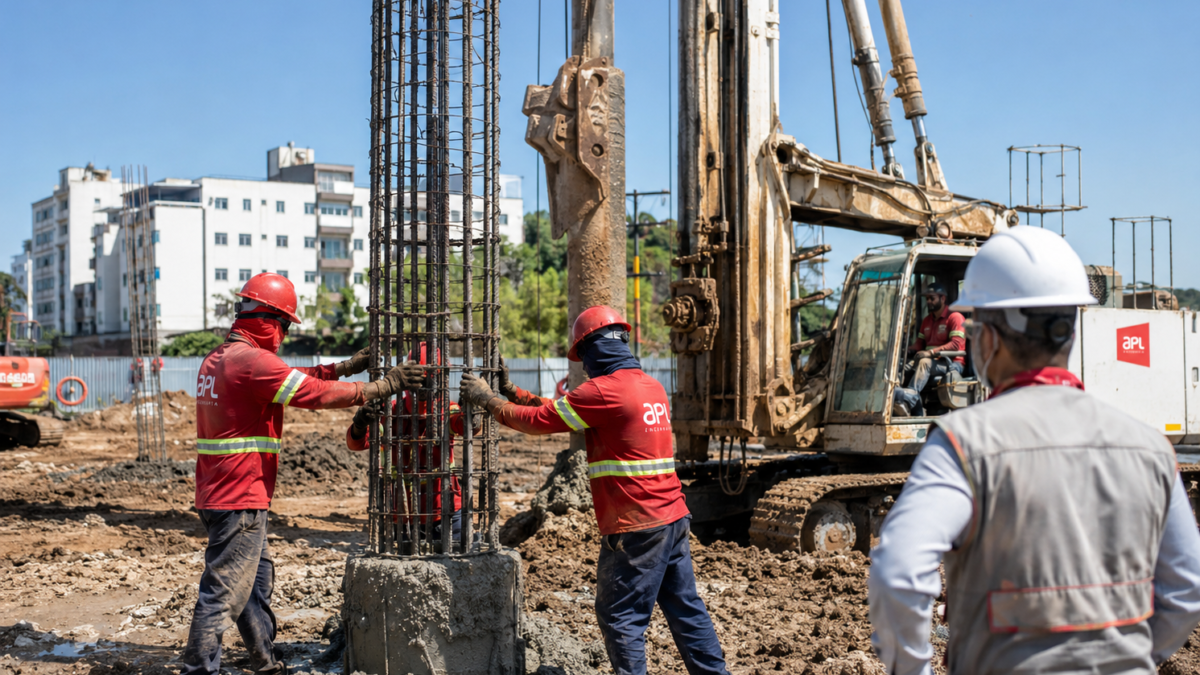

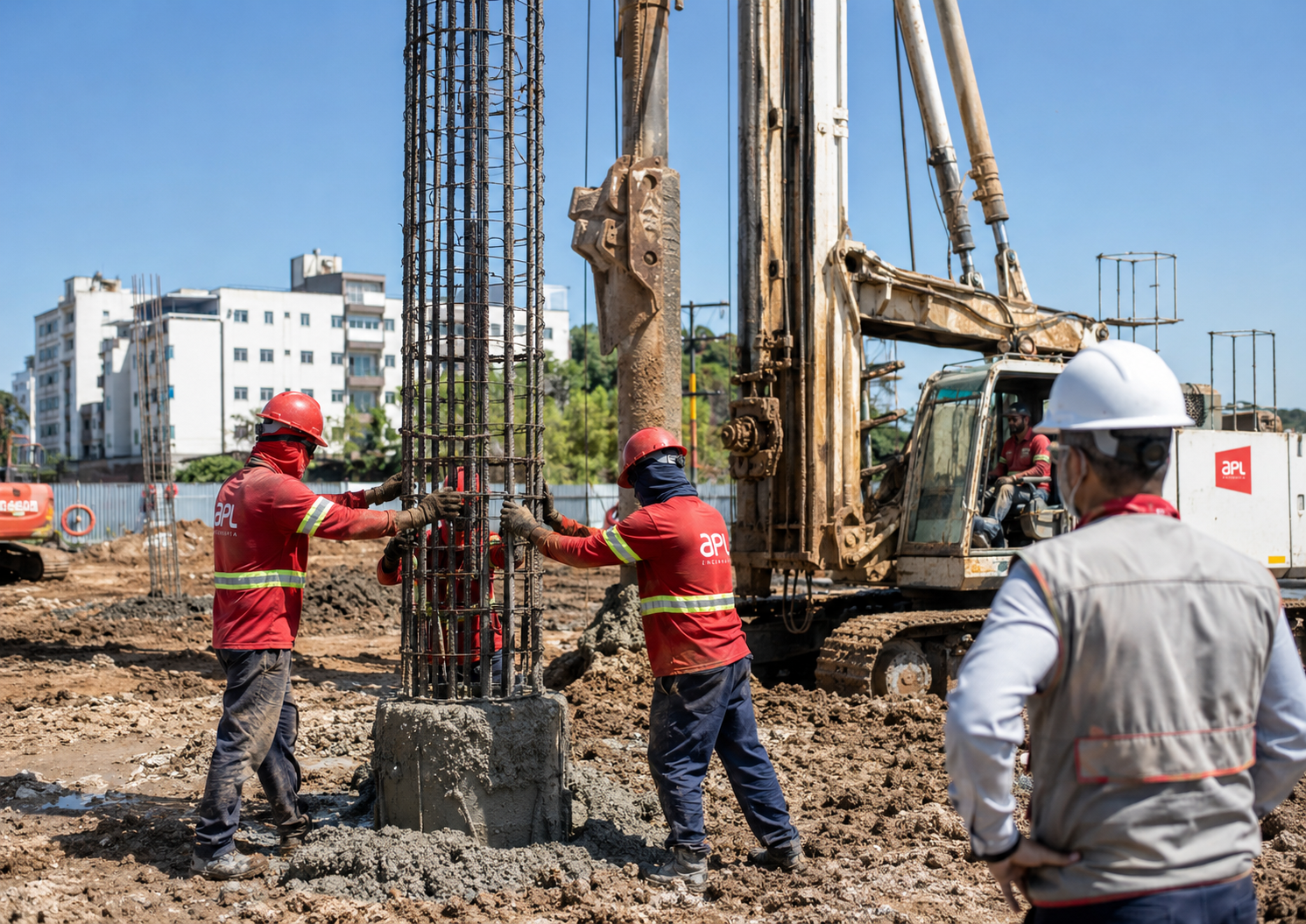

Armadura da estaca hélice contínua não desceu: quando aceitar e quando reavaliar a fundação

A estaca não termina quando o concreto entra. Ela termina quando o projeto foi realmente executado.

Na execução de estaca hélice contínua monitorada, uma das ocorrências mais sensíveis em campo é a armadura longitudinal com estribos não ser introduzida até a profundidade prevista em projeto. A perfuração foi concluída, o concreto foi bombeado, a estaca aparentemente está executada, mas o conjunto de armadura não atinge a cota especificada.

Nesse momento, a pior decisão é resolver no improviso:

“Corta a armadura excedente e segue.”

Essa decisão pode transformar uma falha executiva em risco estrutural. A parte da armadura que ficou para fora é visível. Mas o verdadeiro problema está na armadura que não entrou.

A aceitação da estaca não depende apenas de quantos metros a armadura foi introduzida. Depende da função estrutural daquela armadura no projeto: ligação com o bloco, controle construtivo, resistência à tração, flexão, esforço horizontal, momento ou flexo-compressão ao longo do fuste.

👉 Assista ao resumo técnico deste conteúdo em vídeo:

Este artigo explica por que a armadura da estaca hélice contínua pode não atingir a cota prevista, quando a ocorrência pode ser tecnicamente avaliada, quando deve levar à reanálise da fundação e como estimar, de forma simplificada, até que profundidade a estaca realmente precisava estar armada.

O que é a estaca hélice contínua e por que a armadura entra depois do concreto

A estaca hélice contínua monitorada é uma fundação profunda moldada in loco, executada com trado helicoidal contínuo. A perfuração ocorre pela introdução do trado no terreno. Ao atingir a profundidade prevista, o concreto é bombeado pela haste central durante a retirada do trado. Depois da concretagem, enquanto o concreto ainda está fresco, a armadura longitudinal com estribos é introduzida no fuste.

Esse procedimento é uma das principais diferenças entre a hélice contínua e outros métodos executivos. Na fundação em estacas hélice contínua, a produtividade é alta justamente porque a escavação e a concretagem ocorrem de forma contínua, com monitoramento de profundidade, pressão, volume e velocidade de subida.

Mas essa sequência cria uma exigência crítica: o concreto precisa manter trabalhabilidade suficiente para permitir a introdução da armadura.

Por isso, quando a armadura não desce até a profundidade prevista, a ocorrência não deve ser tratada como detalhe de campo. Pode haver falha de compatibilização entre concreto, tempo de execução, geometria do conjunto de armadura, procedimento de inserção e solicitação estrutural da estaca.

A primeira pergunta não é “quanto faltou?”, mas “para que servia a armadura?”

Quando a armadura não atinge a cota especificada, a obra costuma focar na diferença geométrica:

“Era para descer 6 m e desceu 4 m.”

Essa informação é necessária, mas não é suficiente.

A pergunta técnica correta é:

a armadura que não entrou era necessária para resistir a quais esforços?

A armadura de uma estaca pode cumprir funções diferentes:

• ligação da estaca com o bloco;
• controle de fissuração na cabeça da estaca;
• resistência a momentos fletores;
• resistência a esforços horizontais;
• resistência à tração;
• resistência à flexo-compressão;
• garantia de ductilidade;
• atendimento a armaduras mínimas normativas ou de projeto;
• continuidade estrutural em zonas solicitadas.

A NBR 6122 admite que estacas submetidas predominantemente à compressão, dentro de determinadas condições de tensão, possam trabalhar sem armadura estrutural ao longo de todo o fuste, exceto pela armadura necessária de ligação com o bloco. Quando há solicitações de tração, flexão, esforço horizontal ou momentos relevantes, a armadura deve ser dimensionada de acordo com os critérios estruturais aplicáveis, especialmente a NBR 6118.

Esse ponto é essencial: a armadura parcial não é automaticamente uma estaca perdida. Mas também não pode ser aceita por decisão de campo. A aceitação depende de cálculo, função estrutural e validação do projetista.

Quando a armadura parcial pode ser tecnicamente avaliada

Há situações em que a armadura prevista tem função predominante de ligação com o bloco e controle da região superior da estaca. Isso pode ocorrer em estacas submetidas basicamente à compressão axial, sem esforços horizontais relevantes, sem tração, sem momento significativo e sem excentricidades importantes.

Nesses casos, se a armadura foi introduzida em comprimento suficiente para garantir:

• ancoragem no bloco;
• ligação estrutural entre estaca e bloco;
• cobrimento adequado;
• integridade da cabeça da estaca;
• atendimento à região solicitada;
• armadura mínima exigida no projeto;

a ocorrência pode ser tecnicamente avaliada.

Mas “pode ser avaliada” não significa “pode ser aceita automaticamente”. A obra precisa registrar o comprimento efetivamente executado, levantar as condições da concretagem, verificar o monitoramento da hélice contínua e encaminhar a ocorrência ao projetista.

A decisão deve ser formal, rastreável e fundamentada.

Quando a armadura parcial é crítica

A ocorrência se torna mais grave quando a armadura tem função estrutural ao longo do fuste.

Isso pode ocorrer em estacas sujeitas a:

• tração;
• flexão;
• momento no topo;
• esforço horizontal;
• blocos excêntricos;
• pilares de divisa;
• contenções;
• pórticos com ações horizontais;
• pontes rolantes;
• equipamentos industriais;
• vibrações;
• vento;
• solo mole no trecho superior;
• comprimento livre ou pouco confinado;
• necessidade de ductilidade estrutural.

Nessas situações, a armadura não é apenas construtiva. Ela faz parte da resistência da estaca.

Se o conjunto de armadura não foi introduzido até onde havia flexão, tração ou flexo-compressão significativa, a estaca pode não atender à hipótese de projeto.

A pergunta correta passa a ser:

a armadura desceu até onde os esforços exigiam aço?

Hélice contínua, estaca escavada e estaca raiz: a função da armadura muda com o método

Embora este artigo foque na estaca hélice contínua, a comparação com outros métodos ajuda a entender o problema.

Na estaca escavada, a armadura normalmente é posicionada antes da concretagem. O risco principal não é a armadura não entrar depois do concreto, mas sim problemas de posicionamento, cobrimento, verticalidade, interferência com o furo, instabilidade da escavação ou divergência em relação ao projeto. A APL já tratou desses cuidados no artigo sobre estacas escavadas mecanicamente.

Na estaca raiz, a armadura é ainda mais central no desempenho. Trata-se de uma estaca moldada in loco, usualmente armada ao longo do comprimento, executada com perfuração revestida e preenchimento por argamassa. O artigo da APL sobre execução de estaca raiz aprofunda os pontos executivos desse tipo de fundação.

Na hélice contínua, a criticidade está na sequência: o concreto entra antes, a armadura entra depois. Por isso, o concreto para hélice contínua precisa ser compatível com o processo. O conteúdo sobre concreto para estacas e fundações conforme a NBR 6122 mostra que cada tipo de estaca exige características próprias de concreto, principalmente quanto à trabalhabilidade, coesão e método de lançamento.

Por que a armadura da hélice contínua pode não descer

A armadura pode não atingir a profundidade prevista por uma combinação de fatores.

O primeiro é o concreto inadequado. Se o abatimento é insuficiente, se a mistura perdeu trabalhabilidade ou se o concreto começou a enrijecer, o conjunto de armadura encontra maior resistência para penetrar no fuste.

O segundo é o tempo de inserção. Mesmo um concreto inicialmente adequado pode perder trabalhabilidade se houver demora entre o término da concretagem e a introdução da armadura.

O terceiro é a geometria do conjunto de armadura. Armadura longitudinal com falta de alinhamento, estribos mal fechados, barras salientes, falta de rigidez, emendas inadequadas ou espaçadores mal posicionados podem aumentar o atrito e impedir a descida.

O quarto é a condição do fuste. Se houve irregularidade na concretagem, contaminação no topo, interrupção de fluxo, solo misturado ao concreto ou variação geométrica, a armadura pode não encontrar caminho adequado.

O quinto é a incompatibilidade entre comprimento de armadura e método executivo. Conjuntos de armadura de grande comprimento exigem maior controle de rigidez, alinhamento, içamento, verticalidade, concreto adequado e procedimento de inserção. Não basta desenhar a armadura. Ela precisa ser executável.

O que registrar em campo quando a armadura não desce

Antes de qualquer decisão, a ocorrência deve ser registrada.

O registro técnico deve incluir:

• identificação da estaca;
• diâmetro;
• profundidade total executada;
• comprimento de armadura previsto;
• comprimento efetivamente introduzido;
• horário de término da concretagem;
• horário de início da introdução da armadura;
• tempo decorrido;
• abatimento do concreto;
• volume de concreto aplicado;
• pressão de concretagem registrada;
• velocidade de subida do trado;
• volume monitorado;
• eventuais interrupções;
• condição visual do conjunto de armadura;
• causa provável da obstrução;
• decisão tomada em campo;
• responsável técnico informado.

Sem registro, a análise posterior fica fraca. Em fundações, decisão sem rastreabilidade vira conflito técnico.

O monitoramento da hélice contínua também deve ser analisado. Pressão de concretagem, volume bombeado, velocidade de subida do trado e profundidade executada podem indicar se houve comportamento anormal durante a execução. O artigo sobre estaca hélice contínua monitorada e interpretação dos gráficos de execução aprofunda esse ponto.

Como verificar até que profundidade a estaca precisa ser armada

A armadura não precisa necessariamente ir até a ponta da estaca. Ela precisa ir até onde os esforços ainda exigem aço.

Em muitas estacas predominantemente comprimidas, os maiores esforços de flexão ocorrem próximos ao topo, na ligação com o bloco, onde podem atuar momentos, excentricidades, esforços horizontais e rigidez da estrutura. Com a profundidade, o solo reage lateralmente ao deslocamento da estaca, reduzindo os momentos fletores. Em determinado ponto, a estaca pode passar a trabalhar predominantemente à compressão axial.

Mas isso precisa ser demonstrado por análise.

A verificação deve considerar:

Nsd = esforço normal de cálculo na estaca;
Msd(z) = momento fletor de cálculo ao longo da profundidade;
Vsd(z) = esforço cortante ao longo da profundidade;
Hsd = esforço horizontal aplicado;
z = profundidade medida a partir do topo da estaca;
D = diâmetro da estaca;
EI = rigidez à flexão da estaca;
kh = rigidez lateral do solo, quando utilizado modelo de molas;
excentricidades da carga;
rigidez do bloco;
condição de ligação bloco–estaca.

A estaca deve ser tratada como um elemento estrutural inserido no solo, não como uma barra isolada.

Por que o momento reduz com a profundidade

A estaca submetida a momento no topo tende a se deformar lateralmente. Ao se deformar, ela empurra o solo ao redor. O solo reage contra a estaca. Essa reação lateral funciona como um apoio distribuído ao longo do fuste.

De forma simplificada, a estaca pode ser comparada a uma viga sobre apoio elástico. O solo funciona como um conjunto de molas laterais. Quanto mais rígido e competente o solo, mais rápido os momentos diminuem com a profundidade. Quanto mais mole o solo, maior a profundidade necessária para dissipar esses momentos.

Na prática, esse comportamento pode ser analisado por:

• modelo de viga sobre base elástica;
• curvas p-y;
• software de interação solo–estrutura;
• modelos estruturais com molas horizontais;
• análises geotécnicas específicas.

No exemplo a seguir, será usado um modelo simplificado apenas para explicar o raciocínio. Ele não substitui o dimensionamento de projeto.

Como representar a redução do momento de forma simplificada

Para fins didáticos, podemos representar a redução do momento com a profundidade por uma função exponencial:

$$M(z) = M_0 \cdot e^{-kz}$$

Onde:

M(z) = momento fletor na profundidade z;
M0 = momento fletor no topo da estaca;
e = base dos logaritmos naturais;
k = coeficiente simplificado de amortecimento do momento pelo solo;
z = profundidade medida a partir do topo da estaca.

Essa equação não substitui a análise real de interação solo–estaca. Ela apenas representa a ideia física de que o momento é maior no topo e tende a reduzir com a profundidade pela reação lateral do solo.

O coeficiente k pode ser interpretado como o inverso de um comprimento característico de dissipação:

$$T = \frac{1}{k}$$

Onde:

T = comprimento característico de influência lateral.

Se adotamos:$$k = 0,40 \, m^{-1}$$

então:$$T = \frac{1}{0,40} = 2,50 \, m$$

Isso significa que, a cada comprimento característico de 2,50 m, o momento sofre uma redução importante. Na função exponencial, quando:$$z = T$$

temos:$$M(T) = M_0 \cdot e^{-1}$$$$M(T) \approx 0,37M_0$$

Ou seja, em uma profundidade igual a T, o momento cai para aproximadamente 37% do momento inicial.

Em projeto real, esse amortecimento depende da rigidez lateral do solo, diâmetro da estaca, rigidez da estaca, estratigrafia, nível d’água, comprimento da estaca e condição de ligação com o bloco.

Exemplo de cálculo: bloco sobre duas estacas com armadura parcialmente introduzida

Considere um pilar apoiado sobre um bloco com duas estacas hélice contínua.

Dados do mapa de cargas do pilar:$$N = 350 \, tf$$$$M_x = 35 \, tf \cdot m$$$$M_y = 5 \, tf \cdot m$$

Onde:

N = esforço normal vertical no pilar;
Mx = momento em torno do eixo X;
My = momento em torno do eixo Y.

Convertendo para kN:$$1 \, tf \approx 9,81 \, kN$$$$N = 350 \times 9,81 = 3.433,5 \, kN$$$$M_x = 35 \times 9,81 = 343,35 \, kN \cdot m$$$$M_y = 5 \times 9,81 = 49,05 \, kN \cdot m$$

Neste exemplo, admite-se que o bloco de duas estacas está disposto para resistir ao momento principal Mx. O momento My, menor, deve ser verificado pelo projetista na análise transversal do bloco e da ligação com as estacas.

1. Geometria adotada

Considere:$$D = 0,50 \, m$$$$s = 1,60 \, m$$

Onde:

D = diâmetro da estaca;
s = distância entre eixos das duas estacas.

2. Reações verticais nas estacas

A carga média por estaca é:$$\frac{N}{2} = \frac{350}{2} = 175 \, tf$$

O acréscimo de reação causado pelo momento principal é:$$\Delta R = \frac{M_x}{s}$$$$\Delta R = \frac{35}{1,60} = 21,88 \, tf$$

Logo:$$R_{max} = 175 + 21,88 = 196,88 \, tf$$$$R_{min} = 175 – 21,88 = 153,12 \, tf$$

Convertendo:$$R_{max} = 196,88 \times 9,81 = 1.931,4 \, kN$$$$R_{min} = 153,12 \times 9,81 = 1.502,1 \, kN$$

A estaca menos comprimida, com 1.502,1 kN, será usada na verificação mais crítica de tração por flexão, porque possui menor compressão estabilizante.

3. Momento de topo adotado na estaca

O momento do pilar pode ser equilibrado de diferentes formas:

• por diferença de reação vertical entre as estacas;
• por flexão do bloco;
• por momento transferido ao topo das estacas;
• por esforço horizontal;
• por interação solo–estrutura.

Para este exemplo didático, admite-se que a análise estrutural do bloco indicou um momento de topo em cada estaca de:

$$M_0 = 17,50 \, tf \cdot m$$

Convertendo:$$M_0 = 17,50 \times 9,81 = 171,68 \, kN \cdot m$$

Esse valor é uma premissa simplificada. No projeto real, deve sair do modelo estrutural do bloco e da ligação com a estaca.

4. Modelo simplificado de redução do momento

Adotamos:$$M(z) = M_0 \cdot e^{-kz}$$

Com:$$k = 0,40 \, m^{-1}$$

Logo:$$M(z) = 171,68 \cdot e^{-0,40z}$$

A tabela resultante é:

Profundidade z	Cálculo simplificado	M(z)
0,0 m	171,68 × e⁰	171,7 kN·m
0,5 m	171,68 × e⁻⁰·²⁰	140,6 kN·m
1,0 m	171,68 × e⁻⁰·⁴⁰	115,1 kN·m
1,5 m	171,68 × e⁻⁰·⁶⁰	94,2 kN·m
2,0 m	171,68 × e⁻⁰·⁸⁰	77,2 kN·m
2,5 m	171,68 × e⁻¹·⁰⁰	63,2 kN·m
3,0 m	171,68 × e⁻¹·²⁰	51,7 kN·m
4,0 m	171,68 × e⁻¹·⁶⁰	34,7 kN·m
5,0 m	171,68 × e⁻²·⁰⁰	23,2 kN·m
6,0 m	171,68 × e⁻²·⁴⁰	15,6 kN·m

Essa tabela representa a ideia de que o momento é alto no topo da estaca e vai sendo reduzido com a profundidade pela reação lateral do solo.

Em solo mais rígido, esse decaimento seria mais rápido. Em solo mole, seria mais lento.

5. Critério simplificado do núcleo central

Para avaliar até onde a seção precisa de armadura estrutural, podemos usar o conceito de núcleo central.

Enquanto a resultante de compressão está dentro do núcleo central, a seção circular tende a permanecer totalmente comprimida. Quando a resultante sai do núcleo central, surge tração em uma borda da seção. Como o concreto tem baixa resistência à tração, esse trecho exige armadura.

Para seção circular:$$e_{lim} = \frac{D}{8}$$

Com:$$D = 0,50 \, m$$

temos:$$e_{lim} = \frac{0,50}{8} = 0,0625 \, m$$

O momento limite para a seção permanecer comprimida é:

$$M_{lim} = N \cdot e_{lim}$$

Usando a estaca menos comprimida:$$N = R_{min} = 1.502,1 \, kN$$$$M_{lim} = 1.502,1 \times 0,0625$$$$M_{lim} = 93,88 \, kN \cdot m$$

Interpretação:

Se M(z) > 93,88 kN·m, a seção tende a apresentar tração e precisa de armadura estrutural.

Se M(z) ≤ 93,88 kN·m, a seção tende a permanecer comprimida.

6. Comparação entre momento atuante e momento limite

Profundidade z	M(z)	Mlim	Interpretação
0,0 m	171,7 kN·m	93,9 kN·m	Exige armadura
0,5 m	140,6 kN·m	93,9 kN·m	Exige armadura
1,0 m	115,1 kN·m	93,9 kN·m	Exige armadura
1,5 m	94,2 kN·m	93,9 kN·m	Limite crítico
2,0 m	77,2 kN·m	93,9 kN·m	Seção comprimida
2,5 m	63,2 kN·m	93,9 kN·m	Seção comprimida
3,0 m	51,7 kN·m	93,9 kN·m	Seção comprimida
4,0 m	34,7 kN·m	93,9 kN·m	Seção comprimida
5,0 m	23,2 kN·m	93,9 kN·m	Seção comprimida
6,0 m	15,6 kN·m	93,9 kN·m	Seção comprimida

O ponto de transição pode ser obtido igualando:

$$M(z) = M_{lim}$$$$171,68 \cdot e^{-0,40z} = 93,88$$$$e^{-0,40z} = \frac{93,88}{171,68}$$$$e^{-0,40z} = 0,547$$

Aplicando logaritmo natural:$$-0,40z = \ln(0,547)$$$$-0,40z = -0,603$$$$z = \frac{0,603}{0,40}$$$$z = 1,51 \, m$$

Pelo modelo simplificado, a zona em que o momento ainda pode gerar tração termina por volta de:

$$z \approx 1,5 \, m$$

7. Como transformar o cálculo em profundidade prática de armadura

O resultado de 1,5 m não significa que a armadura deve terminar exatamente nessa profundidade.

O projetista deve acrescentar:

• comprimento de ancoragem;
• comprimento de ligação com o bloco;
• margem de segurança;
• tolerância executiva;
• incerteza do modelo de solo;
• exigências mínimas da NBR 6122 e NBR 6118;
• possíveis momentos secundários;
• efeitos de montagem e execução.

Se o cálculo simplificado indica zona crítica até 1,5 m, uma profundidade prática de armadura poderia ser, por exemplo:

$$L_{arm} = 3,0 \, m$$

Esse valor não é regra universal. É uma decisão de projeto.

8. E se o solo for mais mole?

A profundidade crítica depende diretamente da rigidez lateral do solo.

A fórmula simplificada para a profundidade crítica é:$$z_{crit} = \frac{\ln(M_0/M_{lim})}{k}$$

Neste exemplo:$$\ln(M_0/M_{lim}) = \ln(171,68/93,88)$$$$\ln(M_0/M_{lim}) = 0,603$$

Variando k:

Condição simplificada do solo	k adotado	zcrit
Solo mole / baixa reação lateral	0,20 m⁻¹	3,02 m
Solo intermediário	0,40 m⁻¹	1,51 m
Solo rígido / alta reação lateral	0,80 m⁻¹	0,75 m

Essa tabela mostra por que a armadura não deve ser definida por costume.

A mesma estaca, com o mesmo pilar e o mesmo bloco, pode exigir profundidades diferentes de armadura conforme o solo lateral.

Em solo mole, os momentos se dissipam mais lentamente e a armadura pode precisar ir mais fundo. Em solo rígido, os momentos se reduzem mais rapidamente.

9. Como usar o exemplo para avaliar uma armadura que não desceu

Imagine que o projeto previa armadura até:$$L_{proj} = 6,0 \, m$$

Mas em campo a armadura foi introduzida apenas até:$$L_{exec} = 4,0 \, m$$

Pelo exemplo, a zona crítica de flexo-compressão significativa foi estimada em aproximadamente 1,5 m, e a profundidade prática de segurança foi tomada como 3,0 m.

Como:$$L_{exec} = 4,0 \, m > 3,0 \, m$$

a estaca poderia ser tecnicamente avaliada para aceitação, desde que o projetista confirme o modelo, os esforços, a ancoragem e as exigências normativas.

Agora imagine que a armadura foi introduzida apenas até:$$L_{exec} = 1,0 \, m$$

Nesse caso, pela tabela, em 1,0 m o momento ainda é:$$M(1,0) = 115,1 \, kN \cdot m$$

Como:$$115,1 > 93,88$$

a seção ainda estaria em região que exige armadura. A estaca não deveria ser aceita automaticamente.

Por que este exemplo é apenas didático

O exemplo não substitui o dimensionamento completo.

Na prática, o projetista deve considerar:

• combinações de ações;
• coeficientes de segurança;
• resistência de cálculo do concreto;
• resistência do aço;
• modelo real do bloco;
• interação solo–estrutura;
• parâmetros geotécnicos obtidos por sondagem;
• efeitos de segunda ordem, quando aplicáveis;
• esforço cortante;
• detalhamento de ancoragem;
• NBR 6118;
• NBR 6122;
• condições executivas da estaca hélice contínua.

O objetivo do exemplo é ensinar o raciocínio:

a armadura não precisa necessariamente ir até a ponta da estaca. Ela precisa ir até onde os esforços ainda exigem aço — e essa profundidade depende tanto da estrutura quanto do solo.

Critérios práticos para aceitar, reavaliar ou rejeitar

A estaca com armadura parcialmente introduzida pode ser avaliada para aceitação quando:

• o comprimento executado cobre a região crítica de flexo-compressão;
• a ligação com o bloco está preservada;
• não há tração relevante;
• não há momento ou esforço horizontal significativo abaixo da armadura;
• o trecho inferior trabalha predominantemente à compressão;
• os registros executivos são confiáveis;
• o projetista valida a ocorrência.

A estaca deve ser reavaliada quando:

• a armadura parou dentro da região crítica;
• há tração, flexão ou esforço horizontal;
• a estaca está em bloco excêntrico;
• há pilares de divisa;
• há solo mole no trecho superior;
• a obra possui ações dinâmicas;
• o comprimento de ancoragem não foi atendido;
• o monitoramento da hélice contínua indica anomalia;
• a causa da obstrução é desconhecida.

A estaca não deve ser aceita por decisão de campo quando:

• ninguém sabe por que a armadura não atingiu a cota;
• o comprimento inserido não foi medido;
• não há registro de concretagem;
• não há verificação estrutural;
• a solução foi apenas cortar a armadura excedente;
• o projetista não foi consultado.

Possíveis soluções técnicas

A solução depende do caso.

O projetista pode definir:

• aceitação com registro técnico;
• reforço do bloco;
• aumento da armadura de ligação no bloco;
• execução de estaca adicional;
• alteração geométrica do bloco;
• ensaio de integridade;
• prova de carga;
• rejeição da estaca;
• nova fundação complementar.

O ponto central é que a decisão deve ser de engenharia, não de conveniência operacional.

Como prevenir o problema na hélice contínua

A prevenção começa antes da execução.

Algumas medidas práticas reduzem o risco:

• compatibilizar comprimento de armadura com o método executivo;
• usar conjunto de armadura com rigidez adequada;
• garantir alinhamento da armadura longitudinal;
• evitar estribos salientes;
• conferir espaçadores;
• garantir cobrimento;
• controlar o abatimento do concreto;
• usar concreto compatível com hélice contínua;
• reduzir o tempo entre concretagem e introdução da armadura;
• planejar içamento e posicionamento;
• manter equipe treinada;
• registrar parâmetros de monitoramento;
• prever procedimento para ocorrência de travamento.

A estaca hélice contínua exige produtividade, mas produtividade sem controle cria risco invisível.

Aplicação aos serviços da APL Engenharia

A APL Engenharia atua com execução de estacas hélice contínua, estacas escavadas, estaca raiz, sondagens geotécnicas e projetos de fundação.

Essa integração é relevante porque o problema da armadura que não atinge a cota prevista não é apenas estrutural ou executivo. Ele envolve solo, projeto, concreto, equipamento, sequência de obra e controle tecnológico.

Em hélice contínua, a compatibilidade entre concreto, armadura e monitoramento é decisiva.

Em estaca escavada, a estabilidade do furo, o posicionamento da armadura e a concretagem controlada são centrais.

Em estaca raiz, a armadura ao longo do comprimento e a injeção de argamassa fazem parte do próprio comportamento da estaca.

Projetar e executar fundações exige essa leitura integrada. A fundação não falha por uma única etapa isolada. Ela falha quando investigação, projeto e execução deixam de conversar.

Conclusão

A armadura da estaca hélice contínua não atingir a profundidade prevista é uma ocorrência séria. Não significa, automaticamente, que a estaca está perdida. Mas também não pode ser resolvida com corte da armadura excedente e continuidade da obra.

A decisão correta depende da função da armadura, dos esforços atuantes, da profundidade efetivamente executada, da ligação com o bloco, do monitoramento executivo e da validação do projetista.

A pergunta não é:

“A armadura desceu bastante?”

A pergunta correta é:

“A armadura desceu até onde os esforços exigiam aço?”

Quando a resposta é demonstrada por análise técnica, a estaca pode ser avaliada. Quando a resposta é desconhecida, aceitar a estaca é transformar uma falha executiva em risco estrutural.

Em fundações, o que não entra na estaca pode aparecer depois como fissura, recalque, reforço caro ou dúvida permanente sobre a segurança da obra.
