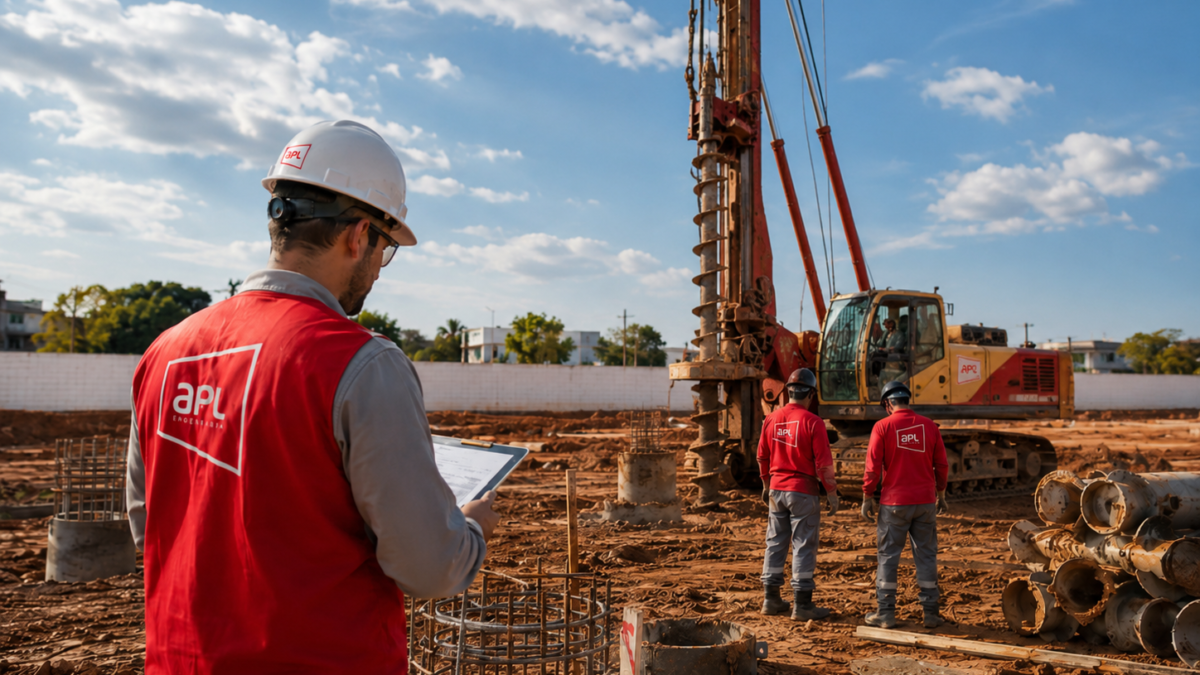

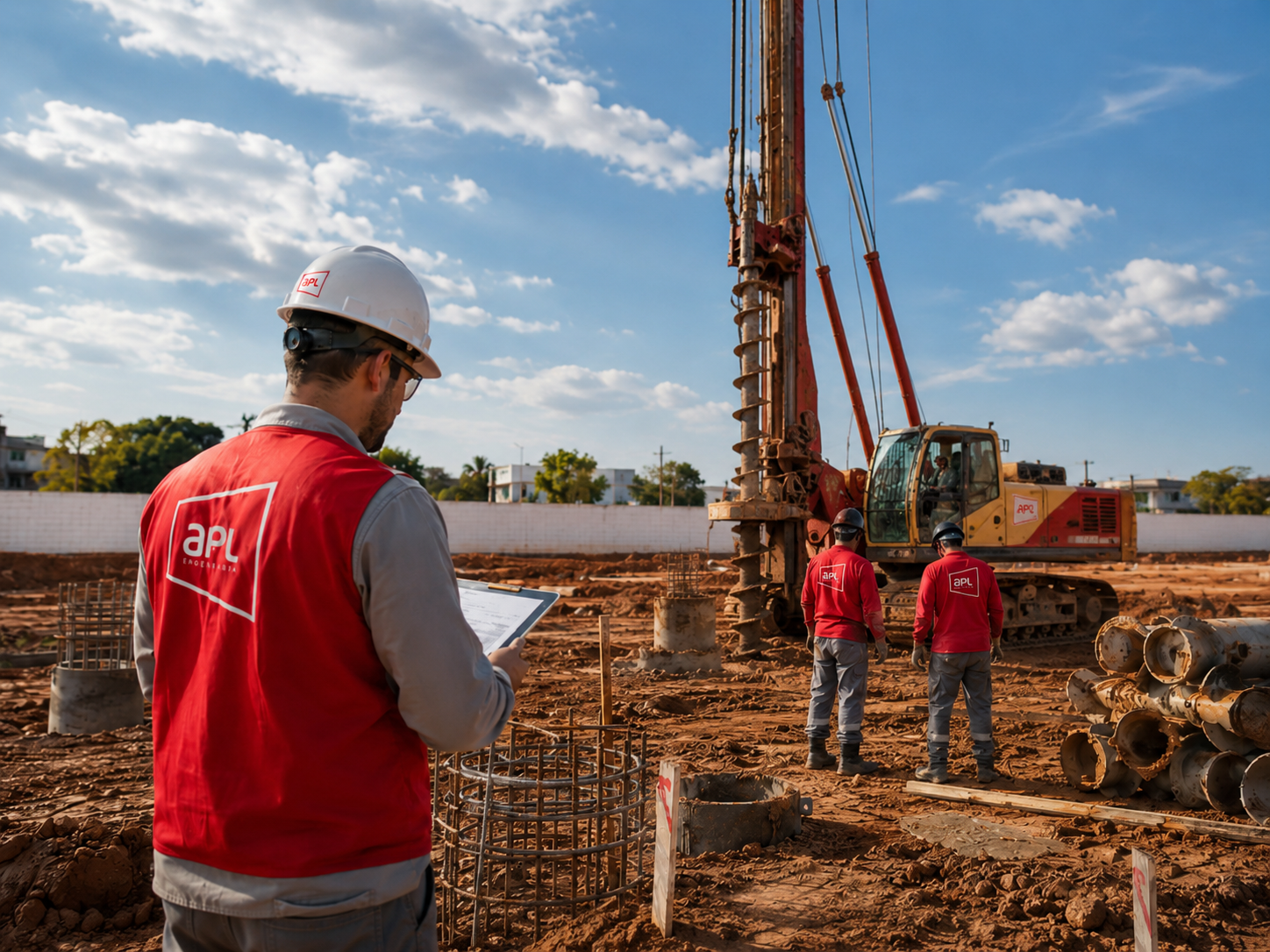

Projeto de fundações: como compatibilizar solo, carga, estacas e execução

Uma fundação pode estar correta no cálculo e errada na obra.

Isso acontece quando o projeto considera apenas a carga da estrutura, mas não compatibiliza corretamente o solo, o tipo de estaca, o método executivo, a armadura, o acesso do equipamento, a profundidade real e os controles de campo.

Na APL Engenharia, nós tratamos o projeto de fundações como uma etapa integrada entre investigação geotécnica, dimensionamento, escolha do método executivo e execução em campo. Não basta dizer que uma estaca suporta determinada carga. É preciso verificar se aquela estaca pode ser executada naquele solo, naquele terreno, com aquele equipamento e com o controle necessário.

Este artigo explica por que o projeto de fundações deve compatibilizar solo, carga, estacas e execução, usando como referência métodos consagrados no Brasil, como Aoki-Velloso, além de comentar alternativas para estaca raiz em solo e em rocha.

👉 Assista ao resumo técnico deste conteúdo em vídeo:

O que é um projeto de fundações?

O projeto de fundações é o conjunto de decisões técnicas que define como as cargas da estrutura serão transmitidas ao terreno com segurança, desempenho e viabilidade executiva.

Ele deve responder perguntas como:

• qual é o perfil geotécnico do terreno?
• quais cargas chegam aos pilares?
• a fundação será rasa ou profunda?
• qual tipo de estaca é compatível com o solo?
• qual comprimento é necessário?
• qual diâmetro atende à carga?
• haverá nível d’água?
• a estaca pode ser executada com segurança?
• a armadura prevista é executável?
• o equipamento consegue acessar e operar?
• o método de cálculo é compatível com o tipo de estaca?

Na APL, quando avaliamos uma solução de fundações, não olhamos apenas a carga de projeto. Também analisamos o método executivo, a sondagem, as limitações do terreno e os riscos de campo.

A fundação precisa funcionar no papel e na obra.

A sondagem vem antes da escolha da estaca

O primeiro erro em projeto de fundações é escolher a estaca antes de entender o solo.

A sondagem SPT informa o perfil estratigráfico, o tipo de solo, a variação do NSPT, a posição do nível d’água e eventuais impenetráveis ao método. Esses dados orientam a escolha entre fundações rasas, estacas escavadas, hélice contínua, estaca raiz ou investigação complementar.

Quando a campanha de sondagem é insuficiente, o projeto passa a trabalhar com baixa resolução geotécnica. A APL já tratou disso no artigo NBR 8036 e furos de sondagem: quando o mínimo normativo ainda deixa o projeto em baixa resolução.

O ponto central é simples:

a carga vem da estrutura, mas a resposta vem do solo.

Como a carga da estrutura chega à fundação

Cada pilar transmite esforços à fundação. Esses esforços podem incluir:

• carga vertical de compressão;
• momento;
• esforço horizontal;
• tração;
• combinações de ações;
• efeitos de vento;
• ações de equipamentos;
• excentricidades;
• esforços acidentais.

Em uma fundação profunda, esses esforços são transferidos ao solo por meio da estaca. A resistência pode vir da ponta, do atrito lateral ou de uma combinação das duas parcelas.

De forma simplificada:

Qult = Qp + Qs

Onde:

Qult = capacidade última da estaca;
Qp = resistência de ponta;
Qs = resistência lateral ao longo do fuste.

A capacidade admissível é obtida com aplicação de critério de segurança:

Qadm = Qult / FS

Mas essa fórmula isolada não explica tudo. A capacidade depende do tipo de estaca e do método de cálculo adotado.

Escolha entre estaca escavada, hélice contínua e estaca raiz

Na APL, atuamos com diferentes soluções de fundações profundas, incluindo estacas escavadas e tubulões, estaca hélice contínua monitorada e estaca raiz.

Cada método tem comportamento executivo e geotécnico próprio.

A estaca escavada depende da estabilidade do furo, da limpeza da base, do controle da escavação e da concretagem. Em solos coesivos e sem interferência relevante do nível d’água, pode ser uma solução econômica e eficiente.

A estaca hélice contínua monitorada é executada com perfuração contínua e concretagem durante a retirada do trado. Ela reduz o tempo de exposição do furo aberto e permite controle por parâmetros de execução, como profundidade, torque, pressão de concretagem, velocidade de extração e volume.

A estaca raiz é uma estaca moldada in loco, de pequeno diâmetro, executada com perfuração e injeção. Ela é muito útil em locais restritos, reforços de fundação, terrenos com matacões, rocha alterada, necessidade de atravessar materiais resistentes e obras onde equipamentos maiores não conseguem operar.

A escolha correta não nasce apenas da carga. Nasce da compatibilização entre solo, obra, acesso, método executivo e projeto.

Capacidade de carga pelo método Aoki-Velloso

Um dos métodos semiempíricos mais usados no Brasil para estimar capacidade de carga de estacas a partir do NSPT é o método Aoki-Velloso.

De forma simplificada, o método calcula a capacidade última como soma de ponta e atrito lateral:

Qult = Qp + Qs

Com:

Qp = Ap × (K × Np / F1)

Qs = U × Σ [(α × K × Ni / F2) × ΔL]

Onde:

Ap = área da ponta da estaca;
U = perímetro da estaca;
Np = NSPT representativo na ponta;
Ni = NSPT representativo em cada camada atravessada;
ΔL = espessura da camada considerada;
K = coeficiente relacionado ao tipo de solo;
α = coeficiente de atrito lateral em função do solo;
F1 = fator de transformação da resistência de ponta;
F2 = fator de transformação da resistência lateral.

É importante destacar: F1 e F2 não são exatamente o fator de segurança global da fundação. Eles são fatores de transformação do método, associados ao tipo de estaca e ao processo executivo. Como entram no denominador, quanto maiores forem F1 e F2, menor será a capacidade calculada.

Depois dessa estimativa de capacidade última, o projetista ainda avalia a capacidade admissível ou de projeto conforme o critério normativo, método adotado, nível de controle e eventuais provas de carga.

Valores de F1 e F2 que adotamos na comparação didática

Para fins de pré-dimensionamento e comparação entre métodos executivos, nós aqui na APL adotamos a seguinte referência usual para aplicação do Aoki-Velloso em estacas moldadas in loco:

Tipo de estaca	F1 — ponta	F2 — lateral	Leitura prática
Estaca escavada	3,0	6,0	Mais conservadora no cálculo pelo método
Estaca hélice contínua monitorada	2,0	4,0	Menos penalizada que a escavada
Estaca raiz	2,0	4,0	Menos penalizada que a escavada, mas ainda pode ser conservadora para raiz injetada

Essa tabela deixa claro um ponto que muitas vezes passa despercebido:

duas estacas com o mesmo diâmetro e o mesmo comprimento podem ter capacidades calculadas diferentes, apenas porque o método executivo é diferente.

Isso ocorre porque a execução altera a interação solo-estaca.

Mesmo diâmetro não significa mesma capacidade

Suponha, de forma simplificada, que determinada camada gere uma parcela bruta de atrito lateral de 600 kN antes da aplicação do fator F2.

Para uma estaca escavada:

Qs = 600 / 6 = 100 kN

Para uma estaca hélice contínua:

Qs = 600 / 4 = 150 kN

Para uma estaca raiz:

Qs = 600 / 4 = 150 kN

Apenas pela diferença do fator F2, a hélice contínua e a raiz apresentam, nesse exemplo didático, 50% a mais de resistência lateral calculada que a escavada.

O mesmo raciocínio vale para a ponta.

Se a parcela bruta de ponta for 300 kN:

Estaca escavada:

Qp = 300 / 3 = 100 kN

Hélice contínua ou raiz:

Qp = 300 / 2 = 150 kN

Essa comparação não significa que a hélice contínua ou a estaca raiz sejam sempre superiores. Significa que o método reconhece diferenças associadas ao processo executivo.

Por isso, em projeto de fundações, comparar apenas o diâmetro nominal da estaca é um erro técnico.

Por que a hélice contínua não deve ser tratada como escavada comum

A estaca hélice contínua tem particularidades importantes.

Embora também seja uma estaca moldada in loco, ela não se comporta exatamente como uma escavada convencional. A concretagem ocorre durante a retirada do trado, com o furo preenchido progressivamente, reduzindo a exposição da escavação aberta.

Por isso, no pré-dimensionamento pelo Aoki-Velloso, a hélice contínua costuma ser tratada com fatores menos conservadores que a escavada: F1 = 2,0 e F2 = 4,0, em vez de F1 = 3,0 e F2 = 6,0.

Mas essa maior capacidade calculada só faz sentido quando a execução é bem controlada.

Na APL, quando executamos estaca hélice contínua monitorada, observamos dados de execução como profundidade, pressão de concretagem, velocidade de extração, volume de concreto, torque e comportamento da armadura.

Esse ponto se conecta ao artigo Armadura da estaca hélice contínua não desceu: quando aceitar e quando reavaliar a fundação, no qual explicamos que a estaca não termina quando o concreto entra. Ela termina quando o projeto foi efetivamente executado.

Estaca escavada: capacidade depende muito da execução

A estaca escavada pode ser excelente quando o solo é compatível e a obra permite boa execução.

Mas seu desempenho depende de fatores sensíveis:

• estabilidade lateral do furo;
• ausência ou controle do nível d’água;
• limpeza da base;
• controle da geometria;
• concretagem adequada;
• armadura posicionada corretamente;
• inspeção visual e controle executivo.

Por isso, o método Aoki-Velloso utiliza fatores mais conservadores para a estaca escavada na comparação didática adotada aqui: F1 = 3,0 e F2 = 6,0.

Isso reflete uma leitura prática: a escavação aberta pode sofrer instabilidade, contaminação da base, queda de solo e variação geométrica se não houver controle adequado.

Esse tema também foi tratado no artigo Estacas escavadas mecanicamente: metodologia executiva, cuidados críticos e diretrizes da NBR 6122.

Na prática, nós não avaliamos a estaca escavada apenas pela carga calculada. Avaliamos se ela é compatível com o solo e com a condição real de execução.

Estaca raiz: por que o Aoki-Velloso pode ser conservador

A estaca raiz merece um capítulo próprio.

No Aoki-Velloso, a raiz pode ser estimada com F1 = 2,0 e F2 = 4,0, o que já a coloca em posição mais favorável que a estaca escavada.

Mas, mesmo assim, esse método pode ser conservador para estaca raiz, principalmente quando a execução por injeção sob pressão gera melhor aderência lateral, maior rugosidade e eventual aumento do diâmetro efetivo.

A estaca raiz não deve ser lida como uma estaca perfurada comum.

Seu comportamento é fortemente influenciado por:

• injeção da argamassa;
• pressão de injeção;
• aderência lateral;
• rugosidade do fuste;
• penetração da calda ou argamassa em vazios do solo;
• possível diâmetro efetivo maior que o nominal;
• limpeza do furo;
• execução em solo, rocha alterada ou rocha.

Por isso, na APL, quando avaliamos estaca raiz, não nos limitamos necessariamente ao Aoki-Velloso. Ele pode ser usado como referência inicial, mas normalmente recomendamos confrontar o resultado com outros métodos e, quando o projeto justificar, com prova de carga.

Métodos alternativos para dimensionamento de estaca raiz em solo

Para estaca raiz em solo, é recomendável comparar o Aoki-Velloso com métodos que representem melhor o efeito da injeção e da resistência lateral.

Método de Cabral

O método de Cabral é frequentemente associado à avaliação de estacas injetadas de pequeno diâmetro. Sua lógica tende a valorizar mais a resistência lateral, reconhecendo que a injeção pode melhorar o contato solo-fuste e aumentar a eficiência do atrito.

No projeto de estaca raiz, esse método pode ser usado como contraponto ao Aoki-Velloso quando se deseja considerar melhor o efeito executivo da injeção.

Método de Teixeira

O método de Teixeira também é bastante utilizado em avaliações nacionais de capacidade de carga de estacas. Em estacas raiz, ele pode fornecer estimativas mais compatíveis com o comportamento observado em campo, especialmente quando considera o diâmetro efetivo e a contribuição lateral.

É um bom método para comparação em pré-dimensionamentos e retroanálises.

Décourt-Quaresma modificado

O método Décourt-Quaresma trabalha com parcelas de ponta e lateral e pode receber coeficientes de modificação para representar melhor o tipo de estaca.

De forma simplificada:

Qult = α × Qp + β × Qs

Onde:

α ajusta a contribuição de ponta;
β ajusta a contribuição lateral.

Em estaca raiz, o coeficiente lateral pode ser calibrado para refletir o ganho de aderência e rugosidade do fuste. Isso é particularmente importante porque, em muitas estacas raiz, a parcela lateral é mais relevante que a ponta.

Estaca raiz em rocha: método por aderência lateral

Quando a estaca raiz é embutida em rocha, o SPT deixa de ser suficiente para representar o mecanismo resistente.

Nesse caso, nós preferimos avaliar a estaca pelo mecanismo de aderência lateral entre o fuste injetado e o maciço rochoso.

A expressão simplificada é:

Qadm,rocha = π × D × Lr × τadm

Onde:

D = diâmetro da estaca no trecho em rocha;
Lr = comprimento embutido em rocha;
τadm = tensão admissível de aderência entre argamassa/concreto e rocha.

Se a contribuição de ponta for considerada, pode-se escrever:

Qadm,total = π × D × Lr × τadm + Ap × qp,adm

Onde:

Ap = área da ponta;
qp,adm = tensão admissível de ponta na rocha.

Na prática, em muitos projetos de estaca raiz em rocha, a contribuição de ponta é tratada com cautela ou até desconsiderada, principalmente quando há incerteza sobre limpeza da base, regularidade do fundo do furo ou qualidade do maciço.

Por isso, a aderência lateral no trecho embutido costuma ser o mecanismo mais relevante.

O que define a aderência em rocha?

A tensão admissível de aderência τadm não deve ser escolhida de forma arbitrária.

Ela depende de:

• tipo de rocha;
• grau de alteração;
• fraturamento;
• RQD;
• recuperação de testemunho;
• resistência da rocha;
• rugosidade da parede perfurada;
• limpeza do furo;
• qualidade da injeção;
• comprimento embutido;
• diâmetro da estaca;
• eventual prova de carga.

Por isso, quando há rocha, matacão ou impenetrável ao SPT, pode ser necessário complementar a investigação com sondagens mistas e rotativas.

Não basta dizer que “deu impenetrável”. Para dimensionar bem uma estaca raiz em rocha, precisamos entender que rocha é essa, qual seu grau de alteração e qual a qualidade do maciço.

Prova de carga: quando o campo calibra o projeto

Métodos semiempíricos são estimativas. A prova de carga mede a resposta real da estaca executada no terreno.

Em estaca raiz, isso é especialmente importante. Como o comportamento lateral pode ser melhor que o previsto por métodos conservadores, a prova de carga pode demonstrar uma capacidade real superior à estimada inicialmente.

Quando o projeto prevê provas de carga estáticas, a análise deixa de depender apenas da previsão teórica e passa a contar com o comportamento medido da estaca executada.

Na APL, entendemos a prova de carga como ferramenta de confirmação e calibração, principalmente em obras com cargas elevadas, solos variáveis, soluções especiais ou necessidade de otimização de comprimento e quantidade de estacas.

Projeto e execução precisam conversar

Um projeto de fundações não deve ser elaborado como se a execução fosse uma etapa independente.

A escolha entre escavada, hélice contínua e raiz precisa considerar:

• capacidade de carga;
• método de cálculo;
• fatores F1 e F2;
• tipo de solo;
• nível d’água;
• acesso do equipamento;
• produtividade;
• custo;
• armadura;
• tolerâncias executivas;
• controle de qualidade;
• risco de instabilidade;
• possibilidade de prova de carga.

Na APL, como atuamos na interface entre geotecnia, fundações e execução, essa compatibilização é central. Nós não avaliamos apenas se a estaca suporta a carga no cálculo. Avaliamos se ela pode ser executada corretamente e se a obra consegue controlar os riscos.

O que precisa estar claro antes da mobilização

Antes de mobilizar a equipe para execução de estacas, o projeto precisa definir:

• tipo de estaca;
• diâmetro;
• comprimento estimado;
• carga admissível;
• critério de paralisação;
• armadura;
• cota de arrasamento;
• locação;
• interferências;
• acesso;
• controle tecnológico;
• necessidade de prova de carga;
• tolerâncias de execução;
• responsabilidade por alterações em campo.

Quando essas informações não estão claras, a obra fica sujeita a improvisos.

E improviso em fundação costuma custar caro.

Aplicação aos serviços da APL Engenharia

A APL Engenharia atua com projetos e execução de fundações, incluindo estacas escavadas e tubulões, estaca hélice contínua monitorada e estaca raiz.

Também atuamos com investigação geotécnica, incluindo sondagem SPT e sondagens complementares quando o terreno exige caracterização mais detalhada.

Nosso entendimento é direto: o projeto de fundações deve nascer da leitura correta do solo, mas precisa chegar à obra como uma solução executável.

Conclusão

Projeto de fundações não é apenas escolher um diâmetro de estaca.

É compatibilizar solo, carga, método executivo, capacidade de carga, armadura, controle e execução.

O método Aoki-Velloso ajuda a estimar a capacidade de carga de estacas a partir do NSPT, mas seus fatores F1 e F2 mostram que o tipo de estaca altera diretamente o resultado. Na comparação adotada neste artigo, a estaca escavada usa F1 = 3,0 e F2 = 6,0, enquanto a hélice contínua e a estaca raiz usam F1 = 2,0 e F2 = 4,0.

Isso mostra que o mesmo diâmetro não significa a mesma capacidade.

No caso da estaca raiz, o projeto deve ir além. Métodos como Cabral, Teixeira, Décourt-Quaresma modificado, modelos por aderência em rocha e provas de carga podem representar melhor seu comportamento, especialmente quando a resistência lateral é dominante.

A pergunta correta, portanto, não é:

“Qual estaca suporta essa carga?”

A pergunta correta é:

“Qual solução de fundação compatibiliza melhor solo, carga, execução, controle e custo para esta obra?”

É essa pergunta que orienta um projeto de fundações tecnicamente consistente.
