Cortina de estacas: conter o terreno antes de escavar
A cortina de estacas é um sistema de contenção formado por elementos verticais executados ao longo do perímetro de uma escavação, talude, subsolo ou divisa.
Sua principal característica é executiva: as estacas são instaladas no terreno natural antes da escavação principal. Quando o solo começa a ser retirado pelo lado interno da obra, os elementos estruturais da contenção já estão materializados.
Essa sequência representa uma vantagem importante em relação a determinados muros convencionais. Para executar um muro de concreto armado, por exemplo, normalmente é necessário abrir espaço para a fundação, as formas, as armaduras e a concretagem. Isso pode exigir uma escavação provisória, um talude temporário ou outro sistema de contenção durante a construção do próprio muro.
Na cortina de estacas, a obra primeiro instala os elementos verticais. Depois, a escavação avança por etapas, podendo receber tirantes, escoras, vigas e fechamentos complementares conforme definido no projeto.
Entretanto, executar as estacas antes do corte não significa que toda a escavação possa ser realizada de uma só vez. A segurança depende da sequência construtiva, da profundidade liberada em cada etapa e da instalação dos apoios previstos.
Este conteúdo aprofunda especificamente as cortinas de estacas. Para uma visão mais ampla sobre muros, gabiões, solo grampeado, cortinas atirantadas e paredes diafragma, consulte contenção de solo: tipos de muros, cortinas, tirantes e importância da sondagem.
Vídeo: como funciona uma cortina de estacas
Antes de avançar para as configurações geométricas e os métodos executivos, assista ao vídeo com uma visão geral sobre o funcionamento da cortina de estacas.
A cortina é executada com o terreno ainda íntegro. À medida que a escavação avança, as estacas já estão posicionadas para resistir aos empuxos. Quando necessário, tirantes, escoras ou elementos da própria estrutura são instalados progressivamente para controlar esforços e deslocamentos.
O vídeo resume o conteúdo. Logo abaixo, o artigo apresenta as diferenças entre cortinas espaçadas, tangentes e secantes, os métodos de execução e os principais critérios de segurança e dimensionamento.
Sumário
- O que é uma cortina de estacas
- Cortina espaçada, tangente e secante
- Infográfico: tipos geométricos de cortina de estacas
- Tipo de cortina e método de execução não são a mesma coisa
- Por que executar a contenção antes da escavação
- Sequência executiva e segurança
- Cortina com estacas escavadas
- Cortina com hélice contínua monitorada
- Cortina com estaca raiz
- Comparação entre os métodos executivos
- Cortina em balanço, atirantada ou escorada
- Água, drenagem e estanqueidade
- Controle de deslocamentos e proteção da vizinhança
- Como é dimensionada uma cortina de estacas
- Ficha de embutimento
- Diâmetro, armadura, rigidez e espaçamento
- Controle executivo e instrumentação
- Cortina provisória ou permanente
- Vantagens e limitações
- Como a APL Engenharia atua
- Perguntas frequentes
- Conclusão
1. O que é uma cortina de estacas?
Uma cortina de estacas é uma estrutura geotécnica formada por uma sequência de estacas instaladas próximas umas das outras para resistir ao empuxo do terreno e às ações provocadas pela escavação.
As estacas trabalham principalmente sob esforços horizontais, momentos fletores e esforços cortantes. Parte de seu comprimento permanece enterrada abaixo da cota final da escavação para mobilizar a resistência do terreno e contribuir para a estabilidade do sistema.
Dependendo da geometria e da profundidade, a cortina pode trabalhar:
- em balanço;
- apoiada por tirantes;
- apoiada por escoras internas;
- apoiada pelas lajes da estrutura;
- associada a vigas de travamento;
- como contenção provisória;
- como contenção permanente;
- como parte da estrutura definitiva do subsolo.
As cortinas de estacas podem ser aplicadas em:
- subsolos;
- obras em divisa;
- escavações urbanas;
- garagens subterrâneas;
- contenção de taludes;
- obras industriais;
- ampliações de edificações;
- contenções próximas a estruturas existentes;
- terrenos sem espaço para taludes;
- obras que exigem controle de deslocamentos.
2. Cortina espaçada, tangente e secante
A primeira classificação de uma cortina de estacas não está relacionada ao equipamento utilizado. Ela depende da posição geométrica das estacas em planta.
As três configurações principais são:
- cortina espaçada;
- cortina tangente ou justaposta;
- cortina secante.
Essa distinção deve ser compreendida antes da escolha entre estaca escavada, hélice contínua ou estaca raiz.
2.1 Cortina de estacas espaçadas
Na cortina espaçada, existe uma distância livre entre os fustes das estacas.
Vista em planta, cada estaca aparece como um círculo separado dos demais. Na elevação frontal, o solo pode ficar aparente entre os elementos conforme a escavação avança.
O espaço entre as estacas pode receber:
- concreto projetado;
- tela metálica;
- painéis pré-fabricados;
- pranchões;
- alvenaria técnica;
- geossintéticos;
- sistemas drenantes;
- outros fechamentos previstos no projeto.
A cortina espaçada pode ser considerada quando o solo apresenta capacidade de permanecer temporariamente entre os elementos e quando a presença de água é controlável.
O espaçamento precisa ser definido a partir de:
- resistência do solo entre as estacas;
- efeito de arqueamento;
- altura da escavação;
- diâmetro das estacas;
- rigidez dos elementos;
- presença de água;
- tipo de revestimento;
- sequência executiva;
- deslocamentos admissíveis;
- risco de carreamento de partículas.
A principal vantagem é a possibilidade de reduzir a quantidade de estacas e o consumo de concreto.
Como contraponto, a cortina espaçada oferece menor continuidade e geralmente exige tratamento da superfície entre os elementos.
2.2 Cortina tangente ou justaposta
Na cortina tangente, as estacas são posicionadas lado a lado, com seus diâmetros nominalmente em contato.
Vista em planta, os círculos que representam os fustes encostam uns nos outros, sem sobreposição intencional. Na elevação, a cortina apresenta uma superfície mais contínua do que a configuração espaçada.
Entre suas vantagens estão:
- menor exposição do solo;
- menor necessidade de fechamento entre estacas;
- maior continuidade geométrica;
- aplicação em divisas e subsolos;
- possibilidade de associação com tirantes ou escoras.
Entretanto, a cortina tangente não deve ser considerada automaticamente estanque.
Na execução real, podem ocorrer:
- desvios de locação;
- perda de verticalidade;
- variações no diâmetro;
- irregularidades do fuste;
- afastamentos entre estacas em profundidade.
Mesmo que as estacas estejam tangentes na superfície, pequenos desvios podem gerar aberturas na região inferior da cortina. Essas aberturas podem permitir infiltração, perda de solo ou carreamento de partículas.
2.3 Cortina de estacas secantes
Na cortina secante, as estacas se interceptam parcialmente.
Vista em planta, os círculos correspondentes aos fustes apresentam uma área de sobreposição. Essa interseção diferencia claramente a cortina secante da tangente.
Uma sequência típica pode envolver:
- execução das estacas primárias;
- ganho de resistência compatível com o método;
- execução das estacas secundárias;
- corte parcial das estacas primárias pelas secundárias;
- formação de uma parede contínua.
A cortina secante pode proporcionar:
- maior continuidade;
- maior rigidez;
- melhor controle da perda de solo;
- redução das aberturas;
- melhor controle de infiltrações;
- menor necessidade de fechamento posterior.
Como contraponto, exige:
- maior precisão de locação;
- controle de verticalidade;
- equipamentos compatíveis;
- sequência executiva rigorosa;
- controle da sobreposição;
- tolerâncias realistas;
- capacidade de perfurar parcialmente os elementos anteriores.
A sobreposição projetada precisa considerar os desvios possíveis ao longo da profundidade. Uma interseção aparentemente suficiente na superfície pode desaparecer na base se a verticalidade não for controlada.
Comparação das três configurações
| Configuração | Disposição em planta | Continuidade | Controle de água | Fechamento complementar |
|---|---|---|---|---|
| Espaçada | Fustes separados | Menor | Baixo | Geralmente necessário |
| Tangente | Fustes em contato | Intermediária | Limitado | Pode ser necessário |
| Secante | Fustes sobrepostos | Maior | Superior às anteriores | Menor necessidade |
A configuração mais contínua não é automaticamente a melhor para todas as obras. A decisão depende do terreno, da água, da profundidade, dos deslocamentos admissíveis e do custo global da solução.

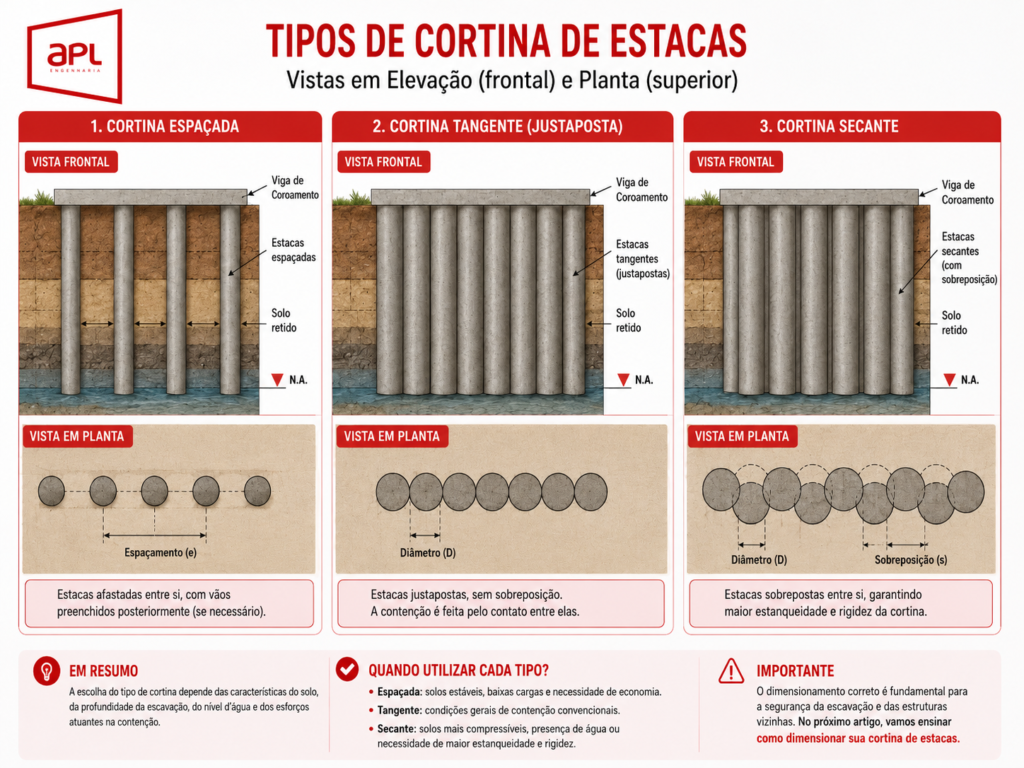

3. Infográfico: tipos geométricos de cortina de estacas
O infográfico abaixo apresenta as três configurações em elevação e em planta.
Na vista frontal, é possível comparar a continuidade aparente dos elementos. Na vista em planta, ficam evidentes:
- o espaçamento na cortina espaçada;
- o contato entre estacas na cortina tangente;
- a sobreposição na cortina secante.
Legenda do infográfico:
Comparação entre cortina de estacas espaçada, tangente e secante, com vistas frontal e em planta demonstrando o afastamento, o contato e a sobreposição entre os elementos.
4. Tipo de cortina e método de execução não são a mesma coisa
A configuração geométrica indica como as estacas ficam posicionadas.
O método executivo indica como cada estaca é construída.
Uma cortina pode, conforme projeto e capacidade dos equipamentos, utilizar:
- estacas escavadas;
- hélice contínua monitorada;
- estacas raiz;
- estacas pré-moldadas;
- perfis metálicos;
- outros elementos compatíveis com o sistema.
Isso significa que “cortina secante” não é um método de estaca. É uma disposição geométrica na qual os elementos se sobrepõem.
Da mesma forma, “hélice contínua” não define, sozinha, se a cortina será espaçada, tangente ou secante. Essa definição depende do equipamento, da ferramenta, da sequência, da precisão e das tolerâncias executivas.
Nem todo equipamento convencional consegue executar qualquer configuração.
Uma cortina secante, por exemplo, exige capacidade de interceptar os elementos anteriores com controle geométrico. Não basta posicionar estacas próximas e denominá-las secantes.
5. Por que executar a contenção antes da escavação?
A cortina de estacas é instalada com o terreno ainda presente.
Depois da execução dos elementos verticais e, quando prevista, da viga de coroamento, a escavação passa a revelar progressivamente a face interna da cortina.
Essa metodologia pode reduzir:
- exposição de cortes sem proteção;
- necessidade de taludes provisórios;
- ocupação de áreas externas ao perímetro;
- escavações largas para bases de muros;
- interferência com terrenos vizinhos;
- risco durante a construção de uma contenção convencional;
- perda de área útil.
Em obras em divisa, essa vantagem é particularmente relevante.
Um muro de concreto armado normalmente exige área para sua base, formas, escoramento, armaduras e concretagem. A cortina pode ser implantada próxima ao limite da propriedade, desde que o equipamento e as tolerâncias executivas sejam compatíveis.
A diferença central é:
No muro convencional, frequentemente é necessário escavar para depois construir a contenção. Na cortina de estacas, os elementos principais são executados primeiro e a escavação ocorre posteriormente.
Isso não elimina os riscos. Apenas permite que a retirada do solo seja realizada dentro de um sistema previamente planejado.
6. Sequência executiva e segurança
A segurança de uma cortina depende tanto do dimensionamento quanto da ordem de execução.
Uma sequência típica pode envolver:
- levantamento topográfico;
- locação da cortina;
- identificação de redes e interferências;
- preparação da plataforma;
- execução das estacas;
- instalação das armaduras;
- concretagem ou injeção;
- execução da viga de coroamento;
- escavação até a primeira cota liberada;
- instalação de tirantes ou escoras;
- ensaio e ativação dos apoios;
- nova etapa de escavação;
- repetição do processo;
- execução da estrutura definitiva;
- drenagem, fechamento e acabamento.
A profundidade de cada etapa precisa respeitar o projeto.
Uma cortina dimensionada para trabalhar com tirantes ou escoras não deve permanecer livre durante uma escavação maior do que a prevista para a fase provisória.
Escavar antes de instalar o apoio correspondente pode aumentar:
- momentos fletores;
- esforços cortantes;
- deslocamentos;
- recalques no entorno;
- solicitação da ficha;
- risco de instabilidade;
- deformação entre estacas;
- carregamento dos apoios seguintes.
Em cortinas espaçadas, o fechamento entre os elementos também precisa acompanhar a escavação quando houver risco de desprendimento ou instabilidade local.
A preparação da frente de serviço é tratada em detalhe no artigo como preparar a obra para execução de estacas: sondagem, acesso, locação, plataforma e concreto.
7. Cortina com estacas escavadas
As estacas escavadas e tubulões são soluções versáteis para execução de cortinas, especialmente nas configurações espaçadas e tangentes.
O método normalmente envolve:
- locação da estaca;
- posicionamento do equipamento;
- perfuração;
- conferência da profundidade;
- instalação da armadura;
- concretagem;
- controle do volume executado.
Entre suas vantagens estão:
- variedade de diâmetros;
- equipamentos de diferentes portes;
- adaptação a diversas geometrias;
- aplicação próxima a divisas;
- compatibilidade com vigas de coroamento;
- associação com tirantes e escoras;
- custo competitivo em condições favoráveis.
Os principais pontos de atenção são:
- estabilidade do furo;
- presença de água;
- desmoronamento das paredes;
- limpeza da perfuração;
- verticalidade;
- posicionamento da armadura;
- concretagem;
- interferência entre estacas próximas;
- tolerância de locação.
Em cortinas tangentes, pequenos desvios podem gerar aberturas importantes. Em cortinas espaçadas, o comportamento do solo entre as estacas precisa ser verificado.
8. Cortina com hélice contínua monitorada
A hélice contínua monitorada pode oferecer elevada produtividade em cortinas com grande quantidade de elementos.
O método utiliza um trado helicoidal contínuo. Após atingir a profundidade prevista, o concreto é bombeado pela haste central durante a retirada controlada do trado. A armadura é introduzida no concreto ainda fresco.
Entre suas vantagens estão:
- produtividade elevada;
- menor vibração do que sistemas cravados;
- concretagem durante a retirada do trado;
- ausência de furo aberto após a perfuração;
- registro dos parâmetros executivos;
- controle de profundidade;
- controle de pressão e volume.
Em cortinas, devem ser observados:
- posicionamento;
- verticalidade;
- continuidade do concreto;
- pressão de concretagem;
- velocidade de extração;
- consumo real;
- rigidez da armadura;
- comprimento da gaiola;
- capacidade de inserção;
- plataforma de trabalho;
- distância da divisa.
O uso de hélice contínua em cortinas secantes exige tecnologia específica. Uma perfuratriz convencional de hélice não deve ser presumida apta a cortar elementos anteriores com a precisão necessária.
9. Cortina com estaca raiz
A estaca raiz é especialmente relevante quando a obra apresenta restrições de acesso, presença de materiais resistentes ou necessidade de trabalhar próxima a estruturas existentes.
O método envolve perfuração, instalação da armadura e preenchimento ou injeção com argamassa ou calda compatível com o projeto.
Pode ser utilizada em:
- acessos restritos;
- ambientes internos;
- reforço de contenções;
- proximidade com edificações existentes;
- presença de matacões;
- perfuração em rocha;
- locais com limitação de altura;
- obras com baixa tolerância a vibrações;
- complementação de contenções existentes.
Entre suas vantagens estão:
- equipamentos compactos;
- possibilidade de avançar em materiais resistentes;
- elevada taxa de armadura;
- possibilidade de embutimento em rocha;
- adaptação a locais confinados;
- baixa vibração.
Como limitações, pode apresentar:
- menor produtividade;
- maior custo unitário;
- maior quantidade de elementos em razão do menor diâmetro;
- necessidade de controle especializado;
- maior sensibilidade ao processo de perfuração e injeção.
A APL já utilizou estacas escavadas, hélice contínua e estaca raiz em obras de contenção. A escolha entre os métodos depende do terreno, do acesso, da profundidade, da precisão e da rigidez necessária.
Uma comparação mais ampla está disponível em estaca hélice contínua, escavada ou raiz: como escolher o tipo de estaca para a obra.
10. Comparação entre os métodos executivos
| Método | Principal vantagem | Limitação recorrente | Aplicações frequentes |
|---|---|---|---|
| Estaca escavada | Versatilidade e variedade de diâmetros | Estabilidade do furo e presença de água | Divisas, subsolos e cortinas urbanas |
| Hélice contínua | Produtividade e monitoramento | Plataforma, concreto contínuo e inserção da armadura | Grandes extensões de cortina |
| Estaca raiz | Acesso restrito e avanço em materiais resistentes | Menor produtividade e maior custo unitário | Rocha, reforços e obras existentes |
A escolha não deve considerar apenas o preço por metro.
Também precisam ser comparados:
- prazo;
- mobilização;
- precisão;
- diâmetro;
- rigidez;
- consumo de concreto;
- armadura;
- acesso;
- nível d’água;
- interferências;
- controle executivo;
- necessidade de apoios.
11. Cortina em balanço, atirantada ou escorada
A configuração geométrica das estacas não define sozinha o sistema resistente.
A cortina também pode ser classificada de acordo com seus apoios.
Cortina em balanço
Trabalha sem apoios intermediários.
Sua estabilidade depende principalmente:
- da rigidez das estacas;
- da ficha de embutimento;
- da resistência do solo;
- da profundidade da escavação.
É mais adequada a escavações menos profundas ou condições em que momentos e deslocamentos permaneçam controlados.
Cortina atirantada
Utiliza tirantes ancorados no terreno.
Os tirantes reduzem momentos e deslocamentos, mas exigem:
- espaço para ancoragem;
- trecho livre;
- trecho ancorado;
- terreno competente;
- perfuração e injeção;
- ensaios;
- protensão;
- proteção contra corrosão;
- análise de interferências e divisas.
Cortina escorada
Utiliza escoras internas.
Pode ser aplicada quando não há possibilidade de instalar tirantes fora do terreno. Como contraponto, as escoras interferem na circulação de equipamentos e na execução da estrutura interna.
Cortina integrada à estrutura
Lajes e vigas do próprio edifício podem funcionar como apoios da contenção.
Nesse caso, escavação, contenção, estrutura e cronograma precisam ser rigorosamente compatibilizados.
12. Água, drenagem e estanqueidade
A água pode alterar de forma significativa o comportamento da cortina.
Entre os efeitos possíveis estão:
- aumento das pressões;
- redução das tensões efetivas;
- perda de resistência do solo;
- infiltração entre estacas;
- carreamento de partículas;
- erosão interna;
- instabilidade do fundo;
- levantamento hidráulico;
- recalque no entorno;
- entrada de água no subsolo.
Cada configuração apresenta limitações diferentes.
Cortina espaçada
Permite passagem de água e exige fechamento e drenagem compatíveis.
Cortina tangente
Reduz as aberturas, mas não garante estanqueidade devido às tolerâncias executivas.
Cortina secante
Pode oferecer melhor controle, mas depende da sobreposição realmente obtida em profundidade.
Podem ser necessários:
- drenos;
- geocompostos;
- canaletas;
- bombeamento;
- rebaixamento do nível d’água;
- impermeabilização;
- injeções;
- vedação localizada;
- sistemas permanentes de drenagem.
A condição do subsolo deve ser reconhecida previamente por sondagem SPT e, quando necessário, por investigações complementares.
O papel da investigação é aprofundado em o que a sondagem do solo revela antes de construir: camadas, água, resistência e riscos da fundação.
13. Controle de deslocamentos e proteção da vizinhança
Em obras urbanas, não basta verificar se a cortina não romperá.
Ela também precisa apresentar deslocamentos compatíveis com:
- edificações vizinhas;
- fundações próximas;
- redes enterradas;
- pavimentos;
- muros;
- calçadas;
- tubulações;
- estruturas sensíveis.
Movimentos relativamente pequenos da cortina podem produzir:
- recalque do terreno;
- trincas;
- deformação de pisos;
- abertura de juntas;
- danos em redes;
- perda de apoio de fundações superficiais.
O projeto precisa verificar dois grupos de condições.
Estado limite último
Relacionado a:
- ruptura;
- resistência das estacas;
- falha de tirantes;
- falha de escoras;
- instabilidade global;
- insuficiência da ficha;
- ruptura do fundo.
Estado limite de serviço
Relacionado a:
- deslocamentos;
- deformações;
- fissuração;
- recalques;
- efeitos sobre a vizinhança.
Uma cortina pode estar segura contra ruptura e ainda assim apresentar deslocamentos incompatíveis com as construções próximas.
14. Como é dimensionada uma cortina de estacas?
O dimensionamento começa pela elaboração de um modelo geotécnico.
Esse modelo reúne:
- camadas do terreno;
- peso específico;
- ângulo de atrito;
- coesão;
- resistência não drenada;
- deformabilidade;
- nível d’água;
- sobrecargas;
- fundações vizinhas;
- condições drenadas ou não drenadas;
- parâmetros de interface;
- sequência de escavação.
A partir dessas informações, o projeto precisa avaliar:
- empuxo ativo;
- empuxo passivo;
- empuxo em repouso;
- pressão da água;
- sobrecargas;
- momento fletor;
- esforço cortante;
- deslocamento;
- profundidade de embutimento;
- resistência das estacas;
- capacidade dos tirantes;
- capacidade das escoras;
- estabilidade global;
- estabilidade do fundo;
- fluxo de água;
- comportamento provisório e definitivo.
Dependendo da complexidade, podem ser empregados:
- métodos simplificados;
- equilíbrio limite;
- modelos de viga sobre apoios elásticos;
- métodos de reação do solo;
- análises numéricas de interação solo-estrutura.
Este artigo apresenta a lógica do dimensionamento. O próximo conteúdo da série desenvolverá os cálculos, as correlações dos parâmetros e os critérios para diâmetro, espaçamento e ficha.
15. Ficha de embutimento
As estacas precisam avançar abaixo da cota final da escavação.
Esse comprimento enterrado é denominado, na prática, ficha de embutimento.
A ficha permite mobilizar a reação do solo e contribuir para:
- equilíbrio horizontal;
- estabilidade da cortina;
- limitação dos deslocamentos;
- redução dos momentos;
- mobilização de empuxo passivo.
Seu comprimento depende de:
- altura contida;
- parâmetros do terreno;
- água;
- sobrecargas;
- rigidez da estaca;
- espaçamento;
- existência de tirantes;
- existência de escoras;
- deslocamentos admissíveis;
- estabilidade do fundo.
Uma ficha insuficiente pode comprometer a segurança. Uma ficha excessiva pode aumentar o custo sem proporcionar ganho proporcional.
Não existe uma proporção fixa válida para todas as cortinas.
16. Diâmetro, armadura, rigidez e espaçamento
Nas cortinas, as estacas trabalham predominantemente sob flexão e ações horizontais.
Por isso, o projeto deve compatibilizar:
- diâmetro;
- resistência do concreto;
- armadura longitudinal;
- armadura transversal;
- cobrimento;
- rigidez à flexão;
- fissuração;
- esforços cortantes;
- durabilidade;
- método executivo;
- possibilidade de instalar a gaiola.
O aumento do diâmetro pode elevar a rigidez, mas não é a única forma de controlar os deslocamentos.
Também podem ser adotados:
- menor espaçamento;
- maior ficha;
- tirantes;
- escoras;
- mais níveis de apoio;
- alteração da sequência;
- integração com a estrutura definitiva.
A armadura precisa acompanhar o envelope de esforços ao longo da profundidade. Esse tema é aprofundado no artigo armadura de estacas: dimensionamento em compressão, flexo-compressão e definição da profundidade armada.
Espaçamento nas cortinas espaçadas
Deve considerar:
- estabilidade do solo entre os elementos;
- efeito de arqueamento;
- fechamento complementar;
- deformação do revestimento;
- entrada de água.
Espaçamento nas cortinas tangentes
É nominalmente relacionado ao diâmetro, mas deve considerar:
- tolerância de locação;
- verticalidade;
- diâmetro real;
- possíveis aberturas em profundidade.
Espaçamento nas cortinas secantes
Precisa assegurar a sobreposição prevista mesmo diante das tolerâncias.
Devem ser verificados:
- diâmetro;
- distância entre eixos;
- sobreposição;
- capacidade de corte;
- sequência de execução;
- desvio de verticalidade.
17. Controle executivo e instrumentação
Uma cortina bem dimensionada pode apresentar desempenho inadequado quando a geometria executada se distancia do projeto.
O controle deve abranger:
- locação topográfica;
- alinhamento;
- diâmetro;
- profundidade;
- verticalidade;
- armadura;
- cobrimento;
- concretagem;
- pressão;
- volume;
- consumo de concreto;
- integridade;
- espaçamento;
- sobreposição;
- registros do equipamento;
- nível d’água;
- ocorrências de campo.
Durante a escavação, a face exposta deve ser inspecionada para identificar:
- falhas de concretagem;
- aberturas;
- infiltrações;
- carreamento;
- fissuras;
- desalinhamentos;
- regiões que exigem tratamento.
Em obras sensíveis, também podem ser utilizados:
- marcos topográficos;
- pinos de recalque;
- prismas;
- inclinômetros;
- piezômetros;
- células de carga;
- leituras dos tirantes;
- medidores de fissuras.
A instrumentação permite comparar o comportamento real com os limites definidos no projeto.
18. Cortina provisória ou permanente
A cortina pode ser utilizada apenas durante a construção ou permanecer como parte da obra definitiva.
Cortina provisória
Precisa atender:
- fases de escavação;
- sobrecargas temporárias;
- movimentação de equipamentos;
- nível d’água durante a obra;
- tirantes ou escoras provisórias;
- prazo da construção.
Cortina permanente
Também precisa considerar:
- vida útil;
- durabilidade;
- cobrimento;
- corrosão;
- fissuração;
- drenagem permanente;
- impermeabilização;
- manutenção;
- ligação com lajes e vigas;
- ações definitivas.
Quando a cortina passa a funcionar como parede de subsolo, projeto estrutural, impermeabilização e acabamento precisam ser compatibilizados desde o início.
19. Vantagens e limitações
Principais vantagens
- execução antes da escavação;
- redução da exposição do corte;
- aplicação próxima a divisas;
- melhor aproveitamento da área;
- possibilidade de escavação por etapas;
- associação com tirantes ou escoras;
- aplicação em subsolos;
- diferentes métodos executivos;
- possibilidade de uso provisório ou permanente;
- menor vibração em métodos moldados no local;
- possibilidade de instrumentação.
Principais limitações
A cortina pode não ser a melhor solução quando:
- existe espaço para um talude estável;
- o desnível é pequeno;
- um muro convencional é mais econômico;
- o equipamento não acessa o local;
- há interferências subterrâneas;
- é necessária elevada estanqueidade;
- os deslocamentos admissíveis são extremamente baixos;
- os tirantes não podem ultrapassar a divisa;
- as escoras inviabilizam a logística;
- outro sistema apresenta melhor custo global.
A comparação deve considerar contenção, escavação, drenagem, apoios, estrutura definitiva, prazo e riscos.
20. Como a APL Engenharia atua
A APL Engenharia atua com projetos de contenções, investigação geotécnica e execução de fundações profundas.
Em obras de cortina de estacas, a empresa já utilizou:
- estacas escavadas;
- hélice contínua monitorada;
- estacas raiz.
A definição do método considera:
- sondagem;
- perfil geotécnico;
- nível d’água;
- configuração da cortina;
- altura da escavação;
- acesso;
- divisas;
- plataforma;
- produtividade;
- precisão;
- armaduras;
- concreto;
- tirantes ou escoras;
- condição provisória ou permanente.
Quando aplicável a obras localizadas no município, a APL também atua com concreto usinado em Montes Claros, permitindo compatibilizar programação, volume e condições de concretagem com a execução das estacas e elementos estruturais.
A integração entre investigação, projeto e execução é essencial. A solução precisa ser compatível com o equipamento disponível, as tolerâncias de campo, a sequência de escavação e as condições reais do terreno.
Para avaliação da obra, investigação geotécnica, projeto de contenção ou execução de cortina de estacas, fale com a equipe técnica da APL Engenharia pelo WhatsApp.
21. Perguntas frequentes
Cortina de estacas e cortina secante são a mesma coisa?
Não. Cortina de estacas é o sistema geral. A cortina secante é uma configuração específica na qual os fustes se sobrepõem.
Qual é a diferença entre cortina tangente e secante?
Na cortina tangente, os fustes nominalmente encostam, mas não se sobrepõem. Na secante, existe interseção parcial entre as estacas.
A cortina tangente impede a passagem de água?
Não necessariamente. Desvios de locação, verticalidade e irregularidades podem formar aberturas. A estanqueidade precisa ser tratada no projeto.
A escavação pode começar logo após a execução das estacas?
Somente depois das liberações previstas, da resistência necessária dos materiais e da execução dos elementos complementares. A escavação deve seguir as etapas do projeto.
Hélice contínua pode ser usada em cortina de estacas?
Pode, desde que equipamento, ferramenta, precisão, armadura e sequência sejam compatíveis com a configuração projetada.
Estaca raiz pode ser usada em contenções?
Sim. É especialmente útil em acessos restritos, presença de rocha, reforços e obras próximas a estruturas existentes.
Toda cortina precisa de tirantes?
Não. A cortina pode trabalhar em balanço, com tirantes, com escoras ou integrada à estrutura. A definição depende do cálculo.
Como é definido o espaçamento?
Por meio da análise do solo, configuração da cortina, diâmetro, rigidez, água, fechamento, esforços e tolerâncias executivas. Não existe espaçamento padrão universal.
Conclusão

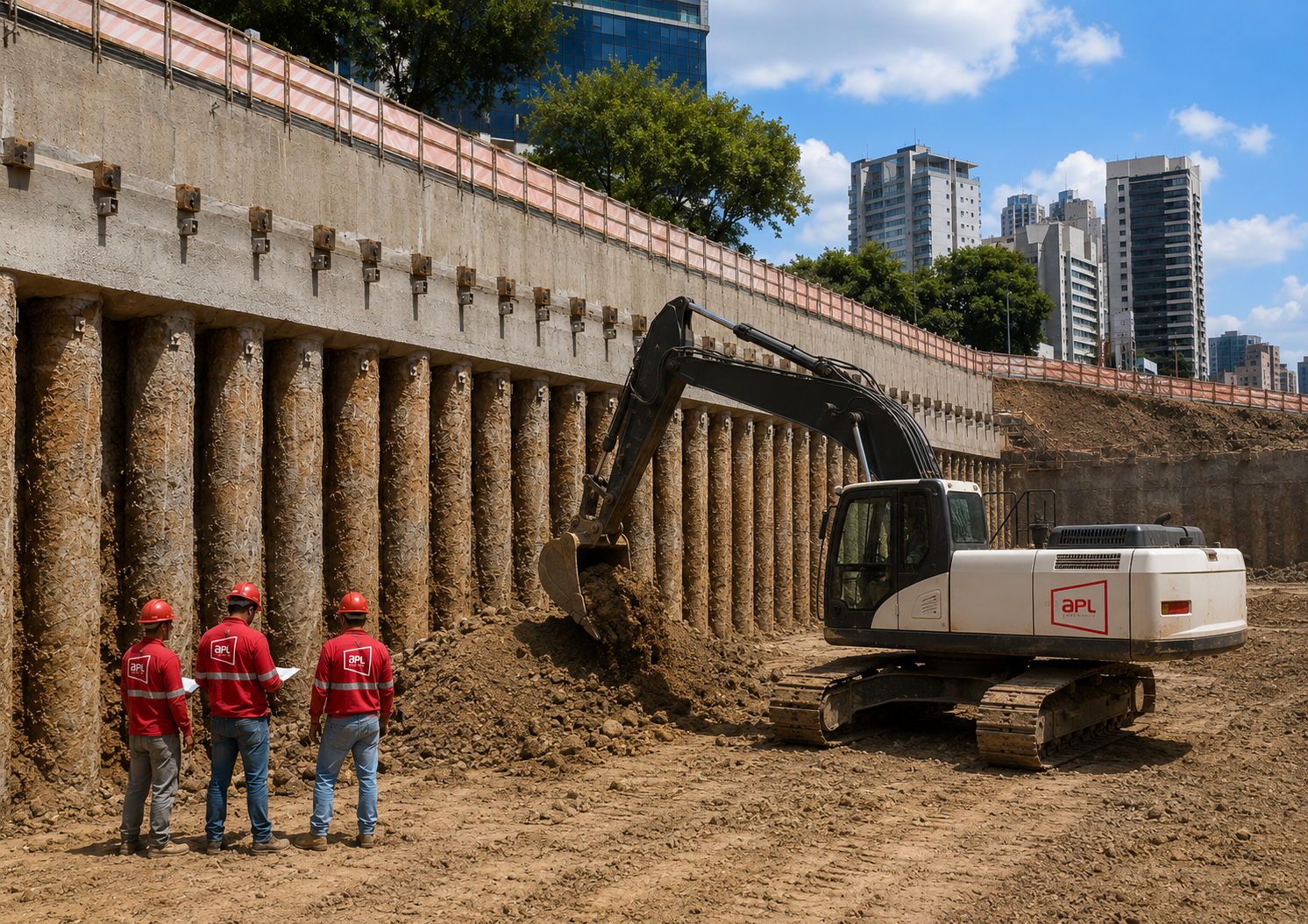

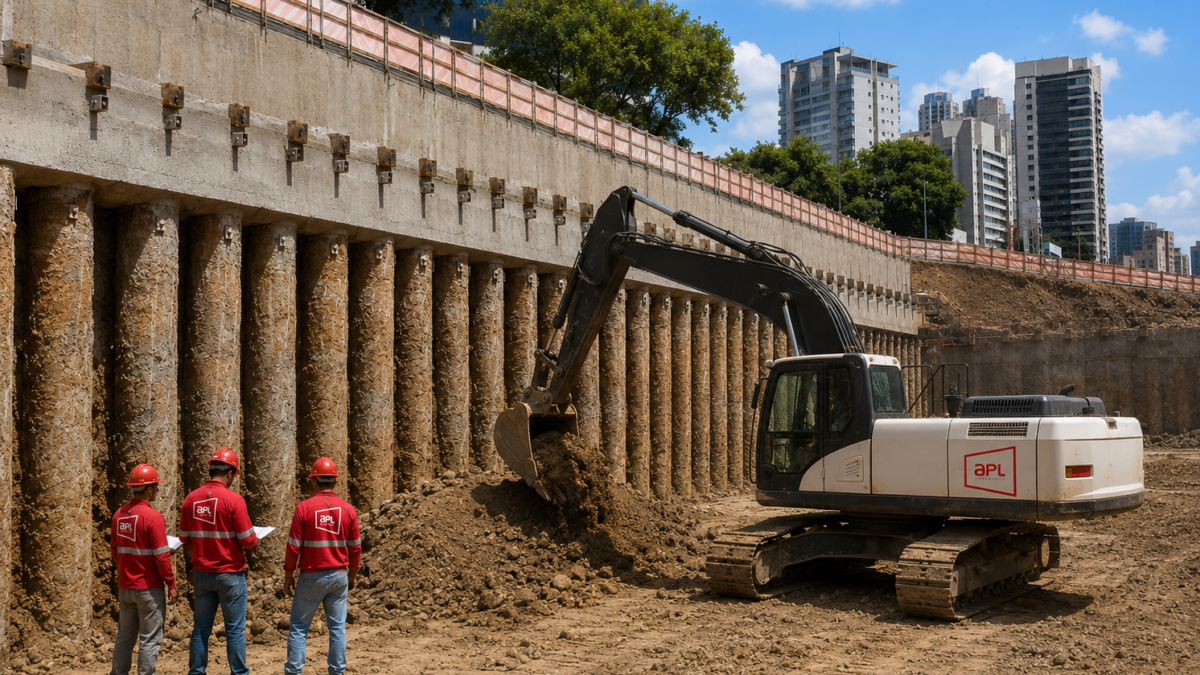

A cortina de estacas permite executar os principais elementos verticais da contenção antes da escavação. Essa característica reduz a exposição do terreno e permite que o corte avance com uma estrutura previamente instalada.
As cortinas podem ser espaçadas, tangentes ou secantes:
- na espaçada, existe um vão entre os fustes;
- na tangente, as estacas nominalmente encostam;
- na secante, ocorre sobreposição parcial.
Essa classificação geométrica não deve ser confundida com o método executivo. A cortina pode utilizar estacas escavadas, hélice contínua, estaca raiz ou outros elementos compatíveis com o projeto.
Sua segurança depende da integração entre:
- sondagem;
- projeto geotécnico;
- configuração geométrica;
- método executivo;
- rigidez;
- espaçamento;
- ficha de embutimento;
- armadura;
- tirantes ou escoras;
- água;
- sequência de escavação;
- controle dos deslocamentos;
- instrumentação.
No próximo artigo da série, serão apresentados os fundamentos para dimensionar uma cortina de estacas: definição dos parâmetros geotécnicos, cálculo dos empuxos, correlações com NSPT, ficha de embutimento, diâmetro, espaçamento, armaduras, tirantes, escoras e deslocamentos.
