Terreno nivelado não significa solo confiável.
Em muitos terrenos, a superfície parece pronta para receber a obra. O lote está plano, o acesso está resolvido, o platô foi formado e visualmente o terreno aparenta boa condição de apoio.
Mas existe uma pergunta que precisa vir antes da fundação:
esse solo é natural ou é aterro?
Essa diferença muda tudo.
Um aterro pode ter sido executado de forma controlada, em camadas, com compactação adequada e controle tecnológico. Mas também pode ter sido lançado sem critério, com solo heterogêneo, entulho, matéria orgânica, vazios, materiais soltos e camadas de baixa resistência.

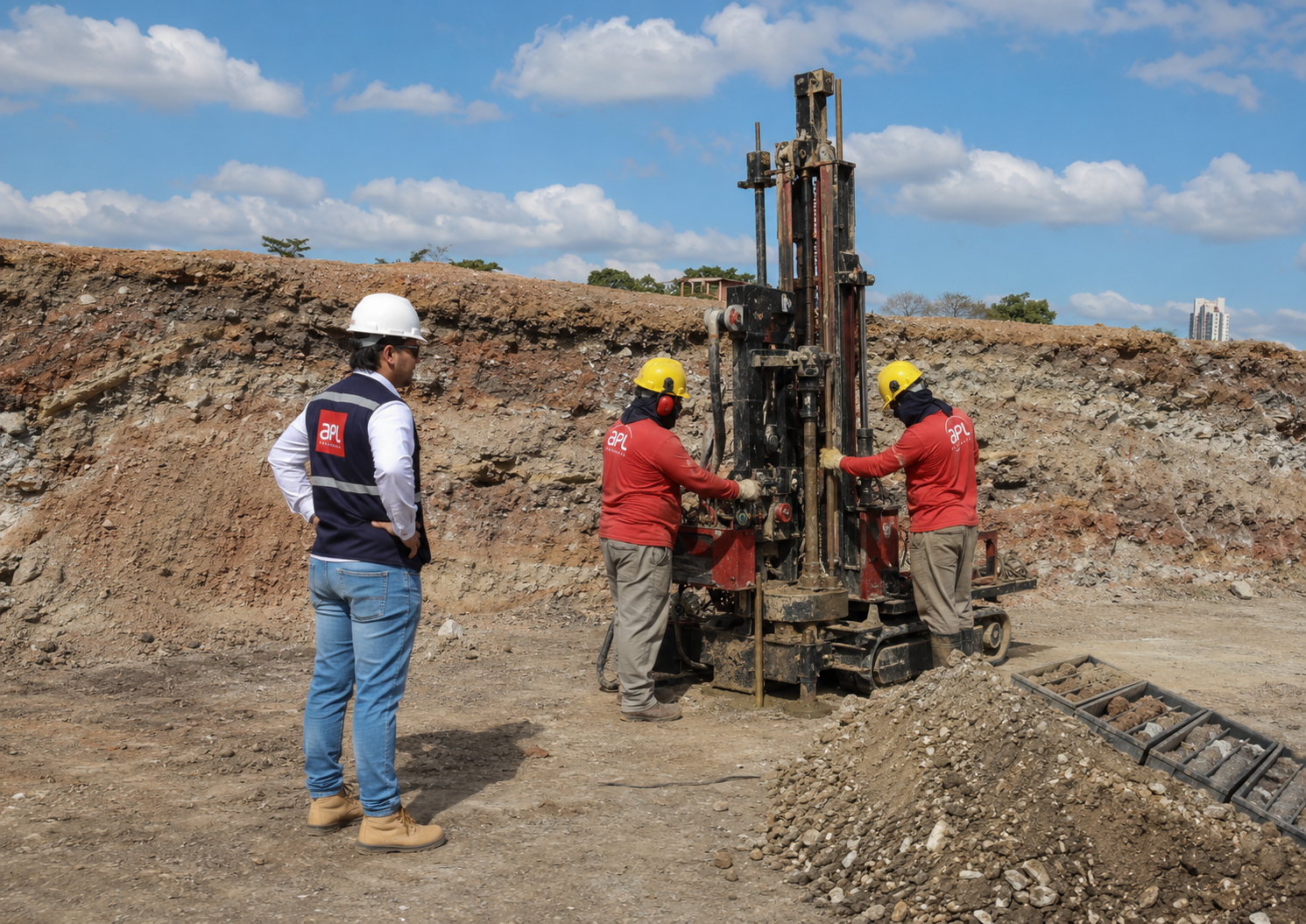

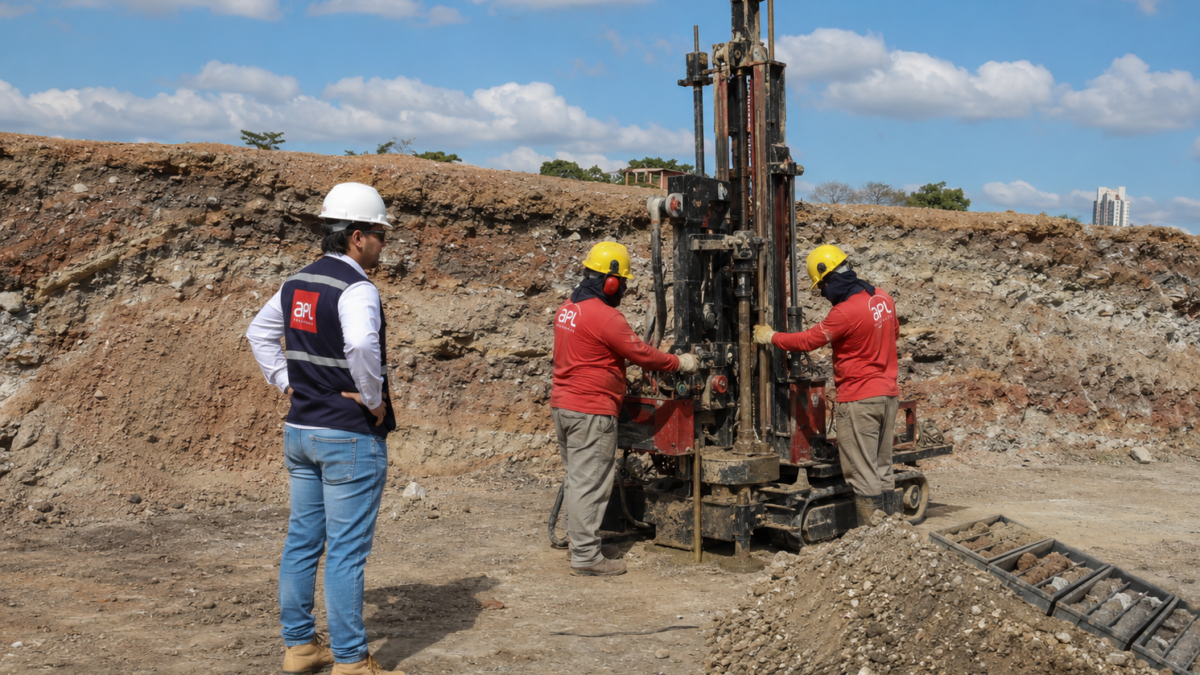

Por isso, a sondagem geotécnica é decisiva para identificar riscos antes da obra. A sondagem não serve apenas para medir resistência do solo. Ela ajuda a interpretar se o terreno foi aterrado, se há materiais inadequados, se existe variação entre camadas e se a fundação pode trabalhar com segurança naquele perfil.
👉 Assista ao resumo técnico deste conteúdo em vídeo:
Este artigo explica como a sondagem em aterro ajuda a identificar riscos para fundações, por que o SPT pode não contar toda a história em terrenos aterrados, como diferenciar aterro controlado de aterro lançado, quais sinais aparecem no boletim de sondagem e quando pode ser necessário revisar o tipo de fundação.
O que é um aterro em geotecnia
Em geotecnia, aterro é uma camada de material colocada artificialmente sobre o terreno natural. Ele pode ter diferentes finalidades: nivelar o lote, elevar a cota da obra, formar um platô, substituir solo inadequado, regularizar áreas de corte e aterro ou permitir implantação em terrenos com desnível.
O problema não é a existência do aterro em si.
O problema é a qualidade e o controle desse aterro.
Um aterro bem executado pode apresentar comportamento previsível. Para isso, ele deve ser composto por material adequado, lançado em camadas, compactado na umidade correta, controlado por ensaios e documentado tecnicamente.
Já um aterro desconhecido pode ser um risco para fundações. Ele pode conter solo misturado, entulho, resíduos de obra, raízes, matéria orgânica, vazios e camadas mal compactadas.
A fundação não trabalha sobre a aparência do terreno. Ela trabalha sobre o comportamento real das camadas do subsolo.
Aterro controlado e aterro lançado: diferença essencial
A primeira distinção técnica é entre aterro controlado e aterro lançado.
O aterro controlado é executado com critério. O material é selecionado, espalhado em camadas, compactado com equipamento adequado e verificado por controle tecnológico.
O aterro lançado, por outro lado, é colocado sem controle suficiente. Pode ser simplesmente despejado e espalhado, sem compactação adequada, sem controle de umidade e sem avaliação do material utilizado.
Essa diferença é decisiva para fundações.
| Tipo de aterro | Características principais | Risco geotécnico | Impacto na fundação |
|---|---|---|---|
| Aterro controlado | Material selecionado, compactação em camadas, controle de umidade e ensaios | Menor, quando bem executado e documentado | Pode permitir soluções de fundação mais previsíveis, dependendo do projeto |
| Aterro compactado sem documentação | Pode ter sido compactado, mas sem registros suficientes | Médio | Exige investigação e cautela na adoção de parâmetros |
| Aterro lançado | Material apenas despejado ou espalhado, sem controle efetivo | Alto | Pode gerar recalques, vazios, baixa resistência e heterogeneidade |
| Aterro com entulho ou resíduos | Mistura de solo, restos de obra, materiais orgânicos ou blocos | Muito alto | Pode inviabilizar fundação rasa e exigir remoção, substituição ou fundação profunda |
| Aterro sobre solo mole | Camada artificial sobre material compressível | Alto a muito alto | Pode gerar recalques por acomodação do aterro e adensamento do solo de base |
O erro de projeto acontece quando todos esses cenários são tratados como se fossem iguais.
Não são.
Como o aterro aparece na sondagem
A sondagem SPT pode indicar sinais importantes de aterro, mesmo que o boletim não resolva sozinho todas as incertezas.
Alguns indícios comuns são:
- presença de materiais heterogêneos;
- mudança brusca de cor ou textura;
- fragmentos de tijolo, concreto, cerâmica ou entulho;
- raízes ou matéria orgânica;
- baixa resistência nos primeiros metros;
- resistência muito variável entre golpes consecutivos;
- camadas sem continuidade entre furos próximos;
- transição abrupta entre material solto e solo natural;
- recuperação de material incompatível com o perfil geológico local;
- diferença entre a topografia natural esperada e a cota atual do terreno.
A sondagem SPT permite identificar o perfil do subsolo e registrar a resistência à penetração por profundidade. Mas, em aterros heterogêneos, a interpretação precisa ser cuidadosa.
O SPT pode atravessar uma camada com entulho, blocos ou materiais rígidos localizados e gerar uma leitura enganosa de resistência. Também pode encontrar zonas muito fofas ou vazios localizados que não representam toda a área.
Por isso, em terrenos aterrados, a quantidade e a distribuição dos furos são fundamentais.
Por que o SPT pode esconder o maior risco do aterro
O SPT mede uma resistência pontual ao longo de um furo específico. Essa informação é valiosa, mas precisa ser interpretada no contexto geológico e executivo do terreno.
Em aterros, o maior risco costuma ser a heterogeneidade.
Um ponto pode apresentar resistência razoável. Outro, poucos metros ao lado, pode ter entulho, material orgânico, vazios ou solo solto. Isso significa que a fundação pode encontrar apoios muito diferentes dentro da mesma obra.
Essa variação é perigosa principalmente para fundações rasas, como sapatas, blocos, vigas baldrame e radier.
A estrutura não sofre apenas quando o solo rompe. Ela também sofre quando uma parte recalca mais do que outra.
Esse é o recalque diferencial.
A APL já tratou do tema no artigo sobre recalque em fundações e estimativa com SPT, explicando por que a deformabilidade do solo pode ser tão importante quanto a capacidade de carga.
Fórmula básica: recalque diferencial
Uma forma simples de entender o risco é observar o recalque diferencial:
Δs = s₁ − s₂
Onde:
Δs = recalque diferencial entre dois pontos da fundação;
s1 = recalque em um ponto da estrutura;
s2 = recalque em outro ponto da estrutura.
Se uma sapata apoia sobre solo natural mais competente e outra apoia sobre aterro fofo ou mal compactado, os recalques podem ser diferentes.
O problema estrutural não está apenas no valor absoluto do recalque, mas na diferença de deslocamento entre apoios.
Essa diferença pode gerar:
- fissuras em alvenarias;
- trincas em revestimentos;
- deformações em pisos;
- abertura de juntas;
- desalinhamento de esquadrias;
- redistribuição de esforços;
- patologias em vigas e elementos estruturais.
Em termos práticos: dois apoios que recalcam de forma diferente criam distorção na estrutura.
Por isso, aterros heterogêneos são tão críticos. Eles aumentam a possibilidade de comportamento desigual sob a mesma edificação.
Aterro não compactado e recalque por acomodação
Um aterro lançado sem compactação adequada pode continuar se acomodando depois da construção.
Esse recalque pode ocorrer por:
- rearranjo das partículas;
- fechamento de vazios;
- decomposição de matéria orgânica;
- esmagamento de materiais frágeis;
- variação de umidade;
- adensamento do solo abaixo do aterro;
- carregamento da própria obra.
Em muitos casos, a obra só percebe o problema depois: piso que afunda, calçada que trinca, muro que inclina, fundação que recalca ou alvenaria que fissura.
O aterro pode parecer firme na superfície e ainda assim ter comportamento ruim em profundidade.
É por isso que inspeção visual não substitui investigação.
NSPT alto superficial pode enganar
Um erro comum é interpretar um valor de NSPT mais alto nos primeiros metros como garantia de segurança.
Em aterros, essa leitura pode ser enganosa.
Um NSPT alto superficial pode ocorrer por presença de pedregulhos, entulho, fragmentos de concreto, solo seco compactado localmente ou material rígido isolado. Mas isso não significa, necessariamente, que a camada seja homogênea, contínua e adequada para fundação.
O contrário também pode ocorrer: uma camada superficial aparentemente fraca pode estar sobre solo natural competente em pequena profundidade, permitindo solução de fundação profunda ou substituição controlada.
Por isso, o boletim deve ser analisado em conjunto:
- valores de NSPT;
- descrição tátil-visual do material;
- presença de entulho;
- variação entre furos;
- nível d’água;
- espessura do aterro;
- continuidade das camadas;
- histórico do terreno;
- topografia original;
- uso anterior da área.
A pergunta correta não é apenas:
“Qual foi o NSPT?”
A pergunta correta é:
“Esse NSPT representa uma camada natural contínua ou um aterro heterogêneo?”
Fundação rasa em terreno aterrado: quando fica arriscado
Fundações rasas podem ser viáveis em terrenos aterrados quando o aterro é controlado, tem espessura compatível, foi bem compactado e apresenta comportamento uniforme.
Mas fundações rasas se tornam arriscadas quando:
- o aterro é espesso;
- não há controle de compactação;
- há entulho ou material orgânico;
- o perfil é muito heterogêneo;
- há baixa resistência em profundidade;
- existe solo mole sob o aterro;
- há variação significativa entre furos;
- o terreno tem histórico desconhecido;
- há recalques diferenciais prováveis;
- a obra é sensível a deformações.
Nesses casos, apoiar sapatas ou radier diretamente sobre aterro desconhecido pode ser uma decisão de alto risco.
O artigo da APL sobre fundação radier pode ser atualizado justamente com esse raciocínio: radier não é solução automática para terreno aparentemente nivelado. A decisão depende do comportamento do solo.
Quando remover ou substituir o aterro
Em algumas situações, a melhor solução é remover o material inadequado e substituí-lo por aterro controlado.
Isso pode ser viável quando:
- o aterro inadequado é raso;
- a área é acessível;
- o volume de substituição é economicamente compatível;
- o solo natural abaixo é adequado;
- o projeto permite escavação e recomposição;
- há controle tecnológico da nova camada.
A substituição deve ser feita com material adequado, compactado em camadas e com controle de umidade e densidade.
O risco é remover pouco, compactar mal ou substituir um aterro ruim por outro aterro sem controle.
Substituição de solo não é apenas movimentação de terra. É tratamento geotécnico.
Quando considerar fundação profunda
Quando o aterro é espesso, heterogêneo, compressível ou está sobre solo mole, pode ser necessário transferir as cargas para camadas mais competentes em profundidade.
Nesses casos, o projeto de fundações pode avaliar soluções como estacas, conforme o perfil geotécnico, as cargas da estrutura e a viabilidade executiva.
A fundação profunda pode ser indicada quando:
- o aterro não oferece suporte confiável;
- há recalque diferencial provável;
- o solo natural competente está em profundidade;
- a remoção do aterro é inviável;
- a estrutura é sensível a deformações;
- as cargas são elevadas;
- há grande variabilidade lateral;
- o aterro contém entulho ou vazios.
A decisão não deve ser tomada apenas por custo inicial. A fundação mais barata no orçamento pode ser a mais cara quando gera patologia.
Quantidade de furos: por que aterro exige resolução maior
Em terrenos naturais relativamente homogêneos, a interpolação entre furos já exige cautela. Em aterros, exige ainda mais.
Isso ocorre porque o aterro pode variar muito em pequenas distâncias.
Um furo pode encontrar material argiloso compactado. Outro pode encontrar entulho. Outro pode encontrar solo fofo. Outro pode alcançar solo natural mais rapidamente.
Quanto maior a heterogeneidade, maior a necessidade de resolução da investigação.
A APL já discutiu a importância da quantidade de furos no artigo sobre NBR 8036 e quantidade de furos de sondagem.
Em terreno aterrado, poucos furos podem deixar zonas críticas sem investigação. E zona crítica não investigada vira risco de fundação.
Quando solicitar investigação complementar
A sondagem à percussão é uma ferramenta central, mas pode não ser suficiente em todos os aterros.
Investigações complementares podem ser necessárias quando:
- há suspeita de vazios;
- há entulho ou blocos;
- o aterro é muito heterogêneo;
- há transição para rocha ou matacões;
- há solo mole sob o aterro;
- há necessidade de avaliar compactação;
- há histórico industrial ou contaminação;
- há recalques existentes;
- a obra tem grande responsabilidade técnica.
Dependendo do caso, podem ser considerados:
- novos furos de SPT;
- sondagem mista;
- sondagem rotativa;
- ensaio de placa;
- ensaios de compactação;
- coleta de amostras;
- inspeções geotécnicas;
- investigação geofísica, quando aplicável.
A sondagem mista e rotativa é especialmente relevante quando o perfil apresenta material impenetrável, matacões, rocha alterada ou dúvida sobre continuidade do horizonte resistente.
Aterro com entulho: o risco escondido
Aterro com entulho é um dos cenários mais críticos.
Fragmentos de concreto, tijolos, cerâmica, madeira, plástico, resíduos orgânicos e materiais diversos podem gerar leituras confusas na sondagem e comportamento imprevisível sob carga.
O entulho pode criar pontos rígidos localizados, mas também vazios e zonas compressíveis.
Isso é ruim para fundações porque o apoio deixa de ser uniforme.
Além disso, materiais orgânicos podem se decompor, gerando vazios e recalques ao longo do tempo.
Quando há indício de entulho no boletim, o projetista deve tratar o perfil com cautela. Não é prudente assumir que o terreno tem comportamento homogêneo apenas porque alguns trechos apresentaram resistência aparente.
Solo natural abaixo do aterro: o que precisa ser verificado
Mesmo que o aterro seja removido ou ultrapassado por fundações profundas, o solo natural abaixo dele precisa ser conhecido.
É necessário avaliar:
- tipo de solo natural;
- resistência;
- nível d’água;
- compressibilidade;
- espessura de camadas moles;
- presença de solos colapsíveis;
- continuidade lateral;
- profundidade de camada competente.
Em alguns casos, o problema não está apenas no aterro. Está no solo mole ou compressível abaixo dele.
Nesse cenário, o aterro pode funcionar como uma carga adicional que já vem provocando adensamento do solo de base. A construção acrescenta nova carga e pode intensificar recalques.
Por isso, a sondagem deve atravessar o aterro e caracterizar o solo natural abaixo.
Como interpretar a sondagem em aterro
A interpretação técnica deve seguir uma lógica:
- Identificar a espessura provável do aterro.
- Avaliar a composição do material aterrado.
- Verificar se há entulho, matéria orgânica ou vazios.
- Comparar os furos entre si.
- Observar a variação lateral das camadas.
- Avaliar NSPT junto com a descrição do solo.
- Identificar o nível d’água.
- Verificar o solo natural abaixo do aterro.
- Estimar risco de recalque total e diferencial.
- Definir se a fundação pode apoiar no aterro, substituir o material ou transferir carga para camadas profundas.
Essa análise deve ser feita por profissional habilitado, integrando geotecnia e projeto estrutural.
Erros comuns em terrenos aterrados
Alguns erros se repetem:
- confiar apenas no aspecto visual do terreno;
- assumir que terreno plano é terreno bom;
- não perguntar o histórico do lote;
- fazer poucos furos;
- não diferenciar aterro de solo natural;
- ignorar entulho no boletim;
- adotar fundação rasa sem avaliar recalque;
- não investigar o solo abaixo do aterro;
- considerar apenas capacidade de carga e esquecer deformabilidade;
- tratar NSPT alto superficial como garantia;
- não prever investigação complementar quando há heterogeneidade.
O erro mais perigoso é transformar desconhecimento em hipótese favorável.
Em geotecnia, quando o terreno é desconhecido, a incerteza deve ser reduzida por investigação, não por otimismo.
Serviços da APL Engenharia
A APL Engenharia atua com sondagem geotécnica, sondagem SPT, sondagem mista, sondagem rotativa, ensaios geotécnicos , projetos de fundação.e execução de estacas do tipo escavada, hélice continua e estaca raiz.
Em terrenos aterrados, essa integração é especialmente importante. A investigação precisa identificar o perfil real do subsolo, e o projeto precisa transformar essa informação em uma decisão segura de fundação.
Quando o aterro é controlado e bem caracterizado, ele pode ser incorporado à solução. Quando é heterogêneo, compressível ou desconhecido, pode exigir remoção, substituição, reforço, investigação complementar ou fundação profunda.
O ponto central é não decidir a fundação apenas pela superfície do terreno.
Conclusão
Terreno nivelado não significa solo confiável.
Em áreas aterradas, o maior risco pode estar escondido abaixo da superfície: material heterogêneo, entulho, vazios, matéria orgânica, baixa compactação, solo mole ou recalques futuros.
A sondagem em aterro precisa diferenciar solo natural de material lançado, avaliar a variação entre furos, identificar o nível d’água, verificar a espessura do aterro e caracterizar o solo abaixo.
A pergunta correta não é apenas:
“O terreno está plano?”
A pergunta correta é:
“Esse aterro foi controlado e pode receber a fundação com segurança?”
Porque, em fundações, o problema não é o terreno parecer pronto.
O problema é o solo não estar pronto para receber carga.
