Na engenharia de fundações, o concreto não é apenas um material de preenchimento; ele é o elo de transmissão de carga entre a superestrutura e o solo. Diferente das estruturas aéreas, o concreto das fundações enfrenta um ambiente hostil: umidade constante, agressividade química do solo e métodos de lançamento que exigem fluidez extrema sem perda de resistência.
Neste artigo, detalhamos as recomendações da NBR 6122 (Projeto e Execução de Fundações) para as classes de concreto e os requisitos específicos para cada tipo de estaca.
O Diferencial do Concreto de Fundação
Diferente de uma viga ou laje, o concreto das fundações é lançado em condições de visibilidade nula e, muitas vezes, em contato direto com o solo ou lençol freático. Por isso, a trabalhabilidade e a resistência à agressividade ambiental são tão críticas quanto o próprio fck.
Assista na Prática: Concreto em Fundações
Antes de mergulharmos nos dados técnicos, confira este vídeo do nosso canal onde mostramos os cuidados essenciais no recebimento e lançamento do concreto em obra:
💡 Dica Técnica: O controle tecnológico rigoroso é o que garante que o projeto de fundações seja executado com a durabilidade prevista em norma.
Requisitos Normativos por Tipo de Estaca

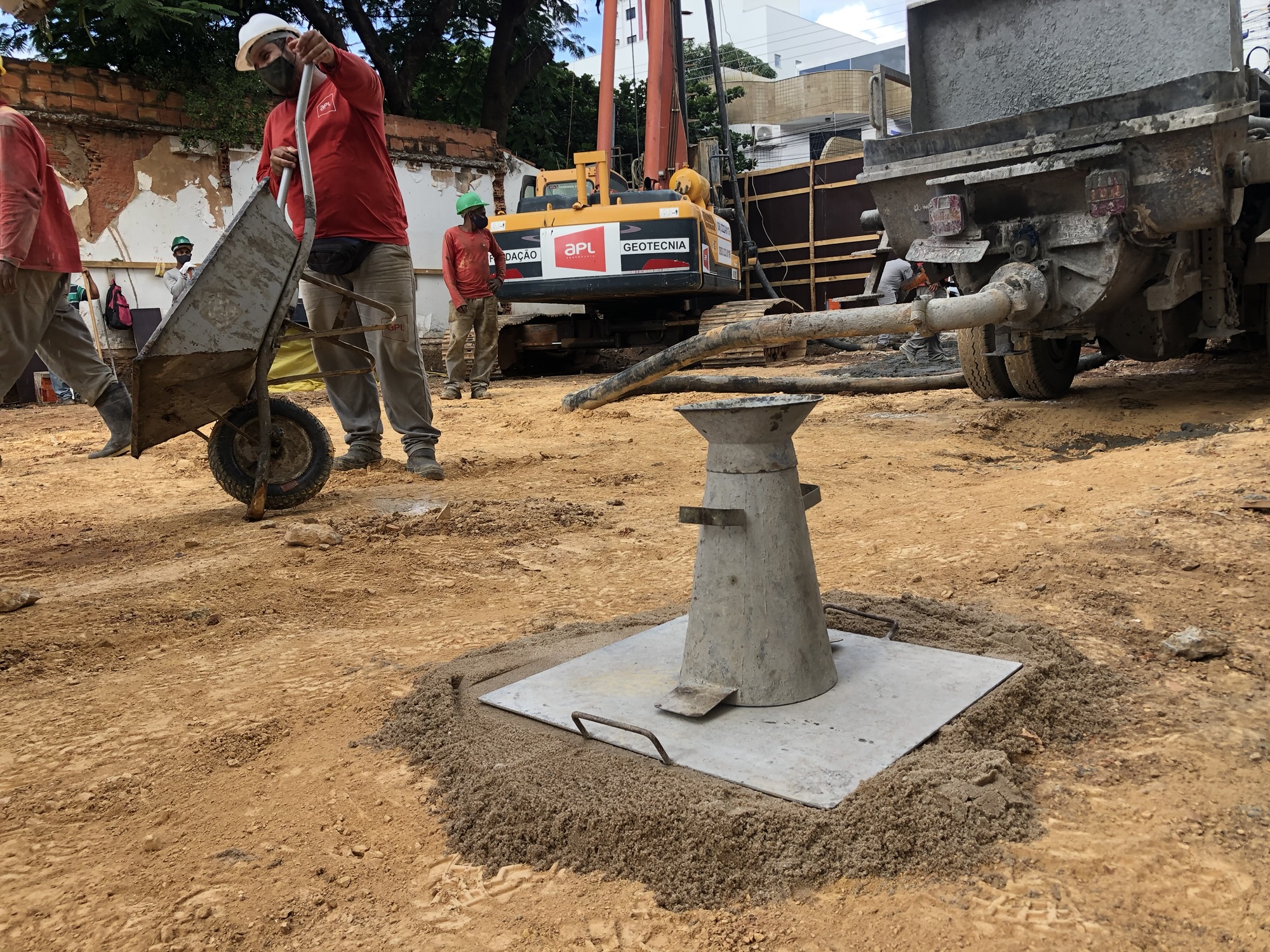

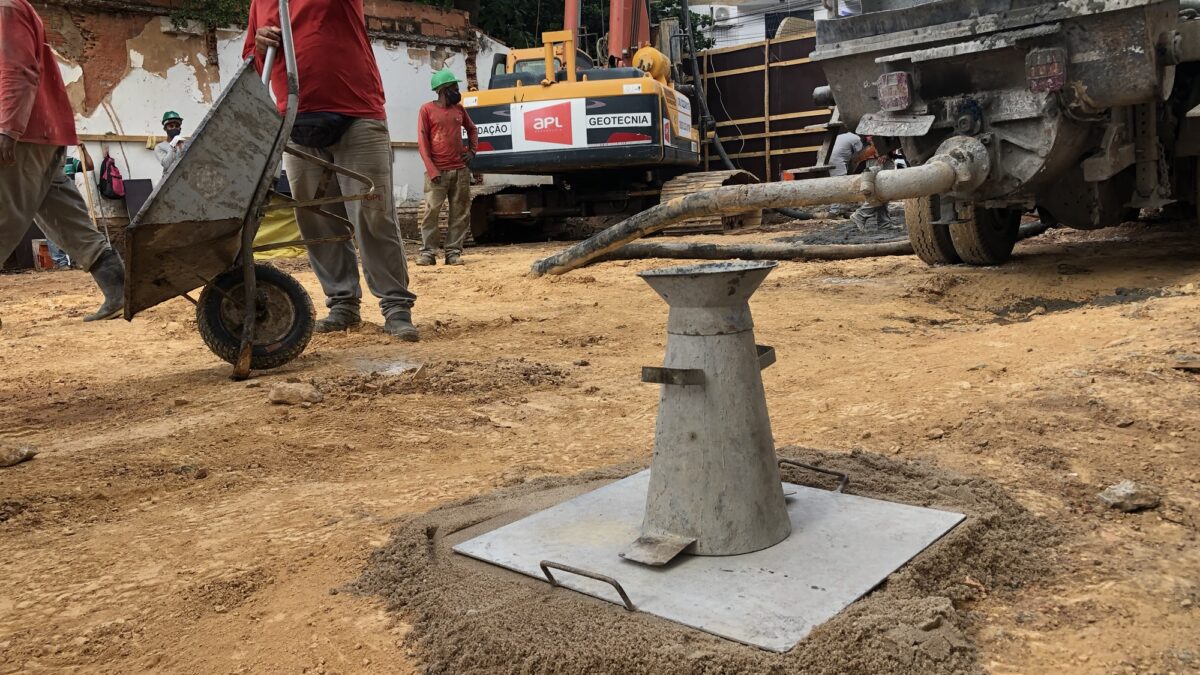

A NBR 6122 estabelece parâmetros mínimos de consumo de cimento, fator água/cimento (a/c) e abatimento (slump) para garantir que o concreto preencha o fuste sem vazios. Confira os principais grupos:
1. Estacas Hélice Contínua (CFA)
Por serem injetadas sob pressão pelo centro do trado, exigem um concreto extremamente fluido e coeso para evitar o seccionamento do fuste.
- fck mínimo: 30 MPa (Classes de Agressividade I e II) ou 40 MPa (Classes III e IV).
- Consumo mín. de cimento: 350 kg/m³.
- Slump (Abatimento): 220 mm ± 40 mm.
- Monitoramento: Vital para garantir a pressão de injeção. Saiba mais sobre o monitoramento eletrônico em estacas hélice.
2. Estacas Escavadas e Tubulões
Nestas estacas, o concreto é lançado por gravidade ou via tubo tremonha (especialmente em escavações com lama bentonítica).
- fck mínimo: 25 MPa a 30 MPa.
- Consumo mín. de cimento: 350 kg/m³.
- Slump: 220 mm ± 40 mm (escavações com fluido) ou 160 mm ± 20 mm (tubulões a seco).
3. Estacas Raiz e Injeção
Devido ao pequeno diâmetro e alta densidade de armadura, utiliza-se argamassa de alta performance.
- fck mínimo: 25 MPa a 30 MPa.
- Consumo mín. de cimento: 400 kg/m³ a 600 kg/m³.
- Uso ideal: Terrenos com matacões onde a sondagem mista identificou rocha.
Tabela de Referência Rápida (NBR 6122)
| Tipo de Estaca | fck Mínimo | Consumo Cimento (kg/m³) | Slump (mm) |
|---|---|---|---|
| Hélice Contínua | 30 MPa | 350 | 220 ± 40 |
| Escavada | 25 MPa | 350 | 220 ± 40 |
| Franki | 25 MPa | 350 | 0 a 20 (Seco) |
| Tubulão | 20 MPa | 300 | 160 ± 20 |
| Raiz (Argamassa) | 25 MPa | 400 | Fluida |
A Relação com a Interação Solo-Estrutura (ISE)
A qualidade do concreto não afeta apenas a resistência isolada da estaca, mas todo o comportamento do edifício. A rigidez da fundação depende do módulo de elasticidade do concreto.
Se o concreto não atinge as especificações da NBR 6122, o comportamento da Interação Solo-Estrutura (ISE) será diferente do calculado, podendo gerar recalques diferenciais e fissuras na superestrutura. O solo e a estrutura formam um sistema único; negligenciar o material da fundação é comprometer todo o sistema.
Conclusão: Engenharia de Precisão
Respeitar as classes de concreto da NBR 6122 é o que separa uma fundação segura de uma patologia futura. O custo de um concreto bem especificado e monitorado é infinitamente menor do que o custo de um reforço de fundação.
Sua obra está seguindo as novas diretrizes da NBR 6122? A equipe técnica da APL Engenharia está à disposição para garantir que sua fundação seja inabalável, desde a sondagem até o último metro de concreto lançado.
