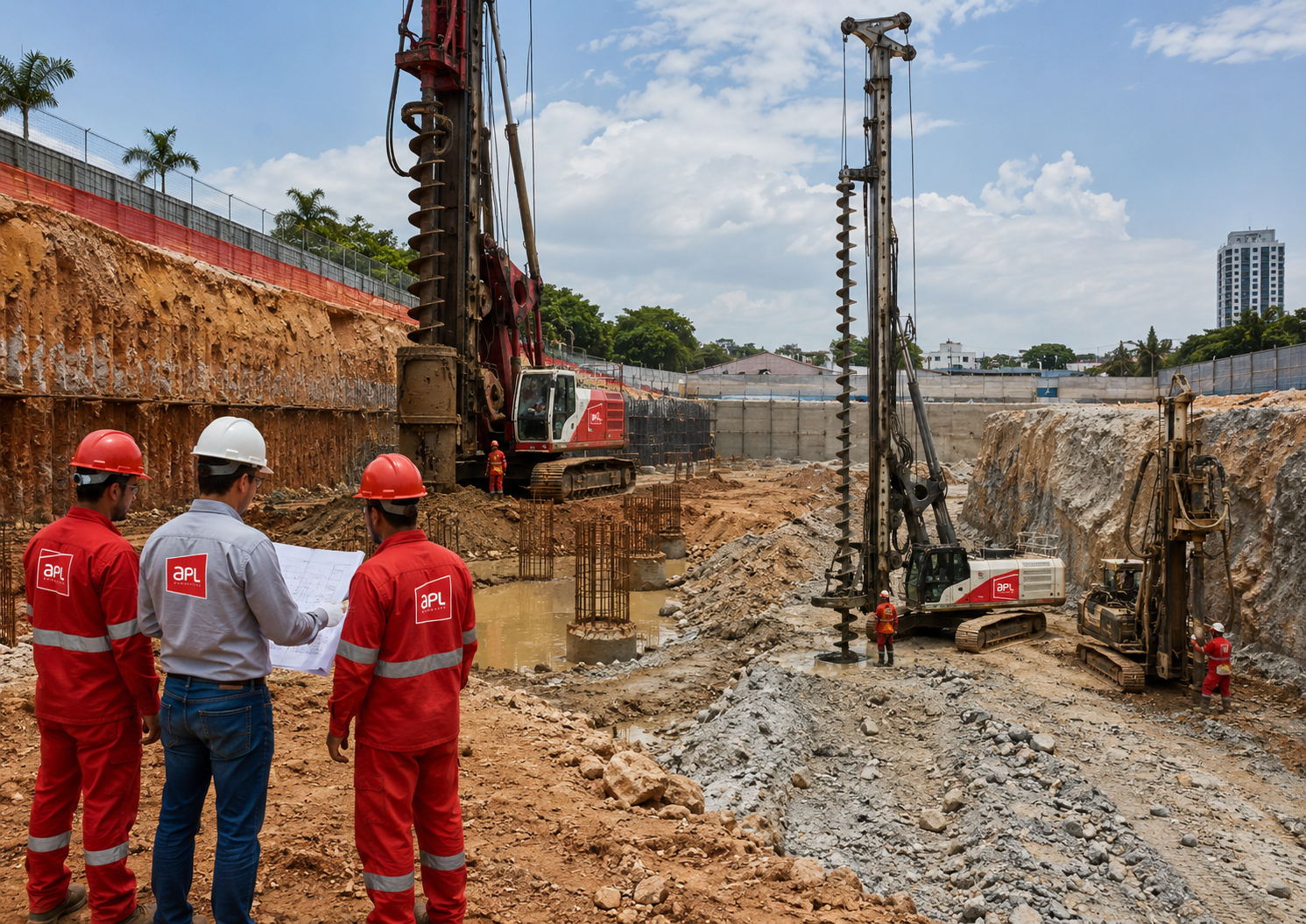

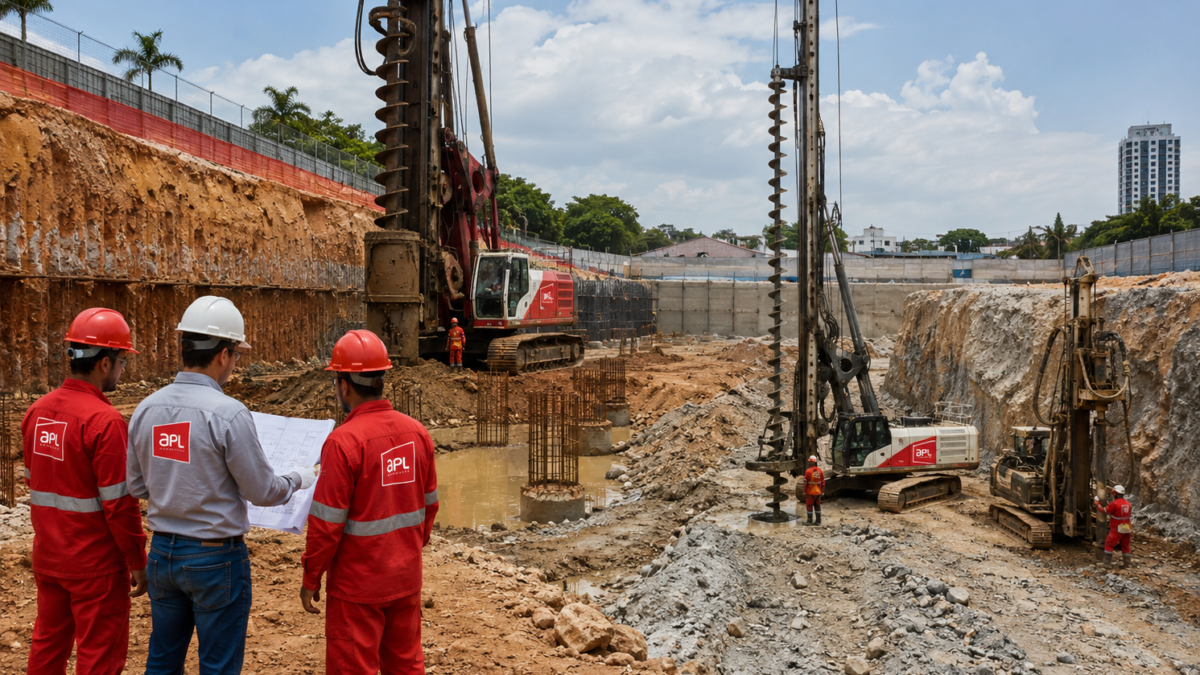

O solo escolhe a fundação: quando usar estaca escavada, hélice contínua ou estaca raiz?

Não existe a melhor estaca. Existe a estaca certa para aquele solo.

Em projetos de fundações, uma pergunta aparece com frequência:

qual tipo de estaca devo usar na obra?

A resposta não começa pelo preço, pelo equipamento disponível ou pela preferência do executor. Começa pelo subsolo.

A fundação é a interface entre a estrutura e o terreno. Por isso, o tipo de estaca deve ser definido a partir da investigação geotécnica, das cargas da edificação, do nível d’água, da resistência das camadas, da presença de materiais resistentes, da vizinhança, do acesso e das limitações executivas.

Uma estaca escavada, uma estaca hélice contínua e uma estaca raiz não são soluções equivalentes apenas porque todas são fundações profundas. Cada uma interage de forma diferente com o solo. Cada uma tem limitações próprias. E cada uma pode ser excelente ou inadequada dependendo do perfil geotécnico.

Este artigo explica, de forma técnica, quando faz sentido usar estaca escavada, hélice contínua ou estaca raiz, por que o tipo de solo muda a escolha da fundação e por que estacas de mesmo diâmetro podem apresentar capacidades de carga diferentes conforme o método executivo.

👉 Assista ao resumo técnico deste conteúdo em vídeo:

O primeiro erro: escolher a estaca antes de conhecer o solo

A escolha da fundação deve partir da sondagem geotécnica.

Sem investigação do subsolo, a decisão fica baseada em hipótese. E hipótese, em fundações, costuma ser cara.

A sondagem permite identificar:

• tipo de solo;
• resistência ao longo da profundidade;
• presença de nível d’água;
• espessura das camadas;
• ocorrência de solos moles;
• presença de solos arenosos ou argilosos;
• materiais impenetráveis ao SPT;
• matacões;
• pedregulhos;
• transição para rocha;
• necessidade de sondagem mista ou rotativa.

A APL já discutiu esse raciocínio em conteúdos sobre sondagem SPT e interpretação do subsolo e sobre sondagem rotativa e testemunhos de rocha no projeto de fundações.

A pergunta correta não é:

“Qual estaca é mais barata?”

A pergunta correta é:

“Qual estaca pode ser executada com controle nesse solo?”

Estaca escavada: quando o solo precisa ajudar a execução

A estaca escavada é uma fundação profunda moldada in loco. Primeiro executa-se o furo, depois posiciona-se a armadura, quando prevista, e em seguida ocorre a concretagem.

A condição crítica é simples: o furo precisa permanecer estável até a concretagem.

Por isso, a estaca escavada tende a funcionar melhor em solos com alguma coesão, especialmente quando não há presença significativa de nível d’água interferindo na estabilidade da escavação.

Condições favoráveis para estaca escavada

A estaca escavada costuma ser mais adequada em situações como:

• solos argilosos;
• solos coesivos;
• siltes argilosos;
• perfis com boa estabilidade temporária do furo;
• nível d’água abaixo da ponta da estaca;
• obras com cargas compatíveis com o método;
• locais em que a execução possa ser feita com controle geométrico;
• obras em que o custo e a mobilização favorecem o método.

A vantagem da estaca escavada é sua simplicidade executiva relativa e sua boa aplicação em obras de pequeno e médio porte, desde que o solo permita a estabilidade do furo.

Condições desfavoráveis para estaca escavada

A estaca escavada passa a exigir cautela quando há:

• areia fofa;
• solo não coesivo;
• solo saturado;
• lençol freático elevado;
• desmoronamento das paredes do furo;
• queda de material para a base;
• contaminação da ponta;
• dificuldade de limpeza;
• variação importante de diâmetro real;
• instabilidade durante o intervalo entre escavação e concretagem.

A APL já tratou esse risco no artigo sobre estaca escavada em solo instável e desmoronamento do furo.

A frase técnica é:

a melhor estaca escavada do mundo continua dependente da estabilidade do furo.

Se o solo não permite essa estabilidade, insistir no método pode transformar uma solução simples em uma fundação de controle incerto.

Água na estaca escavada: quando o método perde previsibilidade

A presença de água é um dos fatores mais importantes na escolha entre estaca escavada, hélice contínua e estaca raiz.

Na estaca escavada, a água pode prejudicar:

• estabilidade lateral do furo;
• limpeza da base;
• controle da geometria;
• concretagem;
• resistência de ponta;
• contato entre concreto e solo;
• confiabilidade executiva.

O problema não é apenas “tirar água do furo”. O problema é entender se a água alterou o comportamento do solo e o controle executivo da estaca.

Esse tema foi aprofundado no artigo sobre água na ponta da estaca escavada.

A pergunta correta é:

a água é apenas uma ocorrência operacional ou mudou a condição geotécnica da fundação?

Quando a água compromete a estabilidade da escavação, pode ser necessário mudar o método executivo.

Estaca hélice contínua: quando o solo não deve ficar aberto

A estaca hélice contínua também é uma fundação profunda moldada in loco, mas sua lógica executiva é diferente.

Na hélice contínua, a perfuração ocorre com trado contínuo e a concretagem é realizada durante a retirada da ferramenta. Isso reduz o tempo em que o solo fica exposto como furo aberto.

Essa característica torna a hélice contínua muito eficiente em solos onde a estaca escavada teria maior risco de instabilidade.

Condições favoráveis para estaca hélice contínua

A estaca hélice contínua pode ser adequada em:

• solos coesivos;
• solos não coesivos;
• areias;
• siltes;
• argilas;
• perfis com presença de nível d’água;
• obras com necessidade de produtividade;
• fundações com maior quantidade de estacas;
• obras que exigem controle executivo por monitoramento;
• situações em que manter um furo aberto seria arriscado.

A hélice contínua não depende da estabilidade prolongada do furo da mesma forma que a estaca escavada. Esse é um de seus maiores diferenciais.

A frase técnica é:

enquanto a estaca escavada precisa manter o furo aberto, a hélice contínua reduz essa etapa crítica.

Cuidados na hélice contínua

A hélice contínua não é solução automática para qualquer obra.

Ela exige controle de:

• profundidade;
• torque;
• velocidade de avanço;
• pressão de concretagem;
• volume de concreto;
• velocidade de extração da hélice;
• continuidade da concretagem;
• posicionamento da armadura;
• integridade da estaca.

A APL já tratou de tema relacionado no artigo sobre armadura em estaca hélice contínua, mostrando que a execução não termina quando o concreto entra. O controle da armadura, do concreto e da sequência executiva continua sendo decisivo.

A hélice contínua é tecnicamente forte porque amplia a faixa de solos executáveis, mas exige equipamento adequado, equipe treinada e controle dos parâmetros executivos.

Estaca raiz: quando o terreno exige perfuração mais resistente

A estaca raiz tem uma lógica diferente das estacas escavadas convencionais e da hélice contínua.

Ela é executada por perfuração, normalmente com circulação de fluido, revestimento quando necessário e posterior injeção de argamassa. Sua principal vantagem está na capacidade de avançar em condições geotécnicas e operacionais mais difíceis.

A estaca raiz costuma ser indicada quando há necessidade de atravessar materiais mais resistentes ou executar fundações em locais restritos.

Condições favoráveis para estaca raiz

A estaca raiz pode ser muito adequada em situações como:

• camadas de pedregulhos;
• matacões;
• solo muito resistente;
• rocha alterada;
• rocha sã;
• necessidade de embutimento em rocha;
• reforço de fundações;
• obras com acesso restrito;
• subsolos;
• contenções;
• fundações próximas a estruturas existentes;
• locais com limitação de vibração;
• obras onde equipamentos maiores não conseguem operar.

A estaca raiz não deve ser vista apenas como “estaca para local apertado”. Essa é uma aplicação importante, mas não a única.

Do ponto de vista geotécnico, sua capacidade de atravessar materiais resistentes e embutir a ponta em rocha torna o método extremamente relevante em solos complexos.

A frase técnica é:

quando o solo deixa de ser apenas solo e passa a exigir avanço em materiais muito resistentes, a lógica da fundação muda.

Estaca raiz e embutimento em rocha

Em perfis com matacões, pedregulhos ou topo rochoso, a estaca raiz pode ser mais adequada porque permite perfuração em materiais que limitariam outros métodos.

Quando há necessidade de embutir a fundação em rocha, o projeto deve considerar a qualidade do maciço rochoso, o grau de alteração, o fraturamento, o RQD, a recuperação dos testemunhos e a resistência da rocha.

A APL já abordou esse tema no artigo sobre fundação em rocha e testemunho de sondagem rotativa.

A decisão não deve ser baseada apenas na palavra “rocha”. Uma rocha fraturada, alterada ou descontínua não se comporta como um maciço são e competente.

Por isso, quando a fundação depende de embutimento em rocha, a sondagem rotativa e a interpretação do testemunho podem ser determinantes.

Mesmo diâmetro, capacidades diferentes: por que o método executivo muda o cálculo

Um erro frequente é comparar estacas apenas pelo diâmetro.

Uma estaca escavada de 40 cm, uma hélice contínua de 40 cm e uma estaca raiz de diâmetro equivalente não devem ser tratadas automaticamente como elementos de mesma capacidade geotécnica.

O diâmetro é importante, mas não define sozinho a capacidade da estaca.

A capacidade de carga depende de:

• tipo de solo;
• profundidade;
• diâmetro;
• método executivo;
• forma de concretagem ou injeção;
• atrito lateral mobilizado;
• resistência de ponta;
• perturbação do solo;
• qualidade da execução;
• limpeza da base;
• presença de água;
• controle dos parâmetros executivos;
• critério de cálculo adotado;
• fator de segurança.

Nos métodos semiempíricos consagrados de cálculo, os coeficientes de correlação e os fatores de segurança podem variar conforme o tipo de estaca. Isso ocorre porque cada tecnologia interage de forma diferente com o terreno.

A estaca escavada depende da estabilidade do furo, da limpeza da base e da concretagem adequada. A hélice contínua reduz a exposição do furo aberto e permite concretagem durante a retirada da ferramenta. A estaca raiz utiliza perfuração e injeção de argamassa, podendo atravessar materiais resistentes e embutir-se em rocha.

Por isso, o mesmo perfil de solo pode levar a capacidades distintas para estacas de diâmetro semelhante.

O projeto não deve comparar apenas geometria. Deve comparar mecanismo executivo, interação solo-estaca e critério de cálculo.

Fórmula básica: carga admissível e fator de segurança

De forma simplificada, a carga admissível pode ser representada por:

Qadm = Qult / FS

Onde:

Qadm = carga admissível da estaca;
Qult = capacidade última estimada;
FS = fator de segurança adotado conforme método, condição executiva, nível de investigação e critério de projeto.

Essa fórmula ajuda a entender por que duas estacas de mesmo diâmetro podem ter capacidades admissíveis diferentes.

Mesmo que duas estacas apresentem capacidades últimas próximas, a carga admissível pode mudar se o fator de segurança ou o método de cálculo forem diferentes.

Além disso, o próprio valor de Qult pode mudar porque o método executivo altera a forma como o solo é mobilizado.

Tabela comparativa: solo, método e cuidados executivos

Tipo de estaca	Solos mais favoráveis	Situações críticas	Principal vantagem	Cuidado central
Estaca escavada	Solos coesivos, argilas, siltes argilosos, perfis sem água relevante	Areias fofas, solos não coesivos, lençol freático elevado, instabilidade do furo	Simplicidade e boa aplicação em obras compatíveis	Estabilidade do furo e limpeza da base
Hélice contínua	Solos coesivos e não coesivos, inclusive com presença de água	Controle inadequado de concretagem, armadura, pressão e extração	Reduz exposição do furo aberto e oferece produtividade	Monitoramento e controle executivo
Estaca raiz	Solos heterogêneos, pedregulhos, matacões, rocha alterada ou sã, locais restritos	Custo maior, produtividade menor, necessidade de controle de perfuração e injeção	Atravessa materiais resistentes e permite embutimento em rocha	Controle de perfuração, injeção e aderência ao maciço
Mesmo diâmetro entre métodos	Geometria aparentemente semelhante	Comparação simplista por diâmetro	Permite comparação preliminar	Não implica mesma capacidade admissível

Essa tabela mostra que a escolha não é apenas econômica. Ela é geotécnica e executiva.

A mesma carga pode gerar fundações completamente diferentes

Imagine uma obra com pilares transmitindo cargas semelhantes.

Em um primeiro terreno, a sondagem indica argila rígida, sem presença relevante de água, com boa estabilidade. Uma estaca escavada pode ser solução racional e econômica.

Em um segundo terreno, a sondagem indica areia saturada. Nesse caso, a estaca escavada pode apresentar risco de instabilidade. A hélice contínua tende a ser tecnicamente mais adequada, porque reduz o problema do furo aberto.

Em um terceiro terreno, a investigação indica pedregulhos, matacões e topo rochoso irregular. Nesse cenário, a estaca raiz pode se tornar a solução mais confiável, porque consegue avançar em materiais resistentes e embutir-se em rocha quando necessário.

A carga pode ser parecida. Mas o solo muda a fundação.

Esse é o ponto central: a fundação é escolhida pela combinação entre carga, solo e método executivo.

Quando a solução mais barata vira a mais cara

A escolha por menor preço unitário pode ser enganosa.

Uma estaca escavada pode parecer mais barata que uma hélice contínua ou uma estaca raiz. Mas, se o solo não permite estabilidade do furo, o custo real pode aumentar por paralisações, retrabalho, consumo excessivo de concreto, baixa produtividade, risco executivo e necessidade de correção.

Da mesma forma, a hélice contínua pode ser produtiva e eficiente, mas exige mobilização compatível, volume de obra, equipamento adequado e controle dos parâmetros executivos.

A estaca raiz pode ter custo unitário maior, mas pode ser a solução mais racional quando há acesso restrito, matacões, pedregulhos, rocha ou necessidade de reforço de fundação.

A decisão correta não é escolher a estaca de menor custo isolado.

A decisão correta é escolher a estaca com menor risco técnico para aquele solo e aquela obra.

O papel da sondagem na escolha entre escavada, hélice e raiz

A sondagem geotécnica orienta a escolha porque revela o comportamento do subsolo.

Ela informa se o terreno tem:

• argilas coesivas;
• areias;
• siltes;
• nível d’água;
• camadas moles;
• solos resistentes;
• pedregulhos;
• matacões;
• material impenetrável;
• rocha alterada;
• rocha sã;
• variação lateral importante.

A APL já tratou da importância da quantidade de furos no artigo sobre NBR 8036 e quantidade de furos de sondagem.

Quanto mais complexo o terreno, maior a necessidade de investigação adequada. Em solos heterogêneos, poucos furos podem induzir a escolha errada do método de fundação.

A fundação errada nasce, muitas vezes, de uma investigação insuficiente.

Como a NBR 6122 entra nessa decisão

A NBR 6122 estabelece diretrizes para projeto e execução de fundações. Na prática, sua lógica exige compatibilizar investigação geotécnica, método executivo, capacidade de carga, controle de execução e segurança da estrutura.

Isso significa que a fundação não pode ser definida apenas por profundidade ou diâmetro.

A escolha precisa considerar:

• tipo de estaca;
• processo executivo;
• propriedades do solo;
• investigação disponível;
• controle da execução;
• deslocamentos admissíveis;
• segurança global;
• comportamento esperado da fundação.

A APL já publicou conteúdo sobre mudanças da NBR 6122 na norma de fundações, abordando pontos relevantes para projeto e execução.

Para o tema deste artigo, a interpretação prática é direta:

o método executivo faz parte da solução de fundação.

Não basta calcular a carga. É preciso executar a estaca com controle no solo real.

Erros comuns na escolha da estaca

Alguns erros se repetem em obras:

• escolher a estaca apenas pelo menor preço unitário;
• comparar estacas somente pelo diâmetro;
• ignorar o nível d’água;
• usar estaca escavada em solo sem estabilidade;
• insistir em método inadequado diante de matacões;
• não considerar acesso e vizinhança;
• tratar estaca raiz apenas como solução de reforço;
• tratar hélice contínua como solução universal;
• não revisar o projeto após a sondagem indicar solo diferente;
• desprezar fatores de segurança e coeficientes próprios de cada método;
• não considerar prova de carga ou ensaios de integridade quando aplicáveis.

O erro mais grave é considerar que todas as estacas de mesmo diâmetro são equivalentes.

Não são.

O solo, o método executivo e o controle de execução mudam o desempenho.

Aplicação aos serviços da APL Engenharia

A APL Engenharia atua com execução de estacas, incluindo estaca escavada, estaca hélice contínua e estaca raiz, além de sondagens geotécnicas e projetos de fundação.

Essa integração é importante porque a melhor decisão de fundação nasce da leitura conjunta entre solo, carga, método executivo e risco de obra.

A estaca escavada pode ser uma excelente solução em solos coesivos e estáveis.

A hélice contínua pode ser mais adequada quando há solos não coesivos, água ou necessidade de produtividade.

A estaca raiz pode ser decisiva quando há materiais muito resistentes, pedregulhos, matacões, rocha ou restrições operacionais.

A solução correta não é definida por preferência. É definida por compatibilidade técnica.

Conclusão

Não existe fundação universal.

Existe fundação compatível com aquele perfil geotécnico, aquela carga e aquela condição de execução.

A estaca escavada depende da estabilidade do furo e tende a funcionar melhor em solos coesivos sem interferência relevante de água.

A hélice contínua trabalha bem em ampla variedade de solos, inclusive coesivos e não coesivos, e pode lidar melhor com presença de água porque reduz a exposição do furo aberto.

A estaca raiz avança onde outras soluções encontram limitações, atravessando pedregulhos, matacões e materiais muito resistentes, podendo embutir a ponta em rocha.

Além disso, estacas de mesmo diâmetro não têm necessariamente a mesma capacidade. O método executivo, os coeficientes de cálculo, os fatores de segurança e a interação solo-estaca mudam o resultado.

A pergunta correta não é:

“Qual estaca é melhor?”

A pergunta correta é:

“Qual estaca esse solo permite executar com segurança e controle?”

Porque, em fundações, quem escolhe a solução não é a preferência da obra.

É o solo.
