A fundação não nasce no projeto. Ela nasce na sondagem.
Quando um engenheiro define uma sapata, um radier ou uma estaca, existe uma pergunta fundamental que precisa ser respondida:
quanto o solo consegue suportar com segurança?
A resposta costuma aparecer no projeto como um valor chamado tensão admissível do solo.
Mas de onde esse número vem?
Ele não surge de uma tabela genérica. Não é uma escolha arbitrária. E, na maioria dos casos, não pode ser definido apenas olhando para o terreno.
A tensão admissível é resultado da investigação geotécnica, da interpretação dos ensaios de campo, das características do solo, da profundidade da fundação, do nível d’água, dos recalques esperados e dos critérios de segurança adotados pelo projetista.
Por isso, toda fundação começa com uma etapa que muitas vezes passa despercebida:
Neste artigo, vamos explicar o que é tensão admissível do solo, como ela é obtida, qual a relação com a sondagem SPT e por que dois terrenos aparentemente semelhantes podem exigir fundações completamente diferentes.
👉 Assista ao resumo técnico deste conteúdo em vídeo:
O que é tensão admissível do solo?
A tensão admissível é a máxima tensão que pode ser aplicada ao terreno sem provocar ruptura ou recalques incompatíveis com a estrutura.
Em outras palavras:
é o valor que o engenheiro utiliza para verificar se o solo consegue receber as cargas da edificação com segurança.
Esse conceito é fundamental porque o solo não é um material uniforme como o aço ou o concreto.
Dois terrenos lado a lado podem apresentar comportamentos completamente diferentes.
Uma fundação construída sobre uma argila mole pode sofrer recalques excessivos. A mesma fundação executada sobre uma areia compacta pode apresentar desempenho satisfatório.
Por isso, a determinação da tensão admissível depende do conhecimento do subsolo.
Como a carga chega ao solo?
Toda estrutura transmite esforços para as fundações.
As fundações distribuem esses esforços para o terreno.
De forma simplificada, a tensão aplicada pode ser representada por:
σ = P / A
Onde:
σ = tensão aplicada ao solo (kPa)
P = carga transmitida pela fundação (kN)
A = área da fundação (m²)
A lógica é simples.
Quanto maior a área da fundação, menor a tensão transmitida ao terreno.
Por isso, quando o solo apresenta baixa capacidade de suporte, o projetista normalmente aumenta a área da fundação ou muda o sistema de fundação.
O maior erro: acreditar que existe uma tabela pronta para todos os solos
Uma das interpretações mais equivocadas em fundações é imaginar que basta identificar o tipo de solo para conhecer sua tensão admissível.
Por exemplo:
- Argila = 200 kPa
- Areia = 300 kPa
- Rocha = 2.000 kPa
Na prática, não funciona assim.
O comportamento do terreno depende de diversos fatores:
- resistência;
- deformabilidade;
- grau de compactação;
- umidade;
- saturação;
- profundidade;
- histórico geológico;
- presença de água;
- espessura das camadas;
- nível de tensões existente.
Duas argilas podem ter comportamentos completamente diferentes.
Duas areias podem apresentar capacidades de suporte muito distintas.
Por isso, o projeto depende da investigação geotécnica.
Como a sondagem entra no cálculo?

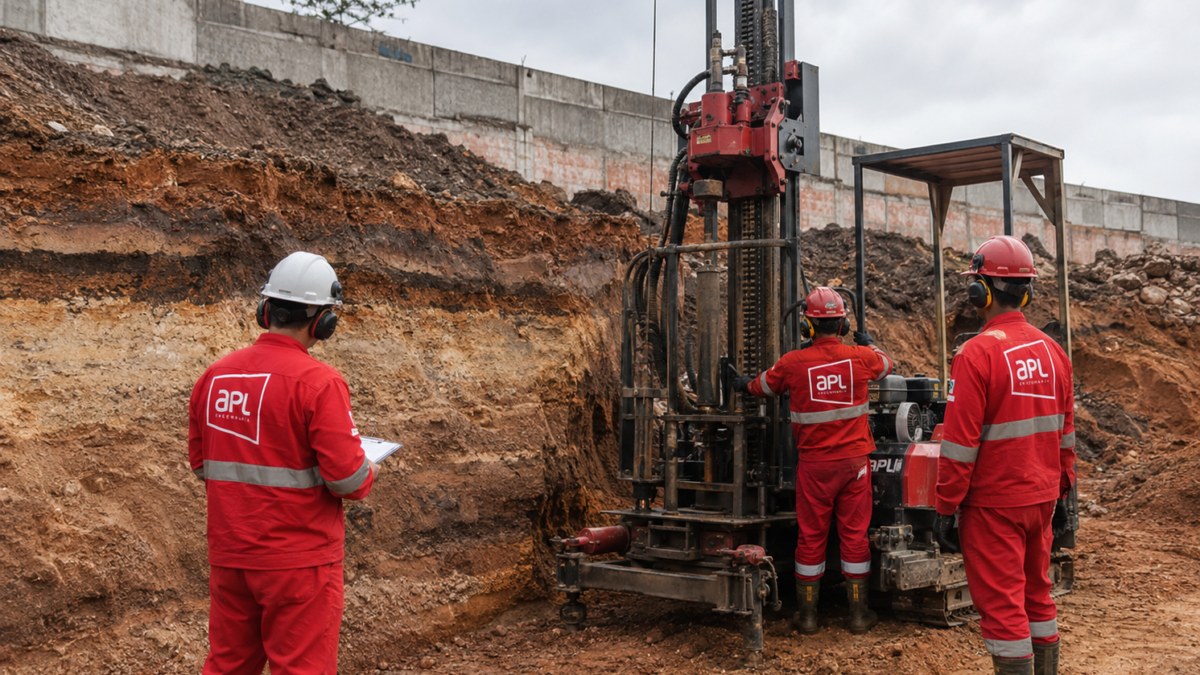

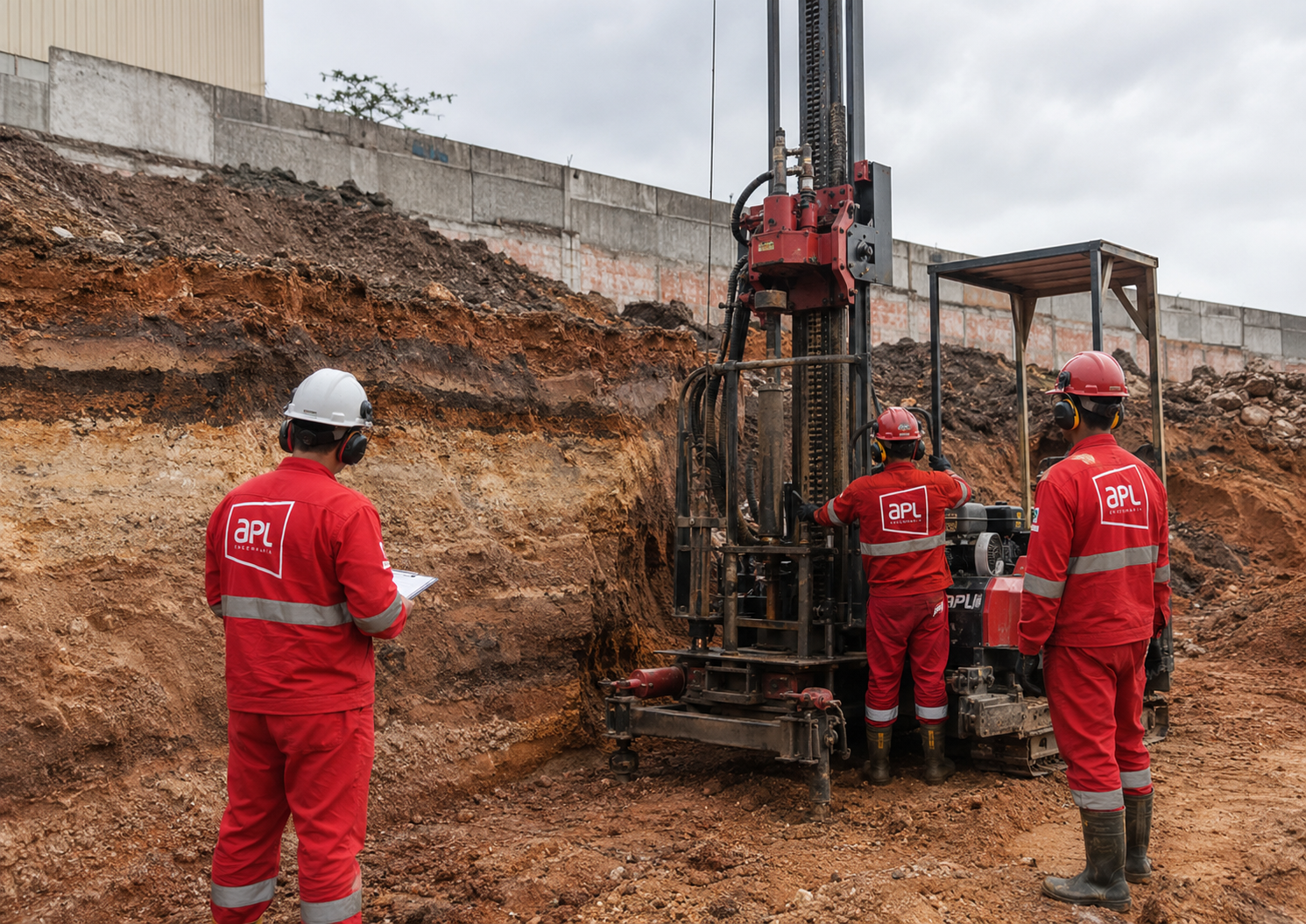

A principal função da sondagem de solo é revelar o comportamento do terreno abaixo da superfície.
A sondagem fornece informações como:
- perfil estratigráfico;
- resistência à penetração;
- profundidade das camadas;
- posição do lençol freático;
- espessura dos horizontes de solo;
- ocorrência de materiais resistentes;
- presença de matacões;
- indícios de rocha;
- heterogeneidades importantes.
Essas informações são utilizadas pelo projetista para estimar a capacidade de suporte e os recalques da fundação.
A APL já abordou a importância da investigação geotécnica em artigos como:
- sondagem SPT;
- quantidade de furos segundo a NBR 8036;
- sondagem rotativa;
- investigação de maciços rochosos.
Sem essas informações, o dimensionamento passa a depender de hipóteses.
E fundações não devem ser baseadas em hipóteses.
O papel do ensaio SPT
No Brasil, a investigação mais utilizada é a sondagem SPT.
O ensaio mede a resistência do terreno à penetração de um amostrador padronizado.
O resultado é representado pelo índice NSPT.
De forma simplificada:
NSPT = N₂ + N₃
Onde:
N₂ = golpes necessários para avançar o segundo trecho de 15 cm.
N₃ = golpes necessários para avançar o terceiro trecho de 15 cm.
Quanto maior o NSPT, maior tende a ser a resistência à penetração.
Mas atenção:
SPT não é tensão admissível.
O ensaio fornece um parâmetro que precisa ser interpretado pelo engenheiro.
A APL já discutiu esse tema no artigo:
SPT alto significa solo bom? Nem sempre
O valor do SPT é apenas uma das informações utilizadas no projeto.
Resistência não é tudo: o papel dos recalques
Outro erro comum é acreditar que a fundação é governada apenas pela ruptura do terreno.
Na realidade, muitos projetos são controlados pelos recalques.
O solo pode apresentar resistência suficiente para suportar determinada carga e, ainda assim, sofrer deformações excessivas.
É justamente por isso que a tensão admissível não depende apenas da resistência.
Ela também depende da deformabilidade do solo.
Esse é um dos motivos pelos quais a investigação geotécnica é tão importante.
O projetista precisa conhecer não apenas quanto o terreno suporta, mas também como ele se deforma.
Valores típicos de tensão admissível
A tabela abaixo apresenta apenas faixas indicativas frequentemente utilizadas para discussão preliminar.
Esses valores não substituem investigação geotécnica nem projeto de fundações.
| Tipo de material | Faixa típica de tensão admissível |
|---|---|
| Argila mole | 50 a 100 kPa |
| Argila média | 100 a 200 kPa |
| Argila rígida | 200 a 400 kPa |
| Areia fofa | 100 a 200 kPa |
| Areia compacta | 300 a 600 kPa |
| Rocha alterada | 500 a 2.000 kPa |
| Rocha sã | superior a 2.000 kPa |
Esses valores mostram como a capacidade do terreno pode variar drasticamente.
Mas a interpretação correta exige conhecimento do perfil geotécnico completo.
Um exemplo prático
Imagine dois terrenos recebendo exatamente a mesma carga estrutural.
Terreno A
- NSPT médio: 4
- Argila mole
- Presença de água
Resultado:
A fundação precisará de área maior ou poderá exigir fundações profundas.
Terreno B
- NSPT médio: 25
- Areia compacta
- Sem interferência de água
Resultado:
A mesma carga pode ser suportada por fundações significativamente menores.
A estrutura é a mesma.
A carga é a mesma.
Quem mudou foi o solo.
Por isso, a fundação muda.
E quando a fundação é profunda?
Quando o terreno superficial não apresenta condições adequadas, o projetista pode recorrer a fundações profundas.
Nesse caso, entram soluções como:
A escolha depende da investigação geotécnica.
A APL já abordou esse tema no artigo:
O solo escolhe a fundação: quando usar estaca escavada, hélice contínua ou estaca raiz
A lógica continua a mesma:
primeiro conhecer o terreno.
Depois escolher a fundação.
O que a NBR 6122 exige?
A NBR 6122 estabelece que o projeto de fundações deve ser compatível com as condições geotécnicas identificadas.
Isso significa que:
- o solo deve ser investigado;
- as cargas devem ser conhecidas;
- os mecanismos de ruptura devem ser avaliados;
- os recalques devem ser considerados;
- a solução escolhida deve ser compatível com o terreno.
Por isso, a investigação geotécnica não é um documento burocrático.
Ela é a base do projeto.
Como a APL utiliza essas informações
A APL Engenharia atua com sondagem geotécnica, projetos de fundação e execução de fundações profundas.
O objetivo da investigação não é apenas emitir um relatório.
É fornecer dados confiáveis para decisões de engenharia.
Quando a sondagem identifica corretamente o perfil do terreno, o projeto tende a ser mais seguro, econômico e previsível.
Quando a investigação é insuficiente, o risco aumenta.
E o custo da incerteza quase sempre é maior do que o custo da investigação.
Conclusão
A tensão admissível do solo não surge de uma tabela genérica.
Ela nasce da investigação geotécnica.
É resultado da interpretação do solo, da resistência medida em campo, dos recalques esperados, da presença de água, da profundidade da fundação e dos critérios de segurança adotados pelo projetista.
Por isso, toda fundação começa muito antes da concretagem.
Ela começa na sondagem.
A pergunta correta não é:
“Qual fundação devo usar?”
A pergunta correta é:
“O que a investigação geotécnica revelou sobre o terreno?”
Porque a fundação é consequência.
O solo vem primeiro.
