Fundação para galpão industrial: como o solo, as cargas e o vento definem o uso de sapatas ou estacas

A fundação de um galpão industrial não deve ser escolhida apenas pelo peso da estrutura

Galpões metálicos costumam transmitir cargas verticais menores do que edifícios de vários pavimentos. Essa característica pode criar a impressão de que suas fundações são simples e de que sapatas isoladas sempre serão suficientes.

Nem sempre.

Em um galpão, as ações do vento, os momentos nas bases dos pilares, os esforços horizontais, a possibilidade de tração e as cargas concentradas de equipamentos podem ser tão importantes quanto a compressão vertical.

Além disso, a mesma estrutura pode ser apoiada com segurança em fundações diretas em um terreno e exigir estacas em outro. O que muda não é apenas o galpão. Mudam o solo, a água, os recalques admissíveis, a geometria das bases e as condições de execução.

A decisão correta precisa compatibilizar:

• investigação geotécnica;
• reações fornecidas pelo projeto estrutural;
• combinações de ações;
• comportamento esperado do terreno;
• interferência de vento, equipamentos e pontes rolantes;
• possibilidade de ampliação futura;
• tipo de fundação executável no canteiro;
• controle tecnológico e executivo.

Por isso, a pergunta não deve ser apenas:

Quanto pesa o galpão?

A pergunta tecnicamente mais completa é:

Quais esforços chegam a cada apoio e como o terreno consegue recebê-los com segurança e deformações compatíveis?

Vídeo: sapata ou estaca na fundação de um galpão?

Antes de avançar para os critérios técnicos, assista ao vídeo introdutório deste artigo.

O vídeo explica por que estruturas metálicas aparentemente leves podem transmitir momentos, forças horizontais e esforços de tração relevantes às fundações — e por que a decisão entre sapatas e estacas começa pela combinação entre solo e cargas.

1. Quais cargas chegam à fundação de um galpão industrial?

O projeto de fundações deve receber do projeto estrutural as reações correspondentes às combinações de ações relevantes. Não basta conhecer somente a carga vertical de compressão de cada pilar.

Conforme a configuração do galpão, podem chegar às fundações:

• força vertical de compressão;
• esforço de tração ou arrancamento;
• força horizontal;
• momento fletor em uma ou duas direções;
• torção;
• ações variáveis de equipamentos;
• efeitos de pontes rolantes;
• impactos e ações dinâmicas;
• esforços decorrentes do vento;
• alterações de carga provocadas por ampliações futuras.

Essas solicitações mudam a geometria e o comportamento da fundação.

Uma sapata submetida apenas à compressão centrada apresenta uma distribuição de tensões relativamente simples. Quando também recebe momento, a resultante se desloca e a pressão de contato deixa de ser uniforme.

De forma simplificada, a tensão sob uma base pode ser representada por:

σmáx./mín. = N/A ± M/W

Onde:

• σmáx./mín. = tensões máxima e mínima de contato entre a fundação e o solo;
• N = força vertical resultante aplicada à fundação;
• A = área de contato da base da fundação com o solo;
• M = momento fletor aplicado em relação ao eixo analisado;
• W = módulo resistente da área de contato da fundação em relação ao mesmo eixo.

Essa expressão não substitui o dimensionamento geotécnico e estrutural. Ela apenas evidencia um ponto: duas fundações que recebem a mesma força vertical podem exigir dimensões diferentes quando os momentos também são considerados.

Nas fundações profundas, o momento e as forças horizontais também influenciam:

• quantidade de estacas no bloco;
• posição das estacas;
• espaçamento entre elementos;
• esforços de compressão e tração em cada estaca;
• armadura dos fustes;
• rigidez do bloco;
• deslocamentos horizontais;
• interação entre solo, estacas e estrutura.

2. Por que um galpão leve pode exigir fundações robustas?

O peso próprio reduzido da estrutura metálica não significa ausência de solicitações importantes.

Em determinados galpões, o vento pode gerar sucção na cobertura e esforços de arrancamento nas bases. Pórticos com grandes vãos podem transmitir momentos relevantes aos pilares. Pontes rolantes introduzem cargas verticais móveis, esforços horizontais de frenagem e efeitos decorrentes da operação.

Também podem existir:

• reservatórios elevados;
• silos;
• mezaninos;
• painéis e equipamentos suspensos;
• bases de máquinas;
• sistemas de movimentação de carga;
• estruturas anexas;
• previsão de expansão do galpão.

O erro é classificar toda a edificação apenas como “estrutura leve”.

Para a fundação, importa o conjunto de reações em cada apoio. Um pilar pode apresentar pequena compressão em uma combinação e tração em outra. Da mesma maneira, uma base aparentemente suficiente para carga vertical pode se tornar inadequada quando verificadas estabilidade, rotação e deslocamento horizontal.

3. O piso industrial e a fundação dos pilares são o mesmo problema?

Não necessariamente.

O piso industrial geralmente trabalha apoiado sobre o terreno ou sobre um sistema formado por subleito, sub-base e placa de concreto. Já os pilares transmitem esforços concentrados às sapatas, blocos ou estacas.

Isso significa que um galpão pode apresentar, ao mesmo tempo:

• fundações adequadas para os pilares;
• piso com suporte deficiente;
• bases independentes para equipamentos;
• necessidade de juntas e reforços localizados;
• regiões submetidas a cargas muito superiores às demais.

O tráfego de empilhadeiras ou o armazenamento de materiais pesados não conduz automaticamente à execução de estacas em todo o galpão. Em muitos casos, o problema está no sistema de piso e na preparação do terreno.

Por outro lado, máquinas sensíveis a vibração ou recalques podem exigir bases próprias, separadas estruturalmente do piso comum e verificadas para ações dinâmicas.

Esse é um contraponto importante: nem toda carga industrial deve ser resolvida pela fundação dos pilares, mas nenhuma carga relevante pode ser ignorada na concepção global da obra.

4. A sondagem define se o galpão pode usar sapatas?

A sondagem não escolhe sozinha a fundação, mas fornece os dados necessários para que o projetista avalie as alternativas.

Antes de definir a fundação para um galpão industrial, é necessário compreender:

• sequência e espessura das camadas;
• resistência à penetração;
• presença de aterros;
• ocorrência de solos moles ou compressíveis;
• nível d’água observado;
• materiais impenetráveis ao SPT;
• variações laterais entre os pontos;
• profundidade de camadas mais resistentes;
• possibilidade de colapso, expansão ou perda de resistência quando aplicável;
• necessidade de investigação complementar.

O artigo sobre o que a sondagem do solo revela antes de construir mostra por que o relatório não deve ser tratado apenas como uma formalidade anterior ao projeto.

O valor de NSPT, isoladamente, não determina uma tensão admissível universal nem define automaticamente o tipo de fundação. A interpretação deve considerar o perfil completo, o tipo de solo, a profundidade, a água, os recalques e as características da estrutura.

Em galpões extensos, a variabilidade lateral merece atenção especial. Um número reduzido de furos pode não identificar mudanças entre setores da implantação, principalmente quando existem cortes, aterros, antigas movimentações de terra ou grandes distâncias entre pilares.

5. Quando as sapatas podem ser uma solução adequada?

As fundações diretas devem ser avaliadas antes de se adotar fundações profundas. Quando o terreno e as cargas permitem, sapatas podem oferecer solução simples, segura e econômica.

Elas tendem a ser tecnicamente viáveis quando:

• as camadas superficiais apresentam resistência compatível;
• os recalques totais e diferenciais permanecem dentro dos limites do projeto;
• as dimensões das bases são executáveis;
• os momentos não provocam excentricidades incompatíveis;
• há estabilidade contra deslizamento e tombamento;
• as verificações de tração e arrancamento são atendidas;
• as fundações não interferem umas nas outras;
• a profundidade de assentamento é compatível com o terreno;
• escavação, reaterro e concretagem podem ser controlados;
• não existem aterros heterogêneos ou camadas frágeis sem tratamento adequado.

A escolha não deve ser feita apenas comparando a tensão aplicada com um valor genérico de tabela. Também é necessário verificar deformações.

Um solo pode não atingir ruptura e, ainda assim, recalcar mais do que a estrutura tolera. Em galpões, diferenças de deslocamento entre pilares podem afetar:

• alinhamento da estrutura metálica;
• funcionamento de fechamentos e telhas;
• portas industriais;
• pontes rolantes;
• tubulações e instalações;
• juntas entre galpões;
• equipamentos apoiados próximos aos pilares.

A análise deve integrar capacidade de carga, recalques e compatibilização entre solo, cargas, fundação e execução.

6. Quando o galpão pode precisar de estacas?

As fundações profundas passam a ser consideradas quando as fundações diretas não oferecem desempenho, segurança ou viabilidade executiva satisfatórios.

Entre as situações que podem conduzir ao uso de estacas estão:

• solos superficiais moles ou muito compressíveis;
• aterros espessos ou heterogêneos;
• recalques estimados acima dos limites admissíveis;
• grande diferença de carga entre pilares;
• momentos ou esforços horizontais relevantes;
• solicitações de tração;
• sapatas com dimensões excessivas ou sobrepostas;
• interferência entre fundações e instalações enterradas;
• necessidade de transferir cargas a camadas mais profundas;
• presença de equipamentos sensíveis a deslocamentos;
• ampliação de estrutura existente;
• materiais resistentes, matacões ou rocha que exijam método específico;
• restrições que impeçam escavações abertas de grandes dimensões.

O artigo quando usar estacas na fundação apresenta os critérios gerais para essa transição entre fundações diretas e profundas.

É importante evitar dois extremos.

O primeiro é adotar sapatas apenas porque o galpão parece leve.

O segundo é especificar estacas automaticamente em qualquer obra industrial.

Estacas não são sinal de projeto mais seguro por si só. Uma fundação profunda inadequada ao solo, às cargas ou ao método executivo também pode apresentar baixo desempenho. A solução mais racional é aquela que atende ao projeto com risco controlado e custo global coerente.

7. Estaca escavada, hélice contínua ou estaca raiz: qual pode atender ao galpão?

Depois de concluir que a fundação será profunda, ainda é necessário selecionar o método compatível.

A escolha não deve partir apenas do preço unitário ou do diâmetro. Estacas executadas por métodos diferentes interagem de formas distintas com o terreno.

O artigo o solo escolhe a fundação entre estaca escavada, hélice contínua e estaca raiz apresenta essa comparação de forma detalhada.

Estaca escavada

A estaca escavada mecanicamente pode ser uma alternativa eficiente em solos que mantenham o furo estável até a concretagem e em obras com cargas e profundidades compatíveis com o método.

Pode apresentar vantagens como:

• simplicidade executiva relativa;
• mobilização compatível com obras de diferentes portes;
• produtividade adequada em condições favoráveis;
• disponibilidade de vários diâmetros;
• boa relação entre custo e capacidade quando o solo permite controle do furo.

Exige cautela em solos não coesivos, instáveis ou com água interferindo na escavação. A limpeza da base, a estabilidade das paredes e a concretagem precisam ser verificadas.

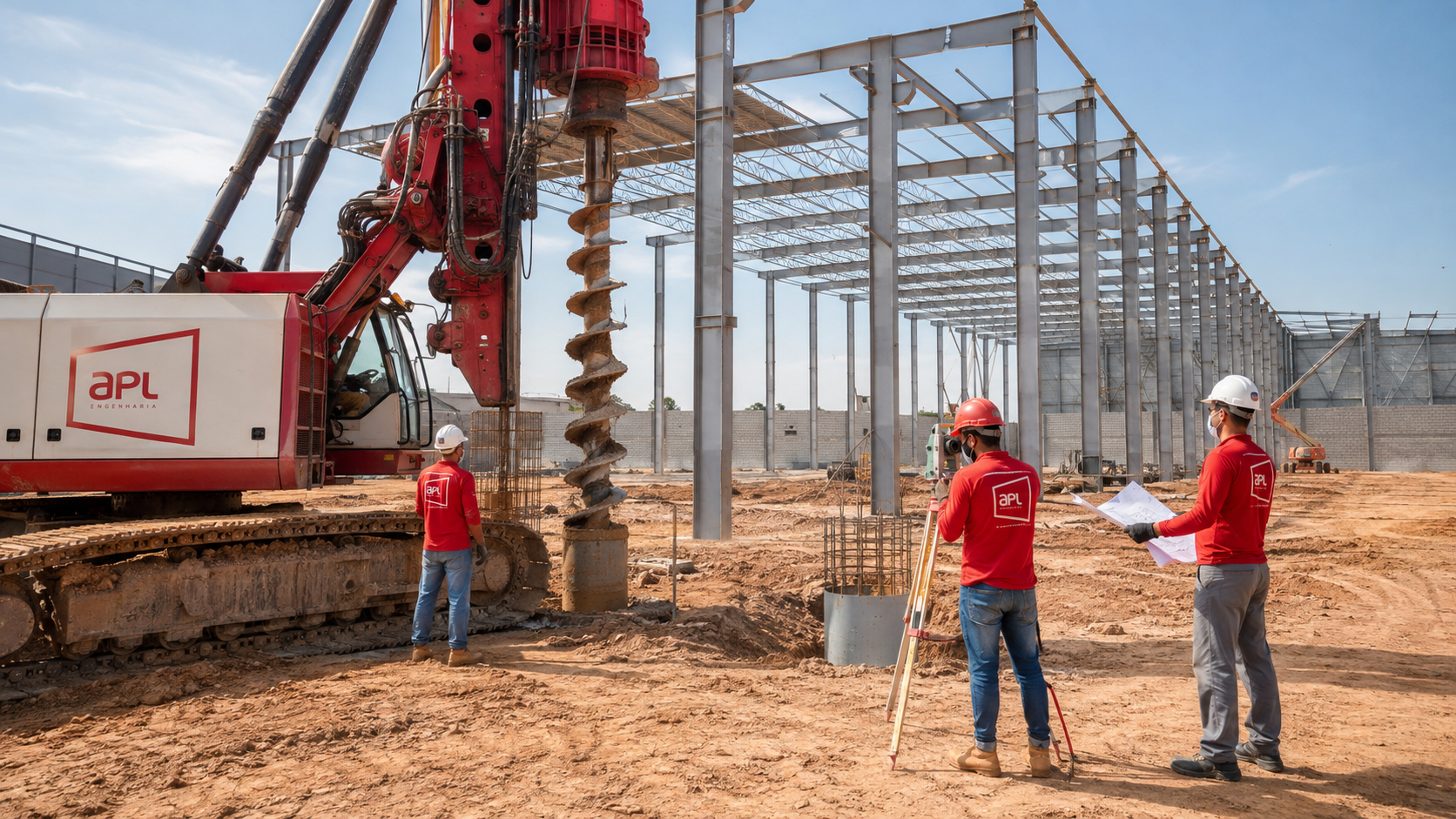

Estaca hélice contínua monitorada

A hélice contínua pode ser adequada para galpões com grande número de estacas, necessidade de produtividade e perfis em que manter um furo aberto representa risco.

Entre suas características estão:

• concretagem durante a retirada do trado;
• monitoramento dos parâmetros executivos;
• baixa vibração;
• produtividade elevada em obras com volume compatível;
• aplicação em diferentes perfis de solo;
• redução da exposição do furo aberto.

Como contraponto, exige planejamento de concretagem, acesso para equipamentos, plataforma estável, bomba e fornecimento contínuo de concreto.

Estaca raiz

A estaca raiz pode ser considerada quando o terreno ou o canteiro impõem condições mais complexas, como:

• presença de matacões;
• camadas muito resistentes;
• necessidade de atravessar rocha alterada;
• embutimento em maciço rochoso;
• acesso restrito;
• execução próxima a estruturas existentes;
• reforço ou ampliação de fundações;
• necessidade de estacas integralmente armadas;
• solicitações relevantes de tração, quando previstas e dimensionadas em projeto.

A estaca raiz não deve ser escolhida apenas porque possui maior capacidade de atravessar materiais resistentes. Seu custo, produtividade, diâmetro, armadura, perfuração e injeção precisam ser compatibilizados com a obra.

Comparação preliminar

Condição da obra	Alternativa que pode ser avaliada	Verificação indispensável
Solo superficial resistente e recalques controlados	Sapatas	Capacidade, recalques, momentos e estabilidade
Solo coesivo e furo temporariamente estável	Estaca escavada	Água, estabilidade e limpeza da base
Grande quantidade de estacas e necessidade de produtividade	Hélice contínua	Plataforma, concreto, monitoramento e armadura
Solo não coesivo ou presença de água com risco para furo aberto	Hélice contínua ou método estabilizado	Compatibilidade do equipamento e controle executivo
Matacões, materiais resistentes ou rocha	Estaca raiz ou outro método compatível	Investigação complementar e ferramenta de perfuração
Acesso restrito ou reforço de estrutura existente	Estaca raiz	Dimensões do equipamento, perfuração e injeção
Momentos, forças horizontais ou tração relevantes	Grupo de estacas dimensionado para os esforços	Distribuição de esforços, armadura e deslocamentos

A tabela é uma orientação inicial. Ela não substitui sondagem, projeto e análise das condições reais do canteiro.

8. Como vento, tração e forças horizontais mudam o bloco de fundação?

Quando um bloco recebe apenas compressão centrada, a distribuição de esforços entre as estacas tende a ser mais uniforme.

Com a presença de momento, algumas estacas podem receber compressão maior, enquanto outras recebem compressão reduzida ou até tração. A resposta depende da geometria do grupo, da rigidez do bloco, da interação com o solo e da estrutura.

Por isso, não é tecnicamente correto definir a quantidade de estacas apenas dividindo a carga vertical do pilar pela capacidade admissível de uma estaca.

Também precisam ser avaliados:

• momentos em cada direção;
• forças horizontais;
• excentricidades;
• tração em estacas;
• espaçamento do grupo;
• efeito de grupo;
• rigidez lateral do terreno;
• bloco de coroamento;
• ligação entre pilar, placa de base, chumbadores e bloco;
• deslocamentos e rotações admissíveis.

Esses esforços também influenciam a armadura. O conteúdo sobre armadura de estacas em compressão e flexo-compressão demonstra por que uma armadura padrão nem sempre atende a todos os casos.

9. Pontes rolantes e equipamentos exigem atenção separada

Uma ponte rolante altera o problema estrutural do galpão.

Além das cargas verticais, sua operação pode introduzir:

• forças horizontais longitudinais;
• forças transversais;
• efeitos de frenagem;
• impacto;
• variação de carga entre apoios;
• requisitos mais rigorosos de alinhamento e deformação.

Essas solicitações precisam chegar corretamente ao projeto de fundações. Caso contrário, a fundação pode ser dimensionada para uma estrutura diferente daquela que realmente funcionará.

Máquinas industriais também merecem análise própria. Conforme seu funcionamento, podem existir ações dinâmicas, vibrações, frequências de operação e limites de deslocamento mais restritivos.

A solução pode envolver:

• base independente;
• isolamento em relação ao piso;
• aumento de rigidez;
• fundação profunda localizada;
• tratamento do terreno;
• controle de vibrações;
• monitoramento durante a operação.

Não é racional aplicar a solução mais robusta em todo o galpão se a solicitação especial existe apenas em uma área. Também não é seguro tratar uma máquina dinâmica como se fosse apenas uma carga estática distribuída.

10. A ampliação futura deve entrar no projeto inicial?

Sempre que houver previsão real de expansão, ela deve ser informada aos projetistas.

A ampliação pode envolver:

• novos vãos;
• aumento de cobertura;
• implantação de mezaninos;
• instalação de pontes rolantes;
• mudança de equipamentos;
• fechamento de áreas antes abertas;
• alteração das ações de vento;
• novos pilares próximos às fundações existentes.

Projetar todas as fundações para uma expansão apenas hipotética pode elevar o custo sem benefício comprovado. Entretanto, ignorar uma ampliação já prevista pode gerar reforços caros e interferências futuras.

A decisão racional é trabalhar com cenários definidos:

1. configuração inicial;
2. ampliação efetivamente prevista;
3. limites de crescimento admitidos;
4. pontos preparados para continuidade da estrutura;
5. condições que exigirão nova verificação.

11. O acesso ao canteiro pode mudar o tipo de fundação

Uma fundação corretamente calculada precisa ser executável.

Em galpões industriais, o terreno pode parecer amplo, mas ainda apresentar restrições como:

• redes aéreas;
• interferências enterradas;
• acesso por portões estreitos;
• pavimento existente;
• operação simultânea da indústria;
• proximidade de edificações;
• ausência de área para montagem de armaduras;
• limitação de altura;
• dificuldade de posicionamento de betoneiras e bombas;
• plataforma incapaz de suportar a perfuratriz;
• restrições de ruído ou vibração.

Essas condições devem ser avaliadas antes da contratação.

O artigo sobre como preparar a obra para execução de estacas apresenta os requisitos de sondagem, acesso, locação, plataforma, armadura e concreto que antecedem a mobilização.

12. Quais normas precisam ser consideradas?

O projeto e a execução devem utilizar as versões vigentes das normas aplicáveis ao empreendimento.

Entre as principais referências estão:

• ABNT NBR 6122 — projeto e execução de fundações;
• ABNT NBR 6484 — sondagem de simples reconhecimento com SPT;
• ABNT NBR 8036 — programação de sondagens de simples reconhecimento;
• ABNT NBR 8681 — ações e segurança nas estruturas;
• ABNT NBR 8800 — projeto de estruturas de aço e estruturas mistas;
• ABNT NBR 6118 — projeto de estruturas de concreto;
• ABNT NBR 6120 — ações para o cálculo de estruturas de edificações.

Outras normas podem ser necessárias conforme equipamentos, ações dinâmicas, pré-moldados, pisos, estruturas especiais e condições específicas do projeto.

A norma não escolhe automaticamente entre sapata e estaca. Ela fornece critérios de segurança, investigação, dimensionamento, execução e controle que precisam ser aplicados ao caso real.

13. Erros mais comuns na fundação de galpões

Alguns erros aparecem com frequência:

• definir a fundação antes de receber a sondagem;
• utilizar apenas a carga vertical máxima dos pilares;
• ignorar combinações com vento e tração;
• confundir piso industrial com fundação da estrutura;
• adotar tensão admissível genérica sem avaliar recalques;
• executar poucos furos em uma área extensa e heterogênea;
• desconsiderar aterros existentes;
• escolher a estaca apenas pelo menor preço por metro;
• comparar métodos diferentes apenas pelo diâmetro;
• não conferir acesso e plataforma para o equipamento;
• projetar armadura incompatível com o método executivo;
• não prever continuidade do concreto em estacas hélice;
• ignorar pontes rolantes e bases de máquinas;
• deixar a expansão futura para ser resolvida apenas durante a obra;
• iniciar a execução sem compatibilizar locação, blocos, chumbadores e estrutura metálica.

O custo desses erros não aparece apenas na fundação. Pode surgir como atraso de montagem, reforço, desalinhamento, consumo adicional de concreto, mudança de equipamento, paralisação ou revisão do projeto durante a execução.

14. Checklist antes de definir a fundação

Antes de aprovar a solução, verifique:

Pergunta	Conferência
A implantação definitiva do galpão está disponível?	☐
A sondagem representa toda a área relevante?	☐
Cortes, aterros e movimentações anteriores foram identificados?	☐
As reações dos pilares incluem todas as combinações necessárias?	☐
Vento, tração, momentos e forças horizontais foram considerados?	☐
Pontes rolantes e equipamentos foram informados?	☐
Capacidade de carga e recalques foram verificados?	☐
Sapatas foram avaliadas antes da adoção de estacas?	☐
O método de estaca é compatível com o solo?	☐
O equipamento consegue acessar e operar no local?	☐
A plataforma de trabalho foi dimensionada e preparada?	☐
Concreto, bomba e armaduras estão compatibilizados?	☐
A expansão futura está definida ou claramente excluída?	☐
Projeto estrutural, fundações e chumbadores foram compatibilizados?	☐
O controle executivo e os ensaios necessários foram previstos?	☐

Se várias respostas ainda estiverem indefinidas, provavelmente a obra não está pronta para contratar a execução apenas com base em preço unitário.

15. Como a APL Engenharia atua em fundações industriais

A APL Engenharia integra investigação geotécnica, análise de projeto e execução de fundações profundas para obras residenciais, comerciais, industriais, de mineração, infraestrutura e energia.

Os serviços de empresa de fundações para execução de estacas incluem diferentes métodos executivos, permitindo compatibilizar a solução com o solo, as cargas e as condições do canteiro.

A empresa também desenvolve projetos geotécnicos de fundação, integrando investigação do subsolo, critérios de dimensionamento e viabilidade executiva.

Em galpões, essa integração é especialmente relevante porque a solução precisa considerar simultaneamente:

• distribuição dos pilares;
• cargas verticais;
• momentos e forças horizontais;
• vento e tração;
• pontes rolantes;
• equipamentos;
• solo e nível d’água;
• acessos e interferências;
• produtividade;
• concreto e armaduras;
• controle de execução;
• possibilidade de expansão.

Uma proposta de fundação tecnicamente coerente deve partir dessas informações, e não apenas de uma quantidade preliminar de metros de estaca.

Perguntas frequentes

Todo galpão industrial precisa de estacas?

Não. Muitos galpões podem utilizar sapatas ou outras fundações diretas quando o solo superficial, as cargas, os momentos, os recalques e as condições de estabilidade são compatíveis. As estacas devem ser adotadas quando oferecem solução técnica e executiva mais adequada.

Estrutura metálica leve significa fundação pequena?

Não necessariamente. O peso próprio pode ser reduzido, mas vento, tração, momentos, forças horizontais, pontes rolantes e equipamentos podem controlar o dimensionamento.

O SPT define diretamente o tamanho da sapata?

Não. A sondagem fornece informações sobre o perfil e a resistência do terreno. O projeto precisa interpretar esses dados e verificar capacidade de carga, recalques, profundidade, água, geometria e ações estruturais.

Qual estaca é mais indicada para galpão industrial?

Não existe um método universal. Estacas escavadas podem funcionar bem em solos estáveis; hélice contínua pode oferecer produtividade e melhor controle em determinados perfis; estaca raiz pode ser adequada em materiais resistentes, rocha, acesso restrito, reforços ou condições específicas de tração. A escolha depende do projeto e do terreno.

Ponte rolante muda a fundação?

Pode mudar. Pontes rolantes introduzem cargas móveis, esforços horizontais e efeitos operacionais que devem ser considerados nas reações fornecidas ao projetista de fundações.

O piso industrial precisa usar a mesma fundação dos pilares?

Geralmente são sistemas diferentes. O piso costuma trabalhar sobre o terreno preparado, enquanto os pilares descarregam em sapatas, blocos ou estacas. Equipamentos especiais podem exigir bases independentes.

É possível preparar a fundação para uma ampliação futura?

Sim, desde que a ampliação esteja suficientemente definida. Projetar para uma hipótese vaga pode elevar custos; ignorar uma expansão já planejada pode gerar reforços e interferências. O cenário futuro precisa ser explicitado no projeto.

Conclusão

A fundação para galpão industrial não deve ser escolhida apenas pelo peso da estrutura nem pelo menor preço unitário da execução.

A solução nasce da integração entre:

• solo;
• cargas verticais;
• vento;
• tração;
• momentos;
• esforços horizontais;
• equipamentos;
• pontes rolantes;
• recalques;
• acesso;
• método executivo;
• expansão futura.

Quando o terreno superficial apresenta resistência e deformabilidade compatíveis, sapatas podem ser a alternativa mais racional.

Quando existem solos compressíveis, aterros, recalques excessivos, esforços relevantes ou inviabilidade geométrica das bases, as estacas passam a ser avaliadas.

A escolha entre estaca escavada, hélice contínua e estaca raiz deve considerar o comportamento do solo e a forma como cada método pode ser executado e controlado no canteiro.

O ponto central é simples:

Não existe fundação padrão para galpão. Existe uma solução compatível com aquele terreno, aquelas cargas e aquela operação industrial.

Antes de contratar a execução, reúna a sondagem, as reações dos pilares, a implantação, as informações sobre equipamentos e as condições de acesso. Com esses dados, fale com a equipe técnica da APL Engenharia pelo WhatsApp para avaliar a viabilidade executiva e orientar a solução de fundação mais coerente para a obra.
