Sondagem antes ou depois da terraplenagem?

A sondagem representa as condições do terreno na posição e na cota em que foi executada. Quando a obra realiza cortes, aterros ou alterações de implantação, a profundidade registrada no boletim deixa de corresponder diretamente à profundidade medida a partir do terreno final.

Isso não significa que toda sondagem executada antes da terraplenagem perdeu a validade. Significa que os resultados precisam ser compatibilizados com o levantamento topográfico, o projeto de terraplenagem, a cota da boca de cada furo e as cotas finais da obra.

O problema se torna mais grave quando o relatório não informa adequadamente o nivelamento dos furos. Nessa situação, pode não ser possível determinar se determinada camada resistente estava a 5 metros abaixo do terreno natural, a 5 metros abaixo de uma plataforma já terraplenada ou em uma referência altimétrica arbitrária.

Se sua obra ainda será terraplenada ou possui uma sondagem executada em uma configuração anterior do terreno, envie o relatório, a implantação, o levantamento topográfico e o projeto de terraplenagem para uma avaliação inicial pelo WhatsApp da APL Engenharia.

Vídeo: sondagem antes ou depois da terraplenagem?

Neste vídeo, explicamos por que a sondagem precisa estar relacionada às cotas da obra, como cortes e aterros alteram a profundidade das camadas e por que um relatório sem nivelamento confiável pode gerar dúvidas durante o projeto de fundações.

1. Existe um momento correto para executar a sondagem?

Não existe uma resposta única para todas as obras.

A sondagem pode ser necessária ainda na fase de estudo do terreno, antes da definição da terraplenagem. Em outros casos, a investigação pode ser programada depois que a plataforma de implantação estiver executada.

O momento adequado depende da pergunta que a investigação precisa responder.

Uma sondagem preliminar pode ser executada antes da terraplenagem para:

avaliar a viabilidade do terreno;
identificar a sequência das camadas;
verificar a presença de solos moles, aterros, água, matacões ou rocha;
comparar alternativas de implantação;
subsidiar os estudos iniciais de fundações, contenções e movimentação de terra.

Já a investigação destinada ao projeto definitivo precisa estar compatibilizada com:

a implantação final da edificação;
as cotas de corte e aterro;
os níveis de subsolos e blocos de fundação;
as cargas previstas;
a solução estrutural;
as contenções;
a drenagem;
a posição definitiva das estruturas.

Portanto, a questão não é simplesmente escolher entre “antes” ou “depois”. A questão técnica correta é:

A sondagem disponível representa espacial e altimetricamente o terreno que receberá a obra?

2. A sondagem mede profundidades a partir da boca do furo

Nos boletins de sondagem, as profundidades são normalmente registradas a partir da superfície existente no local do furo no momento da execução.

Essa superfície corresponde à boca do furo.

Se uma camada resistente foi encontrada a 8 metros de profundidade, isso significa que ela estava 8 metros abaixo da boca daquele furo naquele momento. Para transformar essa profundidade em uma cota altimétrica, é necessário conhecer a cota da boca do furo.

A relação é simples:

Cota da camada = cota da boca do furo – profundidade registrada

Imagine a seguinte situação:

cota da boca do furo: 100,00 m;
início da camada resistente: 8,00 m de profundidade.

Logo:

Cota da camada resistente = 100,00 – 8,00 = 92,00 m

A camada está, portanto, na cota 92,00 m.

Essa informação permite relacionar a sondagem ao projeto. Sem a cota da boca, sabe-se que a camada estava a 8 metros da superfície investigada, mas pode não ser possível determinar sua posição em relação ao terreno final, ao bloco de fundação ou à plataforma da obra.

3. O que acontece quando a sondagem é executada antes de um corte?

Quando a terraplenagem remove solo, parte do perfil investigado deixa de existir.

Considere o exemplo anterior:

boca original do furo: cota 100,00 m;
camada resistente: cota 92,00 m;
terreno final depois do corte: cota 97,00 m.

A camada que originalmente estava a 8 metros de profundidade passará a estar a 5 metros abaixo do terreno final:

Profundidade em relação ao terreno final = 97,00 – 92,00 = 5,00 m

A sondagem pode continuar fornecendo informações úteis sobre o material remanescente. Entretanto, o projetista não deve utilizar diretamente as profundidades originais como se a obra permanecesse na mesma cota.

O corte também pode:

eliminar camadas superficiais fracas;
aproximar a fundação do nível d’água;
expor solos suscetíveis à erosão ou desagregação;
remover parte da espessura de uma camada resistente;
alterar tensões existentes no maciço;
exigir contenções temporárias ou definitivas;
modificar as condições de acesso e execução das fundações.

Em cortes elevados, a investigação precisa ser analisada em função da cota final de implantação e não apenas da superfície existente na data da sondagem.

4. O que acontece quando a sondagem é executada antes de um aterro?

No aterro, ocorre o movimento inverso: uma nova camada é acrescentada acima do terreno investigado.

Retomando o mesmo exemplo:

terreno original: cota 100,00 m;
camada resistente: cota 92,00 m;
terreno final depois do aterro: cota 103,00 m.

Depois da execução do aterro, a camada resistente estará a 11 metros abaixo da superfície final:

Profundidade em relação ao terreno final = 103,00 – 92,00 = 11,00 m

Nesse caso, a sondagem anterior informa as condições do terreno natural, mas não caracteriza automaticamente o novo aterro.

Será necessário conhecer:

material utilizado;
procedência;
espessura das camadas compactadas;
umidade durante a execução;
energia e equipamento de compactação;
grau de compactação especificado;
resultados do controle tecnológico;
homogeneidade;
tempo decorrido desde a execução;
possibilidade de deformação do aterro e do solo de fundação.

A presença de um aterro também aumenta as tensões transmitidas ao terreno natural. Dependendo da espessura, do tipo de material e da compressibilidade do subsolo, podem ocorrer recalques mesmo antes da construção da edificação.

O artigo sobre sondagem em aterro e riscos para fundações explica por que não basta analisar apenas a aparência da superfície aterrada.

5. Sondar depois da terraplenagem é sempre melhor?

Não necessariamente.

Executar a sondagem depois da terraplenagem possui a vantagem de relacionar diretamente as profundidades ao nível final da plataforma. Entretanto, essa decisão também apresenta limitações.

Se a obra esperar toda a movimentação de terra para iniciar a investigação, pode descobrir tardiamente:

solo mole sob o aterro;
nível d’água elevado;
rocha em profundidade irregular;
matacões;
aterro antigo não identificado;
material compressível;
necessidade de substituição de solo;
necessidade de fundações profundas;
contenções mais complexas que as previstas.

Essas condições poderiam modificar o próprio projeto de terraplenagem.

Além disso, uma sondagem executada sobre aterro recente atravessará primeiro o material colocado. Isso permite reconhecer sua espessura e obter informações de campo, mas não substitui o controle tecnológico realizado durante a execução do aterro.

A melhor estratégia pode envolver duas etapas:

investigação preliminar antes da movimentação de terra;
verificação ou complementação depois da definição das cotas e da implantação final.

Essa necessidade depende do porte da obra, da variabilidade do terreno, da altura dos cortes e aterros e das consequências de uma interpretação incorreta.

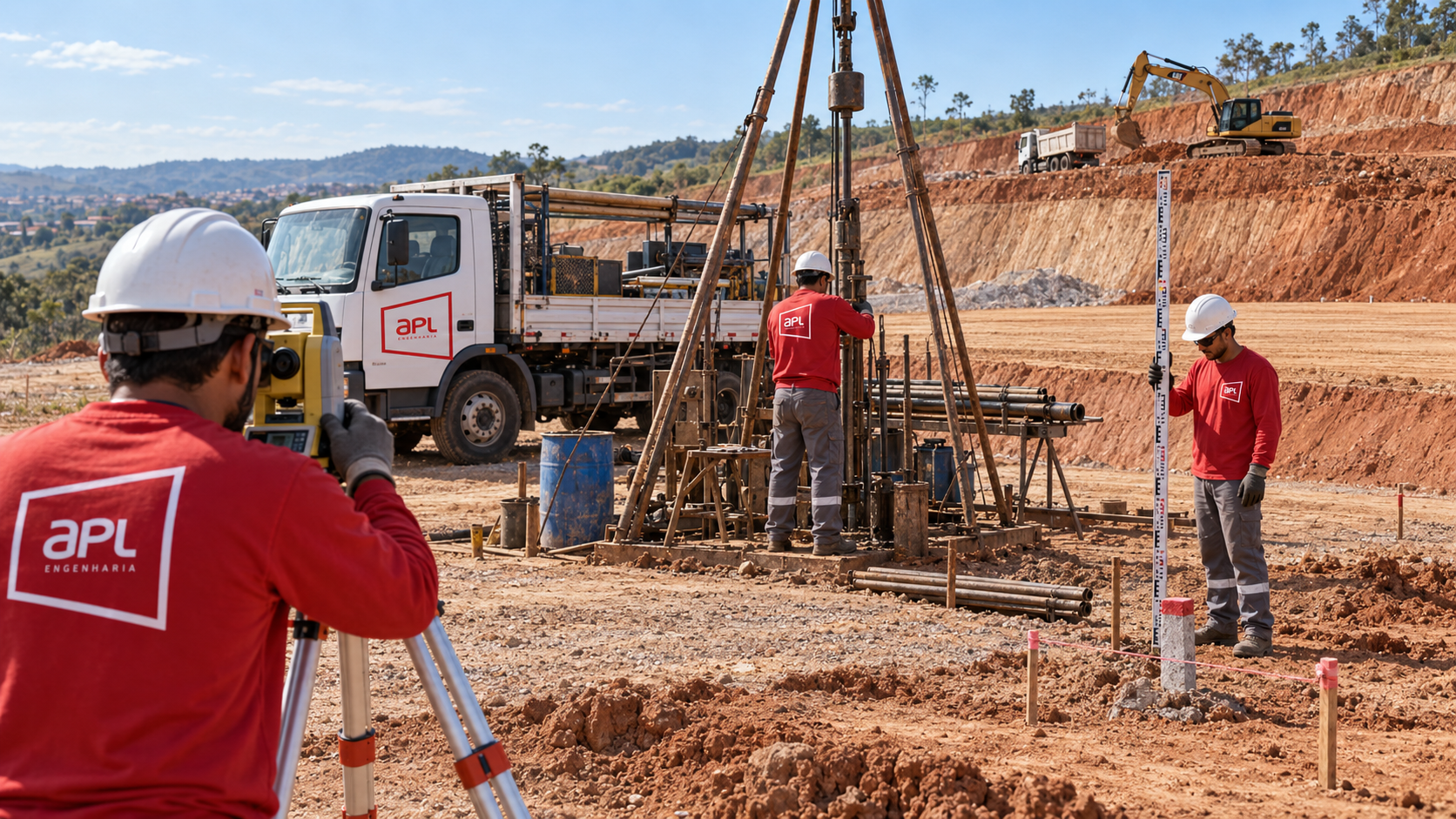

6. O problema do nivelamento em sondagens recebidas de terceiros

Quando a APL Engenharia recebe sondagens executadas por terceiros para elaborar projetos ou avaliar fundações, é comum encontrar relatórios com boa descrição das camadas e valores de NSPT, mas sem uma referência altimétrica suficientemente clara.

Entre os problemas encontrados estão:

ausência da cota da boca dos furos;
indicação de “cota 0,00” em todos os pontos;
referência de nível não identificada;
RN sem descrição ou sem materialização no terreno;
cotas obtidas de bases diferentes;
falta de levantamento planialtimétrico;
croqui sem coordenadas;
furos localizados apenas de forma aproximada;
ausência da data ou da condição do terreno durante a execução;
falta de informação sobre terraplenagem anterior;
incompatibilidade entre a planta de sondagem e a implantação utilizada no projeto;
desconhecimento sobre a execução dos furos antes ou depois dos cortes e aterros.

Nessas situações, a dúvida não está necessariamente na execução do ensaio SPT. O problema está na impossibilidade de posicionar corretamente o perfil investigado dentro do modelo altimétrico da obra.

Uma cota 0,00 pode ser utilizada?

Uma cota local ou arbitrária pode ser tecnicamente utilizada, desde que:

exista um único referencial para toda a campanha;
o RN esteja claramente identificado;
o ponto de referência esteja materializado ou possa ser recuperado;
todas as cotas dos furos estejam relacionadas ao mesmo RN;
seja possível relacionar esse sistema ao levantamento topográfico e ao projeto;
o relatório esclareça a condição do terreno na data da investigação.

O problema não é utilizar uma referência local. O problema é informar “0,00” sem explicar a origem da referência ou adotar zero individualmente para cada furo.

Quando cada furo é tratado como se estivesse na cota 0,00, perdem-se as diferenças reais de nível entre os pontos. Uma camada encontrada a 6 metros em dois furos pode não estar na mesma cota geotécnica se as bocas estiverem em níveis diferentes.

Exemplo de erro provocado pela falta de nivelamento

Considere dois furos:

SP-01: camada resistente a 6 metros;
SP-02: camada resistente a 6 metros.

Se ambos forem apresentados apenas com profundidades, pode parecer que a camada é horizontal.

Mas suponha que:

boca do SP-01 esteja na cota 102,00 m;
boca do SP-02 esteja na cota 98,00 m.

As cotas da camada seriam:

SP-01: 102,00 – 6,00 = 96,00 m;
SP-02: 98,00 – 6,00 = 92,00 m.

Embora a profundidade seja igual, existe uma diferença altimétrica de 4 metros entre as ocorrências da camada.

Sem o nivelamento, essa diferença pode permanecer invisível no perfil geotécnico.

7. Profundidade não é a mesma coisa que cota

Essa distinção é fundamental.

Profundidade é a distância vertical medida a partir da boca do furo.

Cota é a posição altimétrica do ponto em relação a um referencial comum.

Dois furos podem encontrar a mesma camada na mesma profundidade, mas em cotas diferentes. Também podem encontrar a camada em profundidades diferentes, porém praticamente na mesma cota.

Para interpretar a continuidade das camadas, o projetista precisa analisar:

posição planimétrica dos furos;
cota da boca;
profundidade das transições;
cota das transições;
distância entre os pontos;
relevo;
cortes e aterros;
geologia local;
implantação das estruturas.

Essa cautela é ainda mais importante porque o subsolo pode variar significativamente dentro de uma mesma área, conforme explicado no artigo por que o solo pode mudar dentro do mesmo terreno.

8. Como saber se uma sondagem foi executada antes ou depois da terraplenagem?

A resposta deve ser buscada na documentação da obra. Não é tecnicamente seguro presumir a condição apenas pela aparência do relatório.

Devem ser verificados:

data de execução de cada furo;
data da terraplenagem;
levantamento topográfico anterior;
levantamento topográfico atual;
projeto de terraplenagem;
medições de corte e aterro;
diário de obra;
fotografias do período;
croquis de campo;
coordenadas e cotas das bocas;
descrição do RN utilizado;
registros de alterações da implantação.

A descrição das primeiras camadas também pode fornecer indícios, como presença de brita, material de empréstimo, entulho, solo compactado ou aterro heterogêneo. Entretanto, esses indícios não substituem a comprovação documental.

Se não for possível reconstruir a referência altimétrica com segurança, o projetista deverá avaliar a necessidade de:

levantamento topográfico atual;
relocalização dos furos;
nova amarração altimétrica;
sondagens complementares;
investigação de pontos críticos;
verificação durante a execução das fundações.

9. Quando uma sondagem antiga ainda pode ser aproveitada?

A idade do relatório, isoladamente, não determina sua validade.

Uma sondagem anterior pode continuar tecnicamente útil quando:

os furos estão corretamente localizados;
as cotas das bocas são conhecidas;
o RN pode ser relacionado ao projeto atual;
a implantação não mudou significativamente;
os cortes e aterros são conhecidos;
não houve intervenção relevante no terreno;
a profundidade investigada permanece compatível com a obra;
os métodos e registros atendem às necessidades atuais;
não surgiram divergências relevantes durante a obra.

Por outro lado, a complementação deve ser considerada quando:

a edificação mudou de posição;
novas estruturas foram acrescentadas;
houve corte ou aterro sem controle altimétrico;
o relatório não permite localizar os furos;
as cotas das bocas são desconhecidas;
o aterro executado não foi caracterizado;
a investigação termina acima da região de interesse das fundações;
existem divergências importantes entre os furos;
o terreno encontrado em obra não corresponde ao relatório;
há dúvida sobre matacões, impenetráveis ou rocha;
as cargas ou a solução de fundação foram alteradas.

O artigo sobre quantidade e distribuição dos furos conforme a NBR 8036 mostra por que cumprir um número mínimo de pontos não garante, sozinho, que a investigação represente adequadamente o terreno.

10. Como cortes e aterros afetam o projeto de fundações?

Uma diferença aparentemente simples de cota pode modificar decisões relevantes do projeto.

Comprimento das estacas

Se a plataforma recebe aterro, a camada resistente fica mais profunda em relação ao terreno final. Isso pode aumentar o comprimento executivo das estacas.

Se ocorre corte, a mesma camada pode ficar mais próxima da superfície.

Cota dos blocos e arrasamento

O projeto precisa relacionar a ponta, o fuste, o bloco e a cota de arrasamento das estacas ao mesmo sistema altimétrico utilizado na sondagem.

Estimativa de volumes

Profundidades interpretadas incorretamente podem alterar estimativas de:

concreto;
argamassa;
aço;
perfuração;
revestimento;
descarte de material;
duração dos serviços.

Escolha do equipamento

A terraplenagem pode modificar:

espaço para operação;
inclinação da plataforma;
capacidade de suporte superficial;
acesso de caminhões e equipamentos;
altura livre;
proximidade de taludes;
necessidade de contenção;
risco de instabilidade.

Nível d’água

A profundidade do nível d’água também deve ser analisada em cota.

Um nível d’água encontrado a 4 metros abaixo do terreno original pode ficar apenas 1 metro abaixo de uma plataforma rebaixada por corte de 3 metros. Essa alteração pode influenciar escavações, estabilidade dos furos, drenagem e método de fundação.

11. Sondagem SPT, mista ou rotativa depois da terraplenagem?

A escolha do método depende do material e da pergunta técnica.

A sondagem a percussão SPT permite investigar os solos, identificar camadas, obter amostras, registrar o nível d’água observado e medir o índice de resistência à penetração NSPT.

Quando há material impenetrável ao SPT, transição solo-rocha, matacões ou necessidade de caracterizar o maciço rochoso, pode ser necessário avançar para sondagens mistas e rotativas.

A terraplenagem não muda essa lógica, mas pode mudar:

a profundidade inicial de cada material;
a extensão do trecho em solo;
a posição da transição solo-rocha;
a profundidade necessária da investigação;
a acessibilidade dos equipamentos;
a necessidade de revestimento;
a interpretação da continuidade das camadas.

Em obras com cortes e aterros relevantes, a programação deve ser definida a partir das cotas finais e das estruturas previstas.

12. Quais documentos devem ser fornecidos antes da sondagem?

Para que a campanha possa ser corretamente planejada e posteriormente aproveitada pelo projetista, recomenda-se disponibilizar:

planta de implantação atualizada;
levantamento planialtimétrico;
projeto de terraplenagem;
indicação das cotas finais;
planta com regiões de corte e aterro;
coordenadas dos furos;
referência de nível;
localização do RN no terreno;
posição de blocos, pilares, contenções e subsolos;
informações sobre aterros existentes;
relatórios de sondagens anteriores;
dados sobre estruturas vizinhas;
limitações de acesso;
interferências enterradas;
previsão de alteração futura do terreno.

A página de serviços de geotecnia da APL Engenharia apresenta os métodos de investigação disponíveis para solos, materiais impenetráveis e maciços rochosos.

13. Responsabilidades na compatibilização das informações

A qualidade da interpretação depende da integração entre contratante, topografia, empresa de sondagem e projetista.

Contratante e responsável pela obra

Devem fornecer a implantação, as cotas, o projeto de terraplenagem e as informações existentes sobre intervenções anteriores.

Equipe de topografia

Deve estabelecer e registrar o sistema de referência utilizado, materializar o RN quando necessário e permitir que as cotas sejam recuperadas nas etapas seguintes.

Empresa de sondagem

Deve identificar os furos, registrar a condição encontrada, apresentar sua localização conforme as informações fornecidas e relacionar os pontos ao referencial definido para a campanha.

Projetista geotécnico ou de fundações

Deve verificar se a investigação representa a implantação, as cotas finais, as cargas e a solução prevista. Quando as informações forem insuficientes ou contraditórias, cabe avaliar a necessidade de complementação.

A sondagem não deve ser analisada isoladamente. Ela faz parte de um conjunto de informações que inclui topografia, terraplenagem, projeto estrutural, geologia, condições de execução e comportamento esperado do terreno.

14. Checklist para utilizar sondagens em terrenos terraplenados

Antes de utilizar o relatório no projeto, verifique:

Os furos possuem coordenadas?
As cotas das bocas estão informadas?
Existe um RN comum?
O RN está identificado e pode ser recuperado?
A sondagem foi executada antes ou depois da terraplenagem?
As cotas originais do terreno são conhecidas?
As cotas finais estão definidas?
Os volumes de corte e aterro são conhecidos?
O aterro possui controle tecnológico?
A implantação atual coincide com a planta dos furos?
A profundidade investigada alcança a região de interesse?
O nível d’água foi convertido para cota?
Existem divergências relevantes entre os perfis?
A investigação permite distinguir solo, matacão e rocha?
Há necessidade de furos complementares?
O projetista considera a campanha suficiente para a solução prevista?

Se uma dessas respostas for desconhecida, isso não significa automaticamente que todo o relatório deva ser descartado. Significa que a incerteza precisa ser identificada e tratada antes de ser incorporada ao projeto.

15. Erros mais comuns

Tratar todas as bocas dos furos como cota 0,00

Isso elimina as diferenças reais de nível entre os pontos quando não existe um referencial comum claramente definido.

Utilizar a profundidade original após um corte

A camada permanece na mesma cota geológica, mas sua profundidade em relação à nova superfície diminui.

Acrescentar o aterro apenas ao comprimento das estacas

O aterro também pode gerar tensões, recalques, atrito negativo e alterações nas condições executivas.

Considerar que a sondagem realizada sobre o aterro comprova sua compactação

O SPT fornece informações importantes, mas não substitui o controle tecnológico definido para execução e aceitação do aterro.

Desconsiderar a data da investigação

Sem a cronologia, pode ser impossível saber qual configuração do terreno foi efetivamente investigada.

Confiar apenas no croqui aproximado

Um desenho sem coordenadas, cotas ou referências recuperáveis pode não permitir a correta sobreposição com a implantação atual.

Presumir que profundidades iguais representam a mesma camada

Sem as cotas das bocas, essa correlação pode estar errada.

Perguntas frequentes

É melhor fazer a sondagem antes ou depois da terraplenagem?

Depende da fase do projeto. Antes da terraplenagem, a sondagem ajuda a conhecer o terreno natural e pode orientar a própria movimentação de terra. Depois, permite relacionar diretamente as profundidades à plataforma final. Obras mais complexas podem exigir investigação em etapas.

Uma sondagem feita antes do corte ainda pode ser usada?

Pode, desde que os furos estejam localizados e nivelados e que seja possível converter as profundidades originais para as cotas finais. Também é necessário verificar se a implantação e a profundidade investigada continuam compatíveis com o projeto.

É necessário repetir a sondagem depois de um aterro?

Não automaticamente. A decisão depende da espessura e do tipo de aterro, do controle tecnológico, das condições do terreno natural, das cargas e da finalidade da investigação. Em alguns casos, uma complementação localizada é suficiente.

O que é a cota da boca do furo?

É a posição altimétrica da superfície onde a sondagem começou. Ela permite converter as profundidades registradas em cotas e relacionar as camadas ao projeto da obra.

Posso utilizar um relatório em que todos os furos possuem cota 0,00?

Somente se o zero fizer parte de um sistema local comum, claramente definido e relacionável ao projeto. Se cada furo recebeu um zero independente, não é possível comparar corretamente as cotas das camadas.

A coordenada do furo substitui o nivelamento?

Não. As coordenadas planimétricas indicam a posição horizontal. O nivelamento informa a posição vertical. Para uma interpretação espacial adequada, as duas informações são necessárias.

O nível d’água também deve ser analisado em cota?

Sim. A profundidade do nível d’água precisa ser relacionada à cota da boca e às cotas de escavação, subsolos, blocos e plataformas.

Normas e referências técnicas relacionadas

A programação, execução e interpretação devem considerar as edições vigentes das normas aplicáveis, entre elas:

ABNT NBR 6484 — sondagens de simples reconhecimento com SPT;
ABNT NBR 8036 — programação de sondagens para fundações de edifícios;
ABNT NBR 6122 — projeto e execução de fundações;
ABNT NBR 13133 — execução de levantamento topográfico;
normas e procedimentos aplicáveis às sondagens rotativas, à terraplenagem, ao controle de compactação e aos ensaios complementares.

As normas devem ser interpretadas em conjunto com o projeto, as condições do terreno, a fase da obra e a responsabilidade técnica dos profissionais envolvidos.

Conclusão

A sondagem não mostra apenas o que existe abaixo do terreno. Ela mostra o que existe abaixo de uma determinada posição e de uma determinada cota, na condição encontrada na data da investigação.

Cortes reduzem a profundidade das camadas em relação à superfície final. Aterros aumentam essa profundidade e introduzem um novo material que precisa ser caracterizado e controlado. Em ambos os casos, a utilidade da sondagem depende da possibilidade de relacionar seus resultados ao sistema altimétrico da obra.

O nivelamento inadequado é especialmente crítico quando são recebidos relatórios de terceiros. Sem cota da boca, RN identificado e informação sobre a cronologia da terraplenagem, pode permanecer a dúvida sobre qual terreno foi realmente investigado.

Por isso, profundidade, cota, coordenadas, implantação e terraplenagem precisam ser analisadas em conjunto. Quando essa compatibilização não é possível, a investigação complementar pode ser mais segura do que projetar com uma referência incerta.

A APL Engenharia executa sondagens SPT, mistas e rotativas para investigação de solos e rochas. Para solicitar uma avaliação, envie a localização da obra, a implantação, o levantamento topográfico, o projeto de terraplenagem e eventuais sondagens existentes pelo WhatsApp da APL Engenharia

Trending News

Torne-se um especialista em concreto, fundações e geotecnia

@Aplengenharia

Subscribe Now
